Быстрый старт: Создание шлюза NAT

• Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .

• Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .

• Azure Cloud Shell или Azure PowerShell.

  Действия, описанные в этом кратком руководстве, запускают командлеты Azure PowerShell в интерактивном режиме в Azure Cloud Shell. Чтобы выполнить команды в Cloud Shell, выберите Open Cloudshell в правом верхнем углу блока кода. Выберите "Копировать", чтобы скопировать код, а затем вставьте его в Cloud Shell, чтобы запустить его. Вы также можете запустить Cloud Shell из портала Azure.

  Вы также можете установить Azure PowerShell локально для выполнения командлетов. Для действий, описанных в этой статье, требуется модуль Azure PowerShell версии 5.4.1 или более поздней. Выполните Get-Module -ListAvailable Az, чтобы узнать установленную версию. Если вам нужно обновить модуль Azure PowerShell, см. статью Обновление модуля Azure PowerShell.

Если у вас нет подписки на Azure, создайте бесплатную учетную запись Azure перед началом.

• Используйте среду Bash в Azure Cloud Shell. Дополнительные сведения см. в статье "Начало работы с Azure Cloud Shell".



• Если вы предпочитаете запускать справочные команды CLI локально, установите Azure CLI. Если вы работаете в Windows или macOS, подумайте о запуске Azure CLI в контейнере Docker. Дополнительные сведения см. в статье Как запустить Azure CLI в контейнере Docker.

  • Если вы используете локальную установку, войдите в Azure CLI с помощью команды az login . Чтобы завершить процесс аутентификации, следуйте шагам, отображаемым в вашем терминале. Сведения о других параметрах входа см. в статье "Проверка подлинности в Azure с помощью Azure CLI".

  • Когда вас попросят, установите расширение Azure CLI при первом использовании. Дополнительные сведения о расширениях см. в статье Использование расширений и управление ими с помощью Azure CLI.

  • Выполните команду az version, чтобы узнать установленную версию и зависимые библиотеки. Чтобы обновиться до последней версии, выполните команду az upgrade.

• Если у вас нет подписки на Azure, создайте бесплатную учетную запись перед началом.

Если у вас нет подписки на Azure, создайте бесплатную учетную запись перед началом.

• Учетная запись Azure с активной подпиской. Вы можете создать учетную запись бесплатно.

• Установите и настройте Terraform.

Создание шлюза NAT.

Перед развертыванием ресурса шлюза NAT и других ресурсов требуется создать группу ресурсов, которая будет содержать развертываемые ресурсы. На следующих шагах вы создадите группу ресурсов, ресурс шлюза NAT и общедоступный IP-адрес. Можно использовать один или несколько ресурсов общедоступного IP-адреса, префиксов общедоступных IP-адресов или обоих.

Сведения о префиксах общедоступного IP-адреса и шлюзе NAT см. в разделе "Управление шлюзом NAT".

1. В поле поиска в верхней части портала введите сетевой шлюз NAT. В результатах поиска выберите NAT-шлюзы.

2. Нажмите кнопку +Создать.

3. В разделе Создание шлюза NAT на вкладке Основные сведения введите или выберите следующие сведения:

   Настройки	Ценность
   Сведения о проекте
   Подписка	Выберите подписку Azure.
   Группа ресурсов	Выберите Создать новое. Введите test-rg. Нажмите кнопку ОК.
   Сведения об инстанции
   Имя шлюза NAT	Ввод шлюза NAT
   Регион	Выберите Восточный США 2
   Зона доступности	Выберите "Нет зоны".
   Время ожидания простоя TCP (минуты)	Сохраните значение по умолчанию 4.

   Сведения о зонах доступности и шлюзе NAT см. в разделе шлюза NAT и зон доступности.

4. Откройте вкладку Outbound IP (Исходящий IP-адрес) или нажмите кнопку Next: Outbound IP (Далее: исходящий IP-адрес) внизу страницы.

5. На вкладке Outbound IP (Исходящий IP-адрес) введите или выберите следующие значения параметров:

   Настройки	Ценность
   Общедоступные IP-адреса	Выберите Создание общедоступного IP-адреса. В поле "Имя" введите public-ip-nat. Нажмите кнопку ОК.

6. Перейдите на вкладку Просмотр и создание или нажмите синюю кнопку Просмотр и создание внизу страницы.

7. Нажмите кнопку "Создать".

Создание виртуальной сети и узла бастиона

Следующая процедура создает виртуальную сеть с ресурсной подсетью, подсетью Azure Bastion и узлом Azure Bastion.

1. На портале найдите и выберите "Виртуальные сети".

2. На странице Виртуальные сети выберите команду + Создать.

3. На вкладке Основные сведения подменю Создать виртуальную сеть введите или выберите нижеприведенную информацию:

   Настройки	Ценность
   Сведения о проекте
   Подписка	Выберите подписку.
   Группа ресурсов	Выберите test-rg.
   Сведения об инстанции
   Имя	Введите vnet-1.
   Регион	Выберите регион (США) Восточная часть США 2.



4. Нажмите кнопку "Далее ", чтобы перейти на вкладку "Безопасность ".

5. Выберите "Включить бастион Azure" в разделе "Бастион Azure" на вкладке "Безопасность".

   Бастион Azure использует браузер для подключения к виртуальным машинам в виртуальной сети через безопасную оболочку (SSH) или протокол удаленного рабочего стола (RDP) с помощью частных IP-адресов. Виртуальные машины не нуждаются в общедоступных IP-адресах, клиентском программном обеспечении или специальной конфигурации. Дополнительные сведения о Бастионе Azure см. в статье "Бастион Azure"

   Замечание

   Почасовая тарификация начинается с момента развертывания Бастиона, независимо от объема исходящего трафика. Дополнительные сведения см. в разделе "Цены и номера SKU". Если вы развертываете Бастион в рамках руководства или теста, рекомендуется удалить этот ресурс после завершения работы с ним.

6. Введите или выберите следующие сведения в Azure Bastion:

   Настройки	Ценность
   Имя хоста Azure Bastion	Введите бастион.
   Общедоступный IP-адрес Бастиона Azure	Выберите " Создать общедоступный IP-адрес". Введите public-ip-bastion в поле "Имя". Нажмите кнопку ОК.



7. Нажмите Далее, чтобы перейти на вкладку IP-адреса.

8. В поле адресного пространства в подсетях выберите подсеть по умолчанию .

9. В разделе "Изменить подсеть" введите или выберите следующие сведения:

   Настройки	Ценность
   Назначение подсети	Оставьте значение «По умолчанию».
   Имя	Введите subnet-1.
   IPv4
   Диапазон адресов IPv4	Оставьте значение по умолчанию 10.0.0.0/16.
   Начальный адрес	Оставьте значение по умолчанию 10.0.0.0.
   Размер	Оставьте значение по умолчанию /24(256 адресов).
   Безопасность
   Шлюз NAT	Выберите nat-gateway.



10. Нажмите кнопку "Сохранить".

11. Выберите "Проверка и создание " в нижней части экрана и при прохождении проверки нажмите кнопку "Создать".

Создание тестовой виртуальной машины

Следующая процедура создает тестовую виртуальную машину с именем vm-1 в виртуальной сети.

1. На портале найдите и выберите "Виртуальные машины".

2. На виртуальных машинах нажмите кнопку +Создать, а затем виртуальную машину Azure.

3. На вкладке Основные сведения страницы Создание виртуальной машины введите или выберите следующие значения параметров:

   Настройки	Ценность
   Сведения о проекте
   Подписка	Выберите подписку.
   Группа ресурсов	Выберите test-rg.
   Сведения об инстанции
   Название виртуальной машины	Введите vm-1.
   Регион	Выберите регион Восточная часть США 2.
   Параметры доступности	Выберите "Не требуется избыточность инфраструктуры".
   Тип безопасности	Оставьте значение по умолчанию "Стандартный".
   Изображение	Выберите Ubuntu Server 22.04 LTS — x64 Gen2.
   Архитектура виртуальной машины	Оставьте значение по умолчанию x64.
   Размер	Выберите размер.
   Учетная запись администратора
   Тип аутентификации	выберите Пароль.
   Имя пользователя	Введите azureuser.
   Пароль	Введите пароль.
   Подтверждение пароля	Повторно введите пароль.
   Правила входящего порта
   Общедоступные входящие порты	Выберите "Нет".

4. Выберите вкладку "Сеть" в верхней части страницы.

5. На вкладке Сеть введите или выберите следующие значения параметров:

   Настройки	Ценность
   Сетевой интерфейс
   Виртуальная сеть	Выберите vnet-1.
   Подсеть	Выберите субсеть-1 (10.0.0.0/24).
   Общедоступный IP-адрес	Выберите "Нет".
   Группа безопасности сети NIC	Выберите Дополнительно.
   Настройка группы безопасности сети	Выберите Создать новое. Введите nsg-1 для имени. Оставьте остальные значения по умолчанию и нажмите кнопку "ОК".

6. Оставьте остальные параметры по умолчанию и нажмите кнопку "Просмотр и создание".

7. Проверьте параметры и выберите Создать.

Создайте группу ресурсов

Создайте группу ресурсов с помощью New-AzResourceGroup. Группа ресурсов Azure является логическим контейнером, в котором происходит развертывание ресурсов Azure и управление ими.

В следующем примере создается группа ресурсов с именем test-rg в расположении eastus2 :

$rsg = @{
    Name = 'test-rg'
    Location = 'eastus2'
}
New-AzResourceGroup @rsg

Создание шлюза NAT

В этом разделе описано, как создать шлюз NAT и вспомогательные ресурсы.

## Create public IP address for NAT gateway ##
$ip = @{
    Name = 'public-ip-nat'
    ResourceGroupName = 'test-rg'
    Location = 'eastus2'
    Sku = 'Standard'
    AllocationMethod = 'Static'
    Zone = 1,2,3
}
$publicIP = New-AzPublicIpAddress @ip

## Create NAT gateway resource ##
$nat = @{
    ResourceGroupName = 'test-rg'
    Name = 'nat-gateway'
    IdleTimeoutInMinutes = '10'
    Sku = 'Standard'
    Location = 'eastus2'
    PublicIpAddress = $publicIP
}
$natGateway = New-AzNatGateway @nat

## Create subnet config and associate NAT gateway to subnet##
$subnet = @{
    Name = 'subnet-1'
    AddressPrefix = '10.0.0.0/24'
    NatGateway = $natGateway
}
$subnetConfig = New-AzVirtualNetworkSubnetConfig @subnet

## Create Azure Bastion subnet ##
$bastsubnet = @{
    Name = 'AzureBastionSubnet'
    AddressPrefix = '10.0.1.0/26'
}
$bastsubnetConfig = New-AzVirtualNetworkSubnetConfig @bastsubnet

## Create the virtual network ##
$net = @{
    Name = 'vnet-1'
    ResourceGroupName = 'test-rg'
    Location = 'eastus2'
    AddressPrefix = '10.0.0.0/16'
    Subnet = $subnetConfig,$bastsubnetConfig
}
$vnet = New-AzVirtualNetwork @net

## Create public IP address for bastion host ##
$ip = @{
    Name = 'public-ip'
    ResourceGroupName = 'test-rg'
    Location = 'eastus2'
    Sku = 'Standard'
    AllocationMethod = 'Static'
    Zone = 1,2,3
}
$publicip = New-AzPublicIpAddress @ip

## Create bastion host ##
$bastion = @{
    Name = 'bastion'
    ResourceGroupName = 'test-rg'
    PublicIpAddressRgName = 'test-rg'
    PublicIpAddressName = 'public-ip'
    VirtualNetworkRgName = 'test-rg'
    VirtualNetworkName = 'vnet-1'
    Sku = 'Basic'
}
New-AzBastion @bastion

Узлу бастиона может потребоваться несколько минут для развертывания. Дождитесь развертывания узла бастиона, прежде чем перейти к следующему разделу.

Создать виртуальную машину

В этом разделе описано, как создать виртуальную машину для тестирования шлюза NAT и проверить общедоступный IP-адрес исходящего подключения.

# Set the administrator and password for the VM ##
$cred = Get-Credential

## Place the virtual network into a variable ##
$vnet = Get-AzVirtualNetwork -Name 'vnet-1' -ResourceGroupName 'test-rg'

## Create network interface for virtual machine ##
$nic = @{
    Name = "nic-1"
    ResourceGroupName = 'test-rg'
    Location = 'eastus2'
    Subnet = $vnet.Subnets[0]
}
$nicVM = New-AzNetworkInterface @nic

## Create a virtual machine configuration ##
$vmsz = @{
    VMName = 'vm-1'
    VMSize = 'Standard_DS1_v2'
}
$vmos = @{
    ComputerName = 'vm-1'
    Credential = $cred
}
$vmimage = @{
    PublisherName = 'Canonical'
    Offer = '0001-com-ubuntu-server-jammy'
    Skus = '22_04-lts-gen2'
    Version = 'latest'
}
$vmConfig = New-AzVMConfig @vmsz `
    | Set-AzVMOperatingSystem @vmos -Linux `
    | Set-AzVMSourceImage @vmimage `
    | Add-AzVMNetworkInterface -Id $nicVM.Id

## Create the virtual machine ##
$vm = @{
    ResourceGroupName = 'test-rg'
    Location = 'eastus2'
    VM = $vmConfig
}
New-AzVM @vm

Прежде чем перейти к следующему разделу, дождитесь завершения создания виртуальной машины.

Создайте группу ресурсов

Создайте группу ресурсов с помощью az group create. Группа ресурсов Azure является логическим контейнером, в котором происходит развертывание ресурсов Azure и управление ими.

az group create \
    --name test-rg \
    --location eastus2

Создание шлюза NAT

В этом разделе описано, как создать шлюз NAT и вспомогательные ресурсы.

Создание общедоступного IP-адреса

Для доступа к Интернету требуется один или несколько общедоступных IP-адресов для шлюза NAT. Чтобы создать ресурс общедоступного IP-адреса, воспользуйтесь командой az network public-ip create.

az network public-ip create \
    --resource-group test-rg \
    --name public-ip-nat \
    --sku Standard \
    --allocation-method Static \
    --location eastus2 \
    --zone 1 2 3

Создание ресурса шлюза NAT

Создайте ресурс шлюза NAT с помощью az network nat gateway create. Шлюз NAT использует общедоступный IP-адрес, созданный на предыдущем шаге. Таймаут простоя установлен на 10 минут.

az network nat gateway create \
    --resource-group test-rg \
    --name nat-gateway \
    --public-ip-addresses public-ip-nat \
    --idle-timeout 10

Создание виртуальной сети и подсети

Создайте виртуальную сеть с именем vnet-1 с подсетью с именем subnet-1 с помощью az network vnet create. Диапазон IP-адресов для виртуальной сети: 10.0.0.0/16. Подсеть в виртуальной сети: 10.0.0.0/24.

az network vnet create \
    --resource-group test-rg \
    --name vnet-1 \
    --address-prefix 10.0.0.0/16 \
    --subnet-name subnet-1 \
    --subnet-prefixes 10.0.0.0/24

Создание подсети Бастиона Azure

Создайте подсеть Бастиона Azure с именем AzureBastionSubnet с помощью az network vnet subnet create:

az network vnet subnet create \
    --name AzureBastionSubnet \
    --resource-group test-rg \
    --vnet-name vnet-1 \
    --address-prefix 10.0.1.0/26

Связывание шлюза NAT с подсетью

Свяжите шлюз NAT с подсетью с помощью az network vnet subnet update:

az network vnet subnet update \
    --resource-group test-rg \
    --vnet-name vnet-1 \
    --name subnet-1 \
    --nat-gateway nat-gateway

Создание общедоступного IP-адреса для узла Бастиона

Создайте общедоступный IP-адрес узла Бастиона с помощью az network public-ip create:

az network public-ip create \
    --resource-group test-rg \
    --name public-ip \
    --sku Standard \
    --location eastus2 \
    --zone 1 2 3

Создание Бастионного хоста

Создайте узел Bastion Azure с помощью az network bastion create:

az network bastion create \
    --name bastion \
    --public-ip-address public-ip \
    --resource-group test-rg \
    --vnet-name vnet-1 \
    --location eastus2

Развертывание узла Бастиона может занять несколько минут. Дождитесь развертывания узла Бастиона, прежде чем перейти к следующему разделу.

Создать виртуальную машину

Создайте виртуальную машину с именем vm-1 , чтобы проверить шлюз NAT и проверить общедоступный IP-адрес исходящего подключения. Используйте az vm create:

az vm create \
    --resource-group test-rg \
    --name vm-1 \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --authentication-type password \
    --public-ip-address "" \
    --subnet subnet-1 \
    --vnet-name vnet-1

Прежде чем перейти к следующему разделу, дождитесь завершения создания виртуальной машины.

Шаблон Azure Resource Manager — это файл нотации объектов JavaScript (JSON), который определяет инфраструктуру и конфигурацию проекта. В шаблоне используется декларативный синтаксис. Вы описываете предполагаемое развертывание без написания последовательности команд программирования для создания развертывания.

Если среда соответствует предварительным требованиям и вы знакомы с использованием шаблонов ARM, нажмите кнопку Развертывание в Azure. На портале Azure откроется шаблон.

Проверьте шаблон

Шаблон, используемый в этом кратком руководстве, взят из шаблонов быстрого запуска Azure.

Этот шаблон настроен для создания:

• Виртуальная сеть

• Ресурс шлюза NAT

• виртуальной машины Ubuntu.

Виртуальная машина Ubuntu развертывается в подсети, связанной с ресурсом шлюза NAT.

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.25.53.49325",
      "templateHash": "15583664434476061565"
    }
  },
  "parameters": {
    "vmname": {
      "type": "string",
      "defaultValue": "vm-1",
      "metadata": {
        "description": "Name of the virtual machine"
      }
    },
    "vmsize": {
      "type": "string",
      "defaultValue": "Standard_D2s_v3",
      "metadata": {
        "description": "Size of the virtual machine"
      }
    },
    "vnetname": {
      "type": "string",
      "defaultValue": "vnet-1",
      "metadata": {
        "description": "Name of the virtual network"
      }
    },
    "subnetname": {
      "type": "string",
      "defaultValue": "subnet-1",
      "metadata": {
        "description": "Name of the subnet for virtual network"
      }
    },
    "vnetaddressspace": {
      "type": "string",
      "defaultValue": "10.0.0.0/16",
      "metadata": {
        "description": "Address space for virtual network"
      }
    },
    "vnetsubnetprefix": {
      "type": "string",
      "defaultValue": "10.0.0.0/24",
      "metadata": {
        "description": "Subnet prefix for virtual network"
      }
    },
    "natgatewayname": {
      "type": "string",
      "defaultValue": "nat-gateway",
      "metadata": {
        "description": "Name of the NAT gateway"
      }
    },
    "networkinterfacename": {
      "type": "string",
      "defaultValue": "nic-1",
      "metadata": {
        "description": "Name of the virtual machine nic"
      }
    },
    "publicipname": {
      "type": "string",
      "defaultValue": "public-ip-nat",
      "metadata": {
        "description": "Name of the NAT gateway public IP"
      }
    },
    "nsgname": {
      "type": "string",
      "defaultValue": "nsg-1",
      "metadata": {
        "description": "Name of the virtual machine NSG"
      }
    },
    "adminusername": {
      "type": "string",
      "metadata": {
        "description": "Administrator username for virtual machine"
      }
    },
    "adminpassword": {
      "type": "securestring",
      "metadata": {
        "description": "Administrator password for virtual machine"
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Name of resource group"
      }
    }
  },
  "resources": [
    {
      "type": "Microsoft.Network/networkSecurityGroups",
      "apiVersion": "2021-05-01",
      "name": "[parameters('nsgname')]",
      "location": "[parameters('location')]",
      "properties": {
        "securityRules": [
          {
            "name": "SSH",
            "properties": {
              "protocol": "Tcp",
              "sourcePortRange": "*",
              "destinationPortRange": "22",
              "sourceAddressPrefix": "*",
              "destinationAddressPrefix": "*",
              "access": "Allow",
              "priority": 300,
              "direction": "Inbound"
            }
          }
        ]
      }
    },
    {
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2021-05-01",
      "name": "[parameters('publicipname')]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAddressVersion": "IPv4",
        "publicIPAllocationMethod": "Static",
        "idleTimeoutInMinutes": 4
      }
    },
    {
      "type": "Microsoft.Compute/virtualMachines",
      "apiVersion": "2021-11-01",
      "name": "[parameters('vmname')]",
      "location": "[parameters('location')]",
      "properties": {
        "hardwareProfile": {
          "vmSize": "[parameters('vmsize')]"
        },
        "storageProfile": {
          "imageReference": {
            "publisher": "Canonical",
            "offer": "0001-com-ubuntu-server-jammy",
            "sku": "22_04-lts-gen2",
            "version": "latest"
          },
          "osDisk": {
            "osType": "Linux",
            "name": "[format('{0}_disk1', parameters('vmname'))]",
            "createOption": "FromImage",
            "caching": "ReadWrite",
            "managedDisk": {
              "storageAccountType": "Premium_LRS"
            },
            "diskSizeGB": 30
          }
        },
        "osProfile": {
          "computerName": "[parameters('vmname')]",
          "adminUsername": "[parameters('adminusername')]",
          "adminPassword": "[parameters('adminpassword')]",
          "linuxConfiguration": {
            "disablePasswordAuthentication": false,
            "provisionVMAgent": true
          },
          "allowExtensionOperations": true
        },
        "networkProfile": {
          "networkInterfaces": [
            {
              "id": "[resourceId('Microsoft.Network/networkInterfaces', parameters('networkinterfacename'))]"
            }
          ]
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/networkInterfaces', parameters('networkinterfacename'))]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2021-05-01",
      "name": "[parameters('vnetname')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[parameters('vnetaddressspace')]"
          ]
        },
        "subnets": [
          {
            "name": "[parameters('subnetname')]",
            "properties": {
              "addressPrefix": "[parameters('vnetsubnetprefix')]",
              "natGateway": {
                "id": "[resourceId('Microsoft.Network/natGateways', parameters('natgatewayname'))]"
              },
              "privateEndpointNetworkPolicies": "Enabled",
              "privateLinkServiceNetworkPolicies": "Enabled"
            }
          }
        ],
        "enableDdosProtection": false,
        "enableVmProtection": false
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/natGateways', parameters('natgatewayname'))]"
      ]
    },
    {
      "type": "Microsoft.Network/natGateways",
      "apiVersion": "2021-05-01",
      "name": "[parameters('natgatewayname')]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "idleTimeoutInMinutes": 4,
        "publicIpAddresses": [
          {
            "id": "[resourceId('Microsoft.Network/publicIPAddresses', parameters('publicipname'))]"
          }
        ]
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/publicIPAddresses', parameters('publicipname'))]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualNetworks/subnets",
      "apiVersion": "2021-05-01",
      "name": "[format('{0}/{1}', parameters('vnetname'), 'subnet-1')]",
      "properties": {
        "addressPrefix": "[parameters('vnetsubnetprefix')]",
        "natGateway": {
          "id": "[resourceId('Microsoft.Network/natGateways', parameters('natgatewayname'))]"
        },
        "privateEndpointNetworkPolicies": "Enabled",
        "privateLinkServiceNetworkPolicies": "Enabled"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/natGateways', parameters('natgatewayname'))]",
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('vnetname'))]"
      ]
    },
    {
      "type": "Microsoft.Network/networkInterfaces",
      "apiVersion": "2021-05-01",
      "name": "[parameters('networkinterfacename')]",
      "location": "[parameters('location')]",
      "properties": {
        "ipConfigurations": [
          {
            "name": "ipconfig-1",
            "properties": {
              "privateIPAddress": "10.0.0.4",
              "privateIPAllocationMethod": "Dynamic",
              "subnet": {
                "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('vnetname'), 'subnet-1')]"
              },
              "primary": true,
              "privateIPAddressVersion": "IPv4"
            }
          }
        ],
        "enableAcceleratedNetworking": false,
        "enableIPForwarding": false,
        "networkSecurityGroup": {
          "id": "[resourceId('Microsoft.Network/networkSecurityGroups', parameters('nsgname'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/networkSecurityGroups', parameters('nsgname'))]",
        "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('vnetname'), 'subnet-1')]"
      ]
    }
  ],
  "outputs": {
    "location": {
      "type": "string",
      "value": "[parameters('location')]"
    },
    "name": {
      "type": "string",
      "value": "[parameters('natgatewayname')]"
    },
    "resourceGroupName": {
      "type": "string",
      "value": "[resourceGroup().name]"
    },
    "resourceId": {
      "type": "string",
      "value": "[resourceId('Microsoft.Network/natGateways', parameters('natgatewayname'))]"
    }
  }
}

В шаблоне определено девять ресурсов Azure.

• Microsoft.Network/networkSecurityGroups: создает группу безопасности сети.

• Microsoft.Network/networkSecurityGroups/securityRules: создает правило безопасности.

• Microsoft.Network/publicIPAddresses: создает общедоступный IP-адрес.

• Microsoft.Network/publicIPPrefixes: создает префикс общедоступного IP-адреса.

• Microsoft.Compute/virtualMachines: создает виртуальную машину.

• Microsoft.Network/virtualNetworks: создает виртуальную сеть.

• Microsoft.Network/natGateways: создает ресурс шлюза NAT.

• Microsoft.Network/virtualNetworks/subnets: создает подсеть виртуальной сети.

• Microsoft.Network/networkinterfaces: создает сетевой интерфейс.

Развертывание шаблона

Портал

Проверка развернутых ресурсов

1. Войдите на портал Azure.

2. В области слева выберите Группы ресурсов.

3. Выберите группу ресурсов, созданную при работе с предыдущим разделом. Имя группы ресурсов по умолчанию — myResourceGroupNAT.

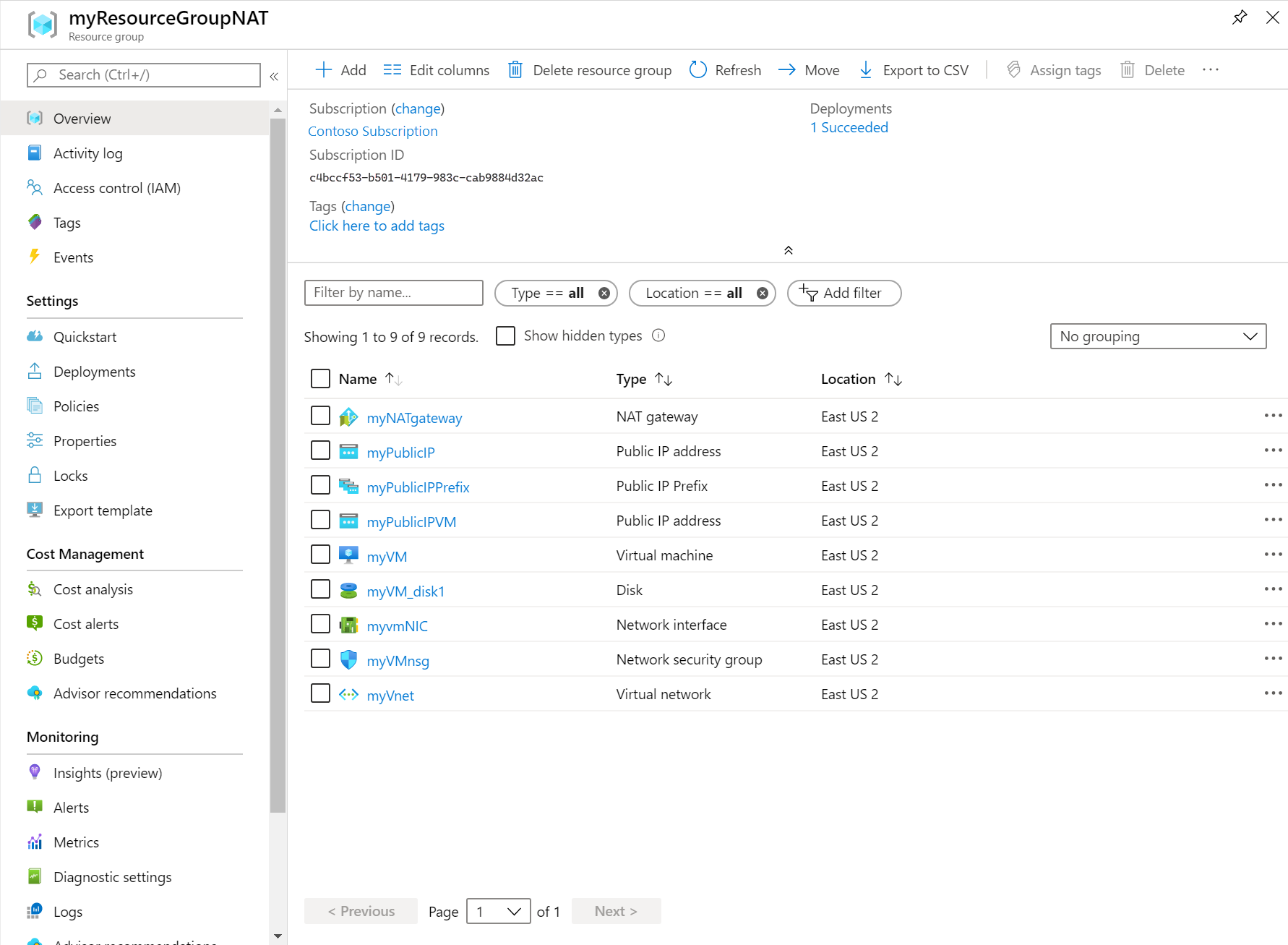

4. Убедитесь, что в группе ресурсов созданы следующие ресурсы:



PowerShell

$location = Read-Host -Prompt "Enter the location (i.e. westcentralus)"
$templateUri = "https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/quickstarts/microsoft.network/nat-gateway-1-vm/azuredeploy.json"

$resourceGroupName = "myResourceGroupNAT"

New-AzResourceGroup -Name $resourceGroupName -Location $location
New-AzResourceGroupDeployment -ResourceGroupName $resourceGroupName -TemplateUri $templateUri

Azure CLI (Интерфейс командной строки для Azure)

read -p "Enter the location (i.e. westcentralus): " location
resourceGroupName="myResourceGroupNAT"
templateUri="https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/quickstarts/microsoft.network/nat-gateway-1-vm/azuredeploy.json"

az group create \
--name $resourceGroupName \
--location $location

az deployment group create \
--resource-group $resourceGroupName \
--template-uri  $templateUri

Проверьте файл Bicep

Файл Bicep, используемый в этом быстром старте, взят из шаблонов Azure Quickstart.

Этот файл Bicep настроен для создания:

• Виртуальная сеть

• Ресурс шлюза NAT

• виртуальной машины Ubuntu.

Виртуальная машина Ubuntu развертывается в подсети, связанной с ресурсом шлюза NAT.

@description('Name of the virtual machine')
param vmname string = 'vm-1'

@description('Size of the virtual machine')
param vmsize string = 'Standard_D2s_v3'

@description('Name of the virtual network')
param vnetname string = 'vnet-1'

@description('Name of the subnet for virtual network')
param subnetname string = 'subnet-1'

@description('Address space for virtual network')
param vnetaddressspace string = '10.0.0.0/16'

@description('Subnet prefix for virtual network')
param vnetsubnetprefix string = '10.0.0.0/24'

@description('Name of the NAT gateway')
param natgatewayname string = 'nat-gateway'

@description('Name of the virtual machine nic')
param networkinterfacename string = 'nic-1'

@description('Name of the NAT gateway public IP')
param publicipname string = 'public-ip-nat'

@description('Name of the virtual machine NSG')
param nsgname string = 'nsg-1'

@description('Administrator username for virtual machine')
param adminusername string

@description('Administrator password for virtual machine')
@secure()
param adminpassword string

@description('Name of resource group')
param location string = resourceGroup().location

resource nsg 'Microsoft.Network/networkSecurityGroups@2021-05-01' = {
  name: nsgname
  location: location
  properties: {
    securityRules: [
      {
        name: 'SSH'
        properties: {
          protocol: 'Tcp'
          sourcePortRange: '*'
          destinationPortRange: '22'
          sourceAddressPrefix: '*'
          destinationAddressPrefix: '*'
          access: 'Allow'
          priority: 300
          direction: 'Inbound'
        }
      }
    ]
  }
}

resource publicip 'Microsoft.Network/publicIPAddresses@2021-05-01' = {
  name: publicipname
  location: location
  sku: {
    name: 'Standard'
  }
  properties: {
    publicIPAddressVersion: 'IPv4'
    publicIPAllocationMethod: 'Static'
    idleTimeoutInMinutes: 4
  }
}

resource vm 'Microsoft.Compute/virtualMachines@2021-11-01' = {
  name: vmname
  location: location
  properties: {
    hardwareProfile: {
      vmSize: vmsize
    }
    storageProfile: {
      imageReference: {
        publisher: 'Canonical'
        offer: '0001-com-ubuntu-server-jammy'
        sku: '22_04-lts-gen2'
        version: 'latest'
      }
      osDisk: {
        osType: 'Linux'
        name: '${vmname}_disk1'
        createOption: 'FromImage'
        caching: 'ReadWrite'
        managedDisk: {
          storageAccountType: 'Premium_LRS'
        }
        diskSizeGB: 30
      }
    }
    osProfile: {
      computerName: vmname
      adminUsername: adminusername
      adminPassword: adminpassword
      linuxConfiguration: {
        disablePasswordAuthentication: false
        provisionVMAgent: true
      }
      allowExtensionOperations: true
    }
    networkProfile: {
      networkInterfaces: [
        {
          id: networkinterface.id
        }
      ]
    }
  }
}

resource vnet 'Microsoft.Network/virtualNetworks@2021-05-01' = {
  name: vnetname
  location: location
  properties: {
    addressSpace: {
      addressPrefixes: [
        vnetaddressspace
      ]
    }
    subnets: [
      {
        name: subnetname
        properties: {
          addressPrefix: vnetsubnetprefix
          natGateway: {
            id: natgateway.id
          }
          privateEndpointNetworkPolicies: 'Enabled'
          privateLinkServiceNetworkPolicies: 'Enabled'
        }
      }
    ]
    enableDdosProtection: false
    enableVmProtection: false
  }
}

resource natgateway 'Microsoft.Network/natGateways@2021-05-01' = {
  name: natgatewayname
  location: location
  sku: {
    name: 'Standard'
  }
  properties: {
    idleTimeoutInMinutes: 4
    publicIpAddresses: [
      {
        id: publicip.id
      }
    ]
  }
}

resource subnet 'Microsoft.Network/virtualNetworks/subnets@2021-05-01' = {
  parent: vnet
  name: 'subnet-1'
  properties: {
    addressPrefix: vnetsubnetprefix
    natGateway: {
      id: natgateway.id
    }
    privateEndpointNetworkPolicies: 'Enabled'
    privateLinkServiceNetworkPolicies: 'Enabled'
  }
}

resource networkinterface 'Microsoft.Network/networkInterfaces@2021-05-01' = {
  name: networkinterfacename
  location: location
  properties: {
    ipConfigurations: [
      {
        name: 'ipconfig-1'
        properties: {
          privateIPAddress: '10.0.0.4'
          privateIPAllocationMethod: 'Dynamic'
          subnet: {
            id: subnet.id
          }
          primary: true
          privateIPAddressVersion: 'IPv4'
        }
      }
    ]
    enableAcceleratedNetworking: false
    enableIPForwarding: false
    networkSecurityGroup: {
      id: nsg.id
    }
  }
}

output location string = location
output name string = natgateway.name
output resourceGroupName string = resourceGroup().name
output resourceId string = natgateway.id

В файле Bicep определено девять ресурсов Azure:

• Microsoft.Network/networkSecurityGroups: создает группу безопасности сети.

• Microsoft.Network/networkSecurityGroups/securityRules: создает правило безопасности.

• Microsoft.Network/publicIPAddresses: создает общедоступный IP-адрес.

• Microsoft.Network/publicIPPrefixes: создает префикс общедоступного IP-адреса.

• Microsoft.Compute/virtualMachines: создает виртуальную машину.

• Microsoft.Network/virtualNetworks: создает виртуальную сеть.

• Microsoft.Network/natGateways: создает ресурс шлюза NAT.

• Microsoft.Network/virtualNetworks/subnets: создает подсеть виртуальной сети.

• Microsoft.Network/networkinterfaces: создает сетевой интерфейс.

Разверните BICEP-файл

1. Сохраните файл Bicep с именем main.bicep на локальном компьютере.

2. Разверните файл Bicep с помощью Azure CLI или Azure PowerShell.

   Azure CLI (Интерфейс командной строки для Azure)

   az group create --name exampleRG --location eastus
   az deployment group create --resource-group exampleRG --template-file main.bicep --parameters adminusername=<admin-name>


   PowerShell

   New-AzResourceGroup -Name exampleRG -Location eastus
   New-AzResourceGroupDeployment -ResourceGroupName exampleRG -TemplateFile ./main.bicep -adminusername "<admin-name>"


   ---

   Замечание

   Замените <admin-name> именем пользователя администратора для виртуальной машины. Вам также будет предложено ввести пароль администратора adminpassword.

   После завершения развертывания должно отобразиться сообщение о том, что развертывание успешно выполнено.

Проверка развернутых ресурсов

Используйте портал Azure, Azure CLI или Azure PowerShell для получения списка ресурсов, развернутых в группе ресурсов.

Azure CLI (Интерфейс командной строки для Azure)

az resource list --resource-group exampleRG

PowerShell

Get-AzResource -ResourceGroupName exampleRG

Этот файл Terraform развертывает виртуальную сеть, ресурс шлюза NAT и виртуальную машину Ubuntu. Виртуальная машина Ubuntu развертывается в подсети, связанной с ресурсом шлюза NAT.

Сценарий также создает случайный открытый ключ SSH и связывает его с виртуальной машиной для безопасного доступа. Открытый ключ выводится в конце выполнения скрипта.

Сценарий использует поставщиков Random и AzAPI в дополнение к поставщику AzureRM. Случайный поставщик используется для создания уникального имени группы ресурсов и ключа SSH. Поставщик AzAPI используется для создания открытого ключа SSH.

Как и в случае с открытым ключом, имена созданной группы ресурсов, виртуальной сети, подсети и шлюза NAT печатаются при запуске скрипта.

Terraform позволяет определять, просматривать и развертывать облачную инфраструктуру. Используя Terraform, вы создаёте файлы конфигурации, применяя синтаксис HCL. Синтаксис HCL позволяет указать поставщика облачных служб, таких как Azure, и элементы, составляющие облачную инфраструктуру. После создания файлов конфигурации вы создаете план выполнения, который позволяет предварительно просмотреть изменения в инфраструктуре до их внедрения. После того как вы проверите изменения, примените план выполнения для развертывания инфраструктуры.

Реализуйте код Terraform

1. Создайте каталог для тестирования и выполнения примера кода Terraform и сделайте его текущим каталогом.

2. Создайте файл с именем main.tf и вставьте следующий код:

   # Resource Group
   resource "azurerm_resource_group" "rg" {
     location = var.resource_group_location
     name     = "${random_pet.prefix.id}-rg"
   }

   # Virtual Network
   resource "azurerm_virtual_network" "my_terraform_network" {
     name                = "${random_pet.prefix.id}-vnet"
     address_space       = ["10.0.0.0/16"]
     location            = azurerm_resource_group.rg.location
     resource_group_name = azurerm_resource_group.rg.name
   }

   # Subnet 1
   resource "azurerm_subnet" "my_terraform_subnet_1" {
     name                 = "subnet-1"
     resource_group_name  = azurerm_resource_group.rg.name
     virtual_network_name = azurerm_virtual_network.my_terraform_network.name
     address_prefixes     = ["10.0.0.0/24"]
   }

   # Public IP address for NAT gateway
   resource "azurerm_public_ip" "my_public_ip" {
     name                = "public-ip-nat"
     location            = azurerm_resource_group.rg.location
     resource_group_name = azurerm_resource_group.rg.name
     allocation_method   = "Static"
     sku                 = "Standard"
   }

   # NAT Gateway
   resource "azurerm_nat_gateway" "my_nat_gateway" {
     name                = "nat-gateway"
     location            = azurerm_resource_group.rg.location
     resource_group_name = azurerm_resource_group.rg.name
   }

   # Associate NAT Gateway with Public IP
   resource "azurerm_nat_gateway_public_ip_association" "example" {
     nat_gateway_id       = azurerm_nat_gateway.my_nat_gateway.id
     public_ip_address_id = azurerm_public_ip.my_public_ip.id
   }

   # Associate NAT Gateway with Subnet
   resource "azurerm_subnet_nat_gateway_association" "example" {
     subnet_id      = azurerm_subnet.my_terraform_subnet_1.id
     nat_gateway_id = azurerm_nat_gateway.my_nat_gateway.id
   }

   # Create public IP for virtual machine
   resource "azurerm_public_ip" "my_public_ip_vm" {
     name                = "public-ip-vm"
     location            = azurerm_resource_group.rg.location
     resource_group_name = azurerm_resource_group.rg.name
     allocation_method   = "Static"
     sku                 = "Standard"
   }

   # Create Network Security Group and rule
   resource "azurerm_network_security_group" "my_terraform_nsg" {
     name                = "nsg-1"
     location            = azurerm_resource_group.rg.location
     resource_group_name = azurerm_resource_group.rg.name

     security_rule {
       name                       = "SSH"
       priority                   = 1001
       direction                  = "Inbound"
       access                     = "Allow"
       protocol                   = "Tcp"
       source_port_range          = "*"
       destination_port_range     = "22"
       source_address_prefix      = "*"
       destination_address_prefix = "*"
     }
   }

   # Create network interface
   resource "azurerm_network_interface" "my_terraform_nic" {
     name                = "nic-1"
     location            = azurerm_resource_group.rg.location
     resource_group_name = azurerm_resource_group.rg.name

     ip_configuration {
       name                          = "my_nic_configuration"
       subnet_id                     = azurerm_subnet.my_terraform_subnet_1.id
       private_ip_address_allocation = "Dynamic"
       public_ip_address_id          = azurerm_public_ip.my_public_ip_vm.id
     }
   }

   # Connect the security group to the network interface
   resource "azurerm_network_interface_security_group_association" "example" {
     network_interface_id      = azurerm_network_interface.my_terraform_nic.id
     network_security_group_id = azurerm_network_security_group.my_terraform_nsg.id
   }

   # Generate random text for a unique storage account name
   resource "random_id" "random_id" {
     keepers = {
       # Generate a new ID only when a new resource group is defined
       resource_group = azurerm_resource_group.rg.name
     }

     byte_length = 8
   }

   # Create storage account for boot diagnostics
   resource "azurerm_storage_account" "my_storage_account" {
     name                     = "diag${random_id.random_id.hex}"
     location                 = azurerm_resource_group.rg.location
     resource_group_name      = azurerm_resource_group.rg.name
     account_tier             = "Standard"
     account_replication_type = "LRS"
   }

   # Create virtual machine
   resource "azurerm_linux_virtual_machine" "my_terraform_vm" {
     name                  = "vm-1"
     location              = azurerm_resource_group.rg.location
     resource_group_name   = azurerm_resource_group.rg.name
     network_interface_ids = [azurerm_network_interface.my_terraform_nic.id]
     size                  = "Standard_DS1_v2"

     os_disk {
       name                 = "myOsDisk"
       caching              = "ReadWrite"
       storage_account_type = "Premium_LRS"
     }

     source_image_reference {
       publisher = "Canonical"
       offer     = "0001-com-ubuntu-server-jammy"
       sku       = "22_04-lts-gen2"
       version   = "latest"
     }

     computer_name  = "hostname"
     admin_username = var.username

     admin_ssh_key {
       username   = var.username
       public_key = azapi_resource_action.ssh_public_key_gen.output.publicKey
     }

     boot_diagnostics {
       storage_account_uri = azurerm_storage_account.my_storage_account.primary_blob_endpoint
     }
   }

   resource "random_pet" "prefix" {
     prefix = var.resource_group_name_prefix
     length = 1
   }


3. Создайте файл с именем outputs.tf и вставьте следующий код:

   output "resource_group_name" {
     description = "The name of the created resource group."
     value       = azurerm_resource_group.rg.name
   }

   output "virtual_network_name" {
     description = "The name of the created virtual network."
     value       = azurerm_virtual_network.my_terraform_network.name
   }

   output "subnet_name_1" {
     description = "The name of the created subnet 1."
     value       = azurerm_subnet.my_terraform_subnet_1.name
   }

   output "nat_gateway"{
     description = "The name of the created NAT gateway."
     value       = azurerm_nat_gateway.my_nat_gateway.id
   }


4. Создайте файл с именем providers.tf и вставьте следующий код:

   terraform {
     required_providers {
       azapi = {
         source  = "azure/azapi"
         version = "~>1.5"
       }
       azurerm = {
         source  = "hashicorp/azurerm"
         version = "~>3.0"
       }
       random = {
         source  = "hashicorp/random"
         version = "~>3.0"
       }
     }
   }

   provider "azurerm" {
     features {}
   }


5. Создайте файл с именем ssh.tf и вставьте следующий код:

   resource "random_pet" "ssh_key_name" {
     prefix    = "ssh"
     separator = ""
   }

   resource "azapi_resource_action" "ssh_public_key_gen" {
     type        = "Microsoft.Compute/sshPublicKeys@2022-11-01"
     resource_id = azapi_resource.ssh_public_key.id
     action      = "generateKeyPair"
     method      = "POST"

     response_export_values = ["publicKey", "privateKey"]
   }

   resource "azapi_resource" "ssh_public_key" {
     type      = "Microsoft.Compute/sshPublicKeys@2022-11-01"
     name      = random_pet.ssh_key_name.id
     location  = azurerm_resource_group.rg.location
     parent_id = azurerm_resource_group.rg.id
   }

   output "key_data" {
     value = azapi_resource_action.ssh_public_key_gen.output.publicKey
   }


6. Создайте файл с именем variables.tf и вставьте следующий код:

   variable "resource_group_location" {
     type        = string
     default     = "eastus"
     description = "Location of the resource group."
   }

   variable "resource_group_name_prefix" {
     type        = string
     default     = "rg"
     description = "Prefix of the resource group name that's combined with a random ID so name is unique in your Azure subscription."
   }

   variable "username" {
     type        = string
     description = "The username for the local account that will be created on the new VM."
     default     = "azureuser"
   }


Инициализируйте Terraform

Запустите terraform init, чтобы инициализировать развертывание Terraform. Эта команда загружает поставщика Azure, необходимого для управления вашими ресурсами в Azure.

terraform init -upgrade

Основные моменты:

• Параметр -upgrade обновляет необходимые плагины провайдера до самой последней версии, которая соответствует ограничениям версии конфигурации.

Создайте план запуска Terraform

Запустите команду terraform plan, чтобы создать план выполнения.

terraform plan -out main.tfplan

Основные моменты:

• Команда terraform plan создает план выполнения, но не выполняет его. Вместо этого он определяет, какие действия необходимы для создания конфигурации, указанной в ваших конфигурационных файлах. Данный шаблон позволяет вам убедиться, что план выполнения соответствует вашим ожиданиям, прежде чем вносить какие-либо изменения в реальные ресурсы.
• Необязательный параметр -out позволяет указать выходной файл для плана. Использование параметра -out обеспечивает, что план, который вы просмотрели, будет применен точно в таком виде.

Применение плана выполнения Terraform

Выполните команду terraform apply, чтобы применить план выполнения к вашей облачной инфраструктуре.

terraform apply main.tfplan

Основные моменты:

• Пример команды terraform apply предполагает, что вы ранее выполнили команду terraform plan -out main.tfplan.
• Если вы указали другое имя файла для параметра -out, используйте то же имя файла при вызове terraform apply.
• Если вы не использовали параметр -out, вызовите terraform apply без параметров.

Проверка результатов

Azure CLI (Интерфейс командной строки для Azure)

1. Получите имя группы ресурсов Azure.

   resource_group_name=$(terraform output -raw resource_group_name)


2. Получите идентификатор шлюза NAT.

   nat_gateway=$(terraform output -raw nat_gateway)


3. Запустите команду az network nat gateway show, чтобы отобразить подробную информацию о шлюзе NAT.

   az network nat gateway show \
       --resource-group $resource_group_name \
       --ids $nat_gateway


PowerShell

1. Получите имя группы ресурсов Azure.

   $resource_group_name=$(terraform output -raw resource_group_name)


2. Получите идентификатор шлюза NAT.

   $nat_gateway=$(terraform output -raw nat_gateway)


3. Запустите Get-AzNatGateway, чтобы отобразить сведения о шлюзе NAT.

   $nat = @{
       Name = $nat_gateway
       ResourceGroupName = $resource_group_name
   }
   Get-AzNatGateway @nat


Завершив использование созданных ресурсов, можно удалить группу ресурсов и все ее ресурсы.

1. На портале Azure найдите и выберите группы ресурсов.

2. На странице групп ресурсов выберите группу ресурсов test-rg .

3. На странице test-rg выберите "Удалить группу ресурсов".

4. Введите test-rg в поле Ввод имени группы ресурсов, чтобы подтвердить удаление, а затем нажмите кнопку "Удалить".

Если вы не собираетесь продолжать использовать это приложение, удалите виртуальную сеть, виртуальную машину и шлюз NAT с помощью следующей команды:

Remove-AzResourceGroup -Name 'test-rg' -Force

Если вы не собираетесь продолжать использовать это приложение, удалите виртуальную сеть, виртуальную машину и шлюз NAT с помощью следующей команды:

az group delete \
    --name test-rg \
    --yes

Вы можете удалить группу ресурсов и все ресурсы в ней, если они больше не нужны, выполнив команду Remove-AzResourceGroup.

Remove-AzResourceGroup -Name myResourceGroupNAT

Если вам больше не нужны ресурсы, созданные через Terraform, выполните следующие действия:

1. Запустите команду terraform plan и укажите флаг destroy.

   terraform plan -destroy -out main.destroy.tfplan


   Основные моменты:

   • Команда terraform plan создает план выполнения, но не выполняет его. Вместо этого он определяет, какие действия необходимы для создания конфигурации, указанной в ваших конфигурационных файлах. Данный шаблон позволяет вам убедиться, что план выполнения соответствует вашим ожиданиям, прежде чем вносить какие-либо изменения в реальные ресурсы.
   • Необязательный параметр -out позволяет указать выходной файл для плана. Использование параметра -out обеспечивает, что план, который вы просмотрели, будет применен точно в таком виде.

2. Чтобы применить план выполнения, запустите команду terraform apply.

   terraform apply main.destroy.tfplan
