Краткое руководство: Создание службы Private Link с помощью портала Azure

  • Статья

Приступите к созданию службы Private Link, которая ссылается на вашу службу. Предоставьте доступ к вашей службе или ресурсу, развернутым за Azure Standard Load Balancer, используя Private Link. Пользователи службы имеют закрытый доступ из своей виртуальной сети.

Схема ресурсов, созданных в быстром начале по частной конечной точке.

Предварительные условия

Вход в Azure

Войдите на портал Azure с помощью своей учетной записи Azure.

Следующая процедура создает виртуальную сеть с подсетью ресурсов.

  1. На портале найдите и выберите "Виртуальные сети".

  2. На странице Виртуальные сети выберите команду + Создать.

  3. На вкладке Основные сведения подменю Создать виртуальную сеть введите или выберите нижеприведенную информацию:

    Параметр Значение
    Сведения о проекте
    Подписка Выберите свою подписку.
    Группа ресурсов Выберите Создать новое.
    Введите test-rg в name.
    Нажмите кнопку ОК.
    Сведения об экземпляре
    Имя. Введите vnet-1.
    Область/регион Выберите регион Восточная часть США 2.

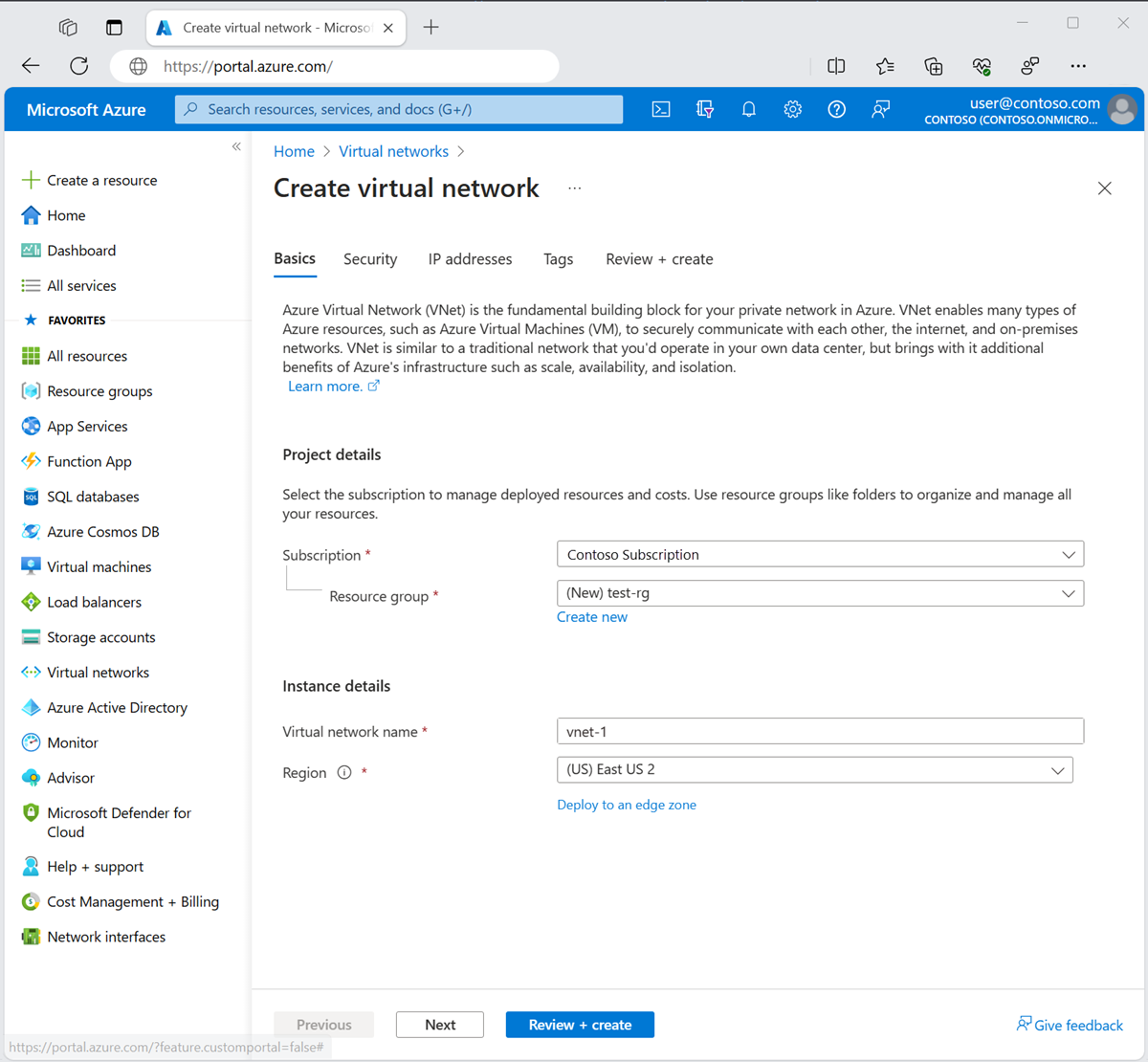

    Снимок экрана, показывающий вкладку

  4. Нажмите кнопку "Далее ", чтобы перейти на вкладку "Безопасность ".

  5. Нажмите кнопку "Далее ", чтобы перейти на вкладку IP-адресов .

  6. В поле адресного пространства в подсетях выберите подсеть по умолчанию .

  7. В области "Изменить подсеть" введите или выберите следующие сведения:

    Настройка Значение
    Сведения о подсети
    Шаблон подсети Оставьте значение по умолчанию как Default.
    Имя. Введите подсеть-1.
    Начальный адрес Оставьте значение по умолчанию 10.0.0.0.
    Размер подсети Оставьте значение по умолчанию /24(256 адресов).

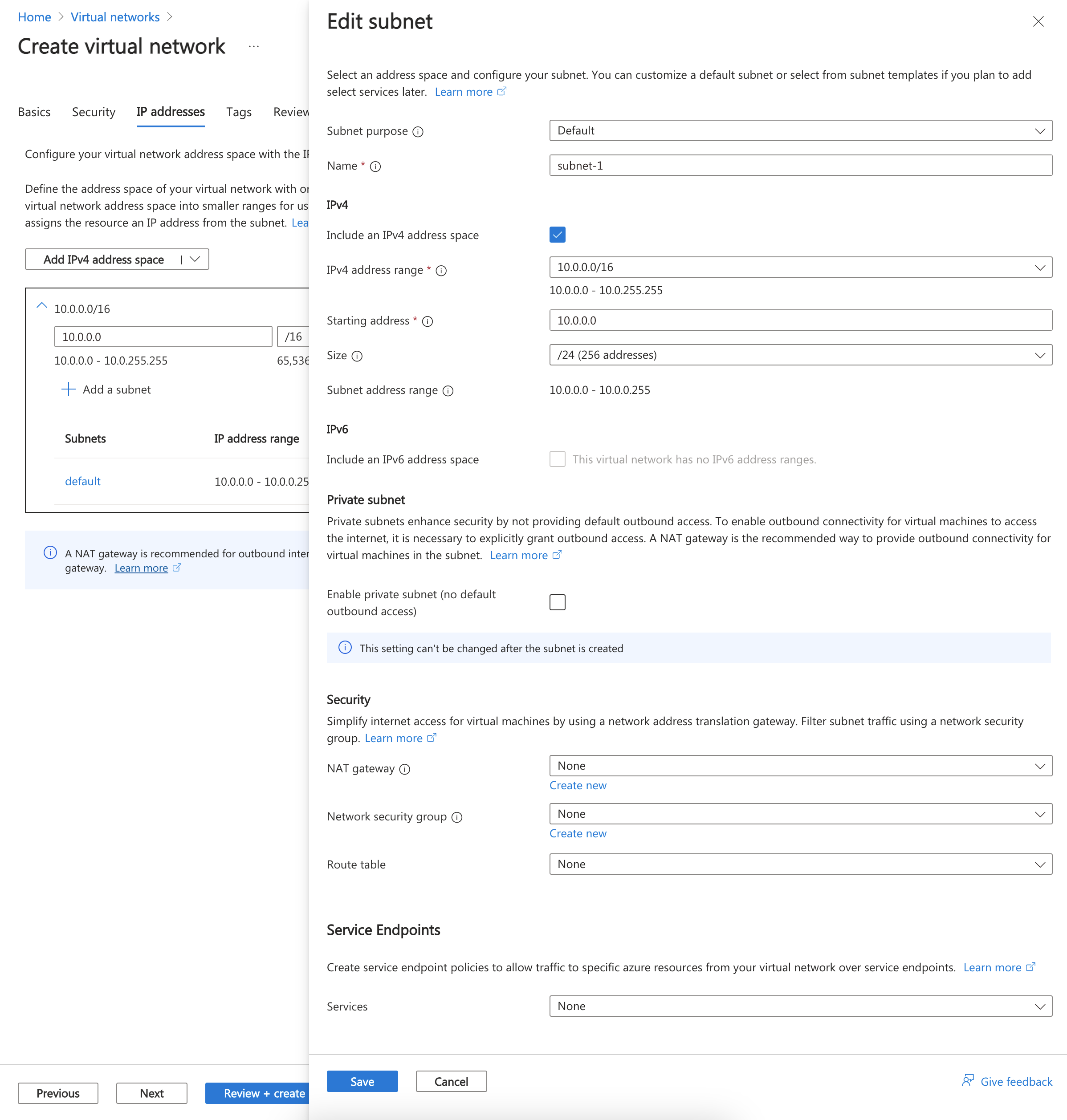

    Снимок экрана: переименование и настройка подсети по умолчанию.

  8. Выберите Сохранить.

  9. Выберите "Рецензирование" и "Создать " в нижней части экрана. После прохождения проверки выберите Создать.

Создание подсистемы балансировки нагрузки

Создайте внутреннюю подсистему балансировки нагрузки, которая балансирует нагрузку виртуальных машин.

Во время создания подсистемы балансировки нагрузки необходимо настроить:

  • Внешний IP-адрес

  • пул серверов бэкенда

  • Правила балансировки нагрузки для входящего трафика

  1. В поле поиска в верхней части портала введите Подсистема балансировки нагрузки. В результатах поиска выберите Подсистема балансировки нагрузки.

  2. На странице Подсистема балансировки нагрузки выберите + Создать.

  3. На странице Создание подсистемы балансировки нагрузки на вкладке Основные сведения укажите следующее.

    Настройка Значение
    Сведения о проекте
    Подписка Выберите свою подписку.
    Группа ресурсов Выберите test-rg.
    Сведения об экземпляре
    Имя. Введите балансировщик нагрузки
    Область/регион Выберите регион Восточная часть США 2.
    Номер SKU Оставьте значение по умолчанию Стандартная.
    Тип Выберите Внутреннее.
    Уровень Выберите Региональный.

  4. Нажмите кнопку "Далее" — интерфейсная IP-конфигурация.

  5. В разделе Интерфейсная IP-конфигурация выберите + Добавить интерфейсную IP-конфигурацию.

  6. Введите или выберите следующие сведения в разделе "Добавление интерфейсной IP-конфигурации".

    Настройка Значение
    Имя. Введите фронтенд.
    Виртуальная сеть Выберите vnet-1 (test-rg).
    Подсеть Выберите подсеть-1 (10.0.0.0/24).
    Задание Оставьте значение по умолчанию Динамическое.
    зона доступности Оставьте значение по умолчанию избыточного по зонам.

    Примечание.

    В регионах с зонами доступности можно выбрать вариант без зоны (параметр по умолчанию), конкретную зону или зональную избыточность. Выбранный вариант будет зависеть от конкретных требований к сбою домена. Для регионов без зон доступности это поле не отображается.
    Дополнительные сведения о зонах доступности см. здесь.

  7. Выберите Добавить.

  8. Нажмите кнопку "Далее" — серверные пулы.

  9. На вкладке Серверные пулы нажмите + Добавить серверный пул.

  10. Введите серверный пул для Имя.

  11. Выберите сетевой адаптер для конфигурации внутреннего пула.

    Примечание.

    Служба Private Link поддерживается на стандартных балансировщиках нагрузки с внутренними пулами, настроенными с помощью сетевых адаптеров. Это не поддерживается, если серверные пулы настроены с использованием IP-адресов. Дополнительные сведения см. в разделе об ограничениях службы частной ссылки.

  12. Выберите Сохранить.

  13. Нажмите кнопку "Далее" — правила для входящего трафика.

  14. В правиле балансировки нагрузки выберите + Добавить правило балансировки нагрузки.

  15. В разделе Добавление правила балансировки нагрузки введите следующую информацию или выберите указанные ниже варианты.

    Настройка Значение
    Имя. Введите http-rule
    Версия IP Выберите IPv4 или IPv6 в зависимости от своих требований.
    Внешний IP-адрес Выберите frontend.
    пул серверов бэкенда Выберите серверный пул.
    Протокол Выберите TCP.
    Порт Введите 80.
    Серверный порт Введите 80.
    Проба работоспособности Выберите Создать новый.
    В поле "Имя" введите health-probe.
    В меню Протокол выберите HTTP.
    Оставьте остальные значения по умолчанию и нажмите кнопку "Сохранить".
    Сохранение сеанса Выберите Отсутствует.
    Время ожидания простоя (в минутах) Введите или выберите 15.
    Включить сброс TCP Выберите поле.
    Включить плавающий IP-адрес Оставьте флажок снятым.

  16. Выберите Сохранить.

  17. Нажмите синюю кнопку Обзор + создание.

  18. Нажмите кнопку создания.

Создайте службу Private Link за балансировщиком нагрузки, созданным в предыдущем разделе.

  1. Введите Приватная ссылка в поле поиска в верхней части портала. Выберите частные службы связи в результатах поиска.

  2. Выберите + Создать.

  3. На вкладке Основные сведения введите или выберите следующие значения параметров.

    Настройка Значение
    Сведения о проекте
    Подписка Выберите свою подписку.
    Группа ресурсов Выберите test-rg.
    Сведения об экземпляре
    Имя. Введите службу приватного соединения.
    Область/регион Выберите регион Восточная часть США 2.

  4. Нажмите кнопку "Далее" — параметры исходящего трафика.

  5. На вкладке Параметры исходящего трафика укажите следующее:

    Настройка Значение
    Подсистема балансировки нагрузки Выберите подсистему балансировки нагрузки.
    IP-адрес внешнего интерфейса подсистемы балансировки нагрузки Выберите интерфейс (10.0.0.4).
    Исходная подсеть NAT Выберите виртуальную сеть-1/подсеть-1 (10.0.0.0/24).
    Включить TCP-прокси версии 2 Оставьте значение по умолчанию Нет.
    Если приложение ожидает заголовок прокси-сервера TCP версии 2, выберите Да.
    Параметры частного IP-адреса
    Оставьте параметры по умолчанию.

  6. Нажмите кнопку "Далее" — безопасность доступа.

  7. Оставьте значение по умолчанию для параметра Только управление доступом на основе ролей на вкладке Защита доступа.

  8. Нажмите кнопку "Далее": теги.

  9. Выберите Next: Проверка и создание.

  10. Нажмите кнопку создания.

Ваша услуга частной ссылки создана и может принимать трафик. Если вы хотите просмотреть потоки трафика, настройте ваше приложение за вашим стандартным балансировщиком нагрузки.

Создание частной конечной точки

В этом разделе настраивается сопоставление службы частного соединения с частным конечным узлом. Виртуальная сеть содержит частную конечную точку для службы приватной ссылки. Эта виртуальная сеть содержит ресурсы, которые обращаются к службе приватного подключения.

Создание виртуальной сети с частной конечной точкой

Повторите действия, описанные в разделе "Создание виртуальной сети", чтобы создать виртуальную сеть со следующими параметрами:

Настройка Значение
Имя. vnet-pe
Расположение Восток США 2
Пространство адресов 10.1.0.0/16.
Имя подсети подсеть-pe
Диапазон адресов подсети 10.1.0.0/24.

Создание частной конечной точки

  1. В поле поиска в верхней части портала введите Частная конечная точка. В результатах поиска выберите Частные конечные точки.

  2. Выберите + Создать.

  3. На вкладке Основные сведения введите или выберите следующие значения параметров.

    Настройка Значение
    Сведения о проекте
    Подписка Выберите свою подписку.
    Группа ресурсов Выберите test-rg. Вы создали эту группу ресурсов в рамках предыдущего раздела.
    Сведения об экземпляре
    Имя. Введите частную конечную точку.
    Имя сетевого интерфейса Оставьте значение по умолчанию private-endpoint-nic.
    Область/регион Выберите регион Восточная часть США 2.

  4. По завершении выберите Далее: Ресурс.

  5. На вкладке "Ресурс" введите или выберите следующие сведения:

    Настройка Значение
    Способ подключения Выберите Подключиться к ресурсу Azure в моем каталоге.
    Подписка Выберите свою подписку.
    Тип ресурса Выберите Microsoft.Network/privateLinkServices.
    Ресурс Выберите Private Link Service.

  6. Выберите Далее: Виртуальная сеть.

  7. В диалоговом окне Виртуальная сеть введите или выберите следующие данные.

    Настройка Значение
    Сеть
    Виртуальная сеть Выберите vnet-pe (test-rg).
    Подсеть Выберите subnet-pe.
    Сетевая политика для частных конечных точек Выберите редактировать чтобы применить политику сети для частных конечных точек.
    В разделе "Изменение политики сети подсети" в параметре "Политики сети" для всех частных конечных точек в этой подсети выберите группы безопасности сети и таблицы маршрутов.
    Нажмите кнопку "Сохранить".

    Дополнительные сведения см. в разделе "Управление политиками сети для частных конечных точек"
    Настройка Значение
    Конфигурация частного IP-адреса Выберите Динамическое выделение IP-адреса.

    Снимок экрана: выбор динамического IP-адреса.

  8. Выберите Далее: DNS.

  9. Нажмите кнопку "Далее": теги.

  10. Выберите Далее: Проверить и создать.

  11. Нажмите кнопку создания.

IP-адрес частной конечной точки

В этом разделе вы найдете IP-адрес частной конечной точки, которая соответствует службе балансировки нагрузки и службы приватного канала. Выполните следующие действия, только если в предыдущем разделе вы выбрали Динамическое выделение IP-адреса.

  1. Введите test-rg в поле поиска в верхней части портала. Выберите test-rg в результатах поиска в группах ресурсов.

  2. В группе ресурсов test-rg выберите частную конечную точку.

  3. На странице обзора частной конечной точки выберите имя сетевого интерфейса, связанного с частной конечной точкой. Имя сетевого интерфейса начинается с private-endpoint.nic.

  4. На странице Общие сведения для NIC частной конечной точки IP-адрес конечной точки будет отображаться в поле Частный IP-адрес.

Завершив использование созданных ресурсов, можно удалить группу ресурсов и все ее ресурсы.

  1. Войдите на портал Azure; найдите в поиске и выберите Группы ресурсов.

  2. На странице групп ресурсов выберите группу ресурсов test-rg.

  3. На странице test-rg выберите "Удалить группу ресурсов".

  4. Введите test-rg в поле Ввод имени группы ресурсов, чтобы подтвердить удаление, а затем нажмите кнопку "Удалить".

Следующие шаги

В этом кратком руководстве вы:

  • Была создана виртуальная сеть и внутренний экземпляр Azure Load Balancer.

  • Создал службу приватной ссылки.

  • Создана виртуальная сеть и частная конечная точка для службы приватного соединения.

Чтобы узнать больше о частной конечной точке Azure, ознакомьтесь со следующей статьей:

Быстрый старт: Создание частной конечной точки с помощью портала Azure
