Настроить интерконнект для объединения с голосовыми службами

Из этой статьи вы узнаете, как установить взаимодействие между поставщиком голосовых служб и службой пиринга Azure.

Поставщик голосовых служб — это организация, которая предлагает такие службы коммуникации, как обмен сообщениями и конференц-связь. В этом сценарии поставщик хочет интегрировать инфраструктуру служб коммуникации с Службы коммуникации Azure и Microsoft Teams. Инфраструктура может включать пограничные контроллеры сеансов (SBC), шлюзы протокола SIP и другие устройства инфраструктуры.

Пиринг в Интернете в службе пиринга Azure поддерживает прямые соединения с Корпорацией Майкрософт на любом из пограничных сайтов (PoP) для партнеров по обмену интернетом (IXPs). Список всех публичных узлов сети доступен в PeeringDB.

Пиринг в Интернете обеспечивает высокий уровень надежности и качества обслуживания (QoS) с поддержкой взаимодействия для IXPs, чтобы обеспечить высококачественные, ориентированные на производительность службы.

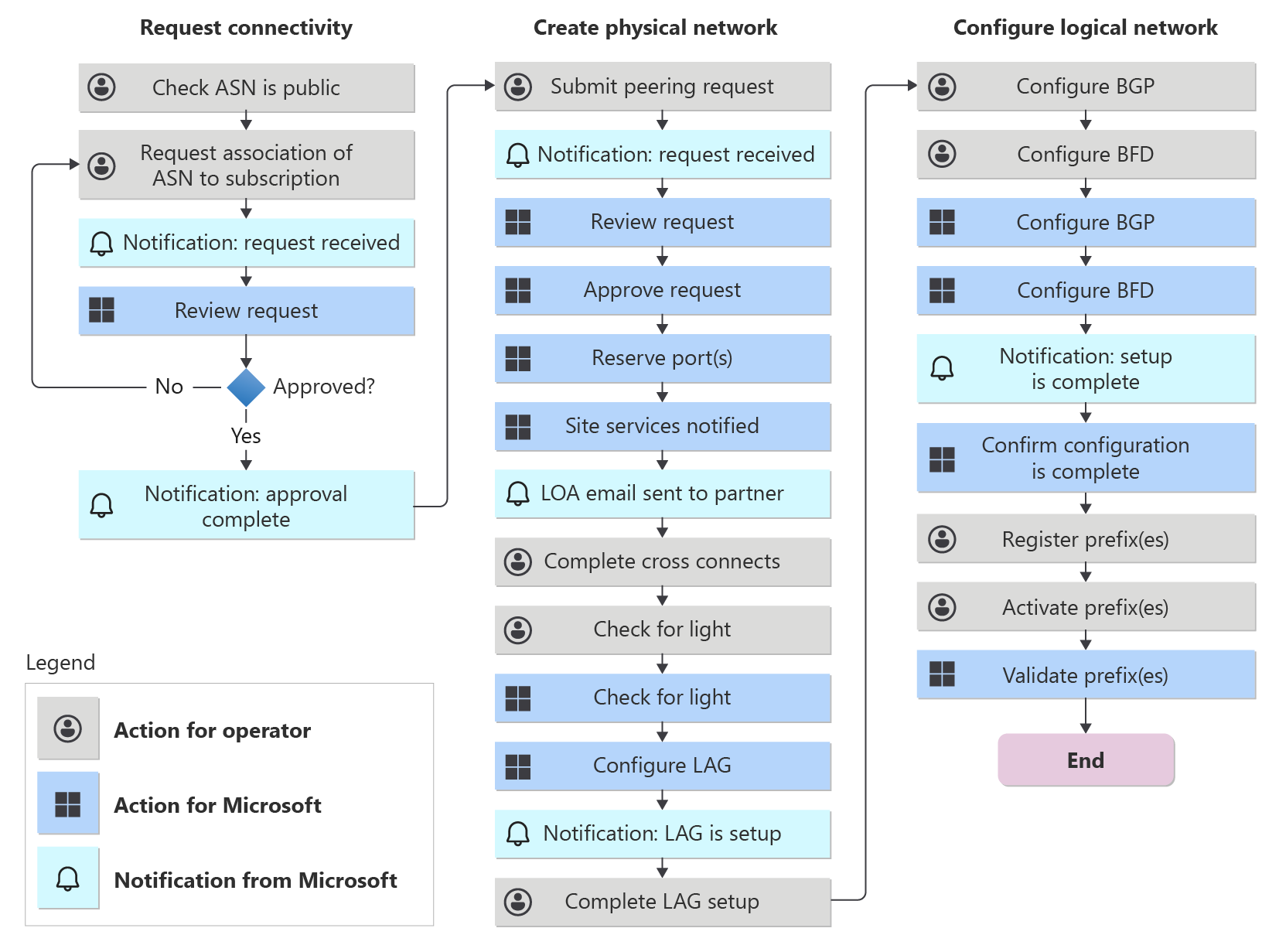

На следующей блок-схеме кратко изложен процесс подключения к голосовым услугам Peering Service.

Технические требования

Чтобы установить прямое взаимодействие для голосовых служб пиринга, необходимо выполнить следующие требования:

• Одноранговый узел должен предоставлять собственный номер автономной системы (ASN), который должен быть общедоступным.
• Одноранговый узел должен иметь избыточное подключение частной сети (PNI) в каждом расположении взаимодействия, чтобы обеспечить локальную избыточность.
• Одноранговый узел должен предоставлять и рекламировать собственное общедоступное адресное пространство IPv4, используемое конечными точками однорангового узла (например, SBC).
• Одноранговый узел должен запускать протокол BGP по двунаправленному обнаружению перенаправления (BFD), чтобы упростить конвергенцию подсекундного маршрута.
• Одноранговый узел не должен завершать пиринг на устройстве, на котором запущен брандмауэр с отслеживанием состояния.
• Одноранговый узел не может иметь два локальных подключения, настроенных на одном маршрутизаторе. Требуется разнообразие.
• Одноранговый узел не может применить ограничение пропускной способности к своему подключению.
• Одноранговый узел не может настроить локальное избыточное подключение в качестве подключения резервного копирования. Резервные подключения должны находиться в другом расположении, отличном от основного подключения.
• Основные сеансы, сеансы резервного копирования и избыточные сеансы должны иметь одинаковую пропускную способность.
• Рекомендуется создавать пиринговые подключения в нескольких местоположениях для обеспечения геоизбыточности.
• Все префиксы инфраструктуры регистрируются на портале Azure и объявляются с помощью строки 8075:8007 сообщества.
• Одноранговый узел должен поддерживать протокол управления агрегированием каналов (LACP) на каналах соединения. Корпорация Майкрософт настраивает все связи в качестве групп агрегирования ссылок (LAG) по умолчанию.

Установите прямое соединение для голосовых услуг Peering Service

Чтобы установить прямую связь с службами голосовой связи Microsoft for Peering Service, выполните действия, описанные в следующих разделах.

Свяжите вашу публичную ASN с подпиской Azure

Первым шагом является связывание вашей общедоступной ASN с подпиской на Azure.

Дополнительные сведения см. в статье "Связывание однорангового ASN" с подпиской Azure.

Если ASN уже связан с подпиской Azure, перейдите к следующему шагу.

Создать подключение голосовых служб Peering Service

Чтобы создать ресурс пиринга для голосовых служб Peering Service:

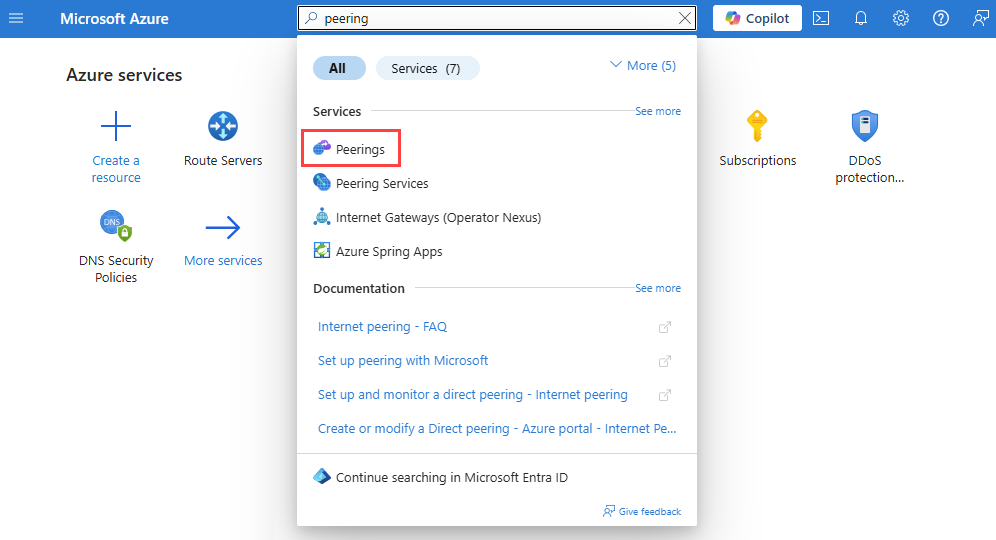

1. В портал Azure найдите и выберите пиринги.



2. На Пиринги выберите Создать.

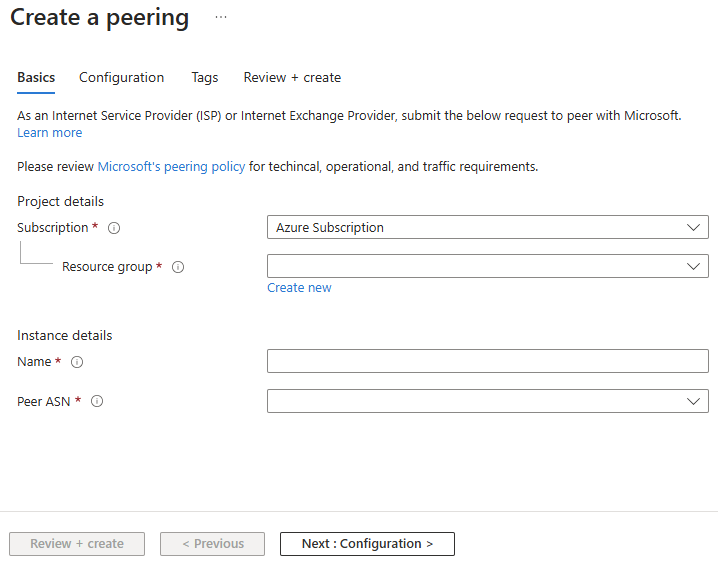

3. На вкладке "Основные сведения" введите или выберите подписку Azure, группу ресурсов, имя пиринга и ASN пиринга.



   Предупреждение

   Эти параметры нельзя изменить после создания пиринга. Убедитесь, что выбранные элементы верны перед созданием пиринга.

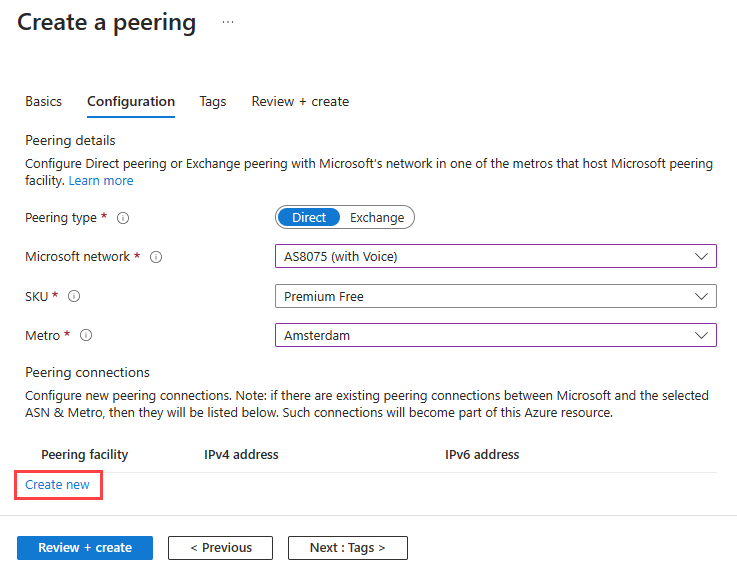

4. На вкладке "Конфигурация" выберите следующие необходимые конфигурации:

   1. Для параметра Тип пиринга выберите значение Прямой.

   2. Для сети Майкрософт выберите AS8075 (с голосовой связью).

   3. Для SKU выберите "Премиум бесплатно".

   4. Для Metro выберите соответствующее значение. Затем выберите "Создать новое", чтобы добавить подключение к вашему пирингу.

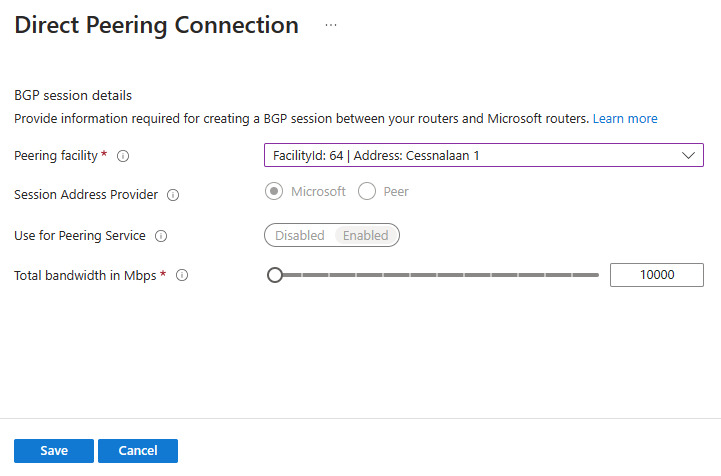

   5. Для Подключения прямого пиринга введите или выберите сведения о пиринговом объекте. Выберите Сохранить.



      Пиринговые подключения, настроенные для голосовых служб пиринга, должны иметь корпорация Майкрософт выбрана в качестве поставщика адресов сеансов, и использование для пиринговой службы должно быть включено. Эти параметры задаются автоматически. Майкрософт должна быть поставщиком IP-услуг для голосовых служб Peering Service. Вы не можете указать собственные IP-адреса.

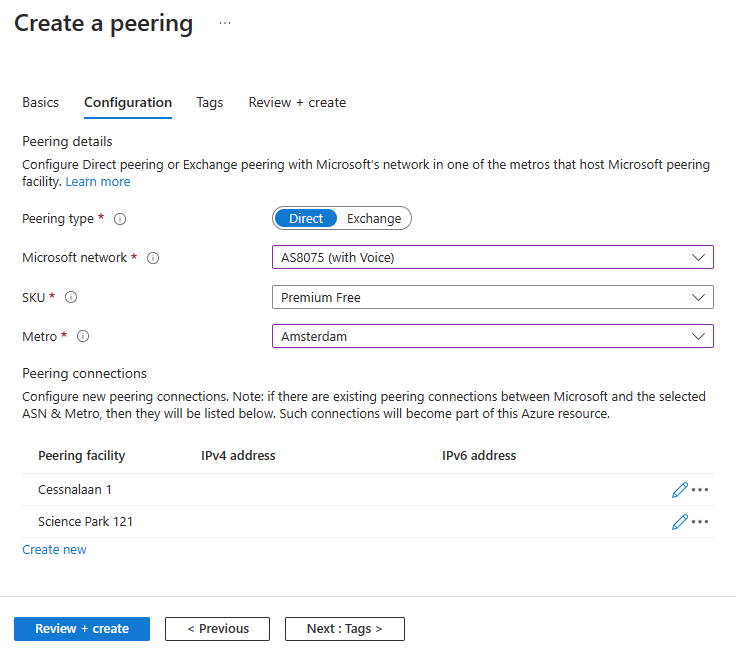

   6. В разделе "Создание пиринга" выберите "Создать" , чтобы добавить второе подключение к пирингу. Пиринг должен иметь по крайней мере два подключения. Локальная избыточность — это требование для Пиринговой службы. Создание пиринга с двумя сеансами удовлетворяет это требование.



5. Выберите Review + create. Просмотрите сводку и нажмите кнопку "Создать " при прохождении проверки.

Дайте время на завершение развертывания ресурса. При успешном развертывании создается пиринговое соединение и начинается управление ресурсами.

Настройка оптимизированной маршрутизации для префиксов

Чтобы получить оптимизированную маршрутизацию для префиксов, используемых для межсоединений служб пиринга, выполните действия, описанные в следующих разделах.

Регистрация префиксов

Чтобы использовать оптимизированную маршрутизацию для префиксов инфраструктуры голосовых служб, необходимо зарегистрировать префиксы.

Убедитесь, что зарегистрированные префиксы объявляются по прямым межсоединениям, установленным с вашими партнерами по пирингу. Если один и тот же префикс объявлен в нескольких узлах пиринга, вам не нужно регистрировать префикс в каждом узле. Префикс можно зарегистрировать только с одним пирингом. При получении уникального ключа префикса после проверки этот ключ используется для префикса, даже в расположениях, отличных от расположения пиринга, в который он был зарегистрирован.

Чтобы начать регистрацию:

1. В портал Azure перейдите к пирингу.

2. В меню службы в разделе "Параметры" выберите "Зарегистрированные префиксы".

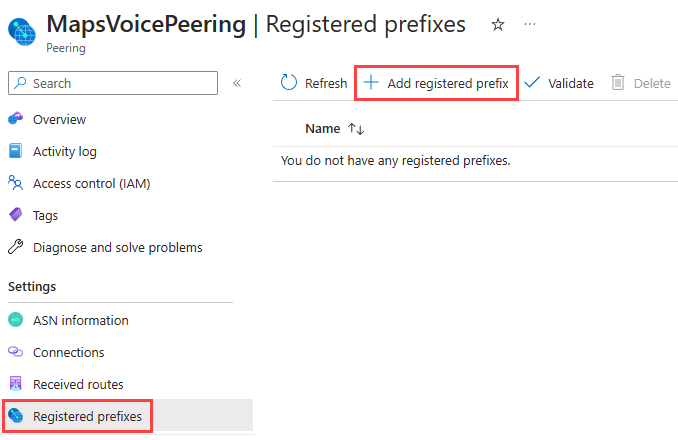

3. В зарегистрированных префиксах выберите "Добавить зарегистрированный префикс".



   Примечание.

   Если кнопка "Добавить зарегистрированный префикс" неактивна, пиринг не имеет активных подключений. Подождите, пока подключение не появится активным , чтобы зарегистрировать префикс.

4. Введите имя префикса и строки префикса IPv4. Выберите Сохранить.

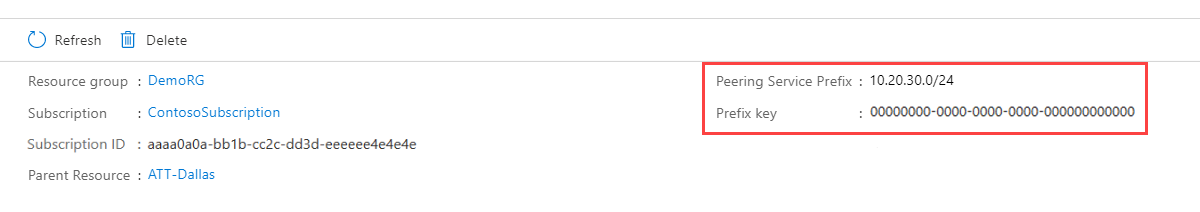

После создания префикса, чтобы просмотреть ключ префикса, сгенерированный службой пиринга, перейдите в область ресурса зарегистрированного ASN.

После создания зарегистрированного префикса префикс помещается в очередь для проверки. Можно просмотреть состояние проверки для префиксов в разделе Зарегистрированные префиксы.

Для проверки зарегистрированного префикса необходимо пройти следующие проверки:

• Префикс не может находиться в частном диапазоне.
• Источник ASN должен быть зарегистрирован в основном реестре маршрутизации.
• Все подключения в родительском пиринговом соединении должны объявлять маршруты для префикса.
• Маршруты должны объявляться с помощью строки 8075:8007 сообщества службы пиринга.
• Пути автономной системы (AS) в маршрутах не могут превышать длину пути 3, и они не могут содержать частные ASN или предустановки AS.

Дополнительные сведения о требованиях к зарегистрированным префиксам и устранении неполадок проверки см. в требованиях к зарегистрированным префиксам пиринга.

Активация префиксов

В предыдущем разделе вы зарегистрировали префиксы и создали ключи префикса. Регистрация префикса не приводит к его активации для оптимизированной маршрутизации (и не допускает <префиксы /24). Активация префикса и соответствующее расположение взаимодействия являются требованиями к оптимизированной маршрутизации (они обеспечивают маршрутизацию холодного картофеля).

1. Чтобы начать активацию префиксов, в поле поиска в верхней части портала введите службу пиринга. В результатах поиска выберите службы пиринга.

2. Выберите Создать, чтобы создать новое подключение Peering Service.

3. На вкладке "Основные сведения" введите или выберите подписку Azure, имя группы ресурсов и имя подключения службы пиринга.

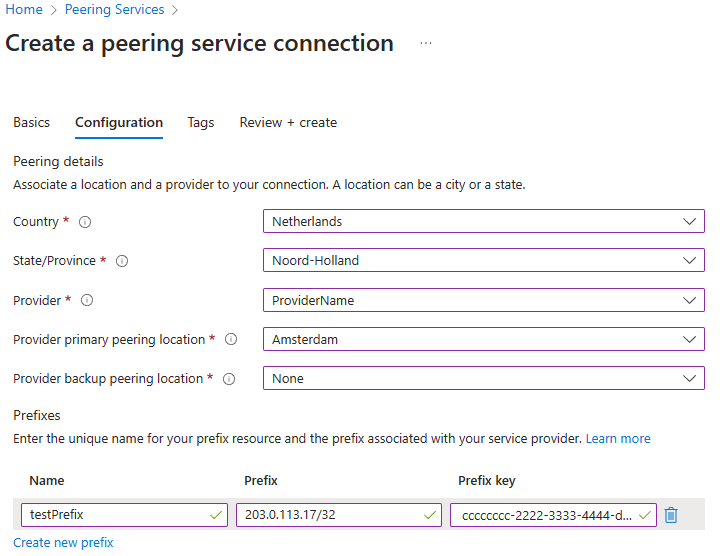

4. На вкладке "Конфигурация" выберите страну или регион, штат или провинцию, имя поставщика и основное расположение пиринга. Опционально выберите резервное расположение пирингового соединения.

   Внимание

   Если выбрать None в качестве расположения пиринга резервного копирования поставщика при создании экземпляра службы пиринга, то пиринг не будет иметь геоизбыточности.

5. В разделе "Префиксы" создайте префиксы, соответствующие префиксам, зарегистрированным на предыдущем шаге. Введите имя префикса, строки префикса и ключа префикса, полученного при регистрации префикса. Вам не нужно создавать все префиксы службы пиринга во время создания пиринга. Позже можно добавить префиксы.

   Примечание.

   Убедитесь, что ключ префикса, который вы вводите при создании префикса службы пиринга, совпадает с ключом префикса, сгенерированным при регистрации префикса.



6. Выберите Review + create.

7. Проверьте параметры, а затем нажмите кнопку Создать.

После того, как вы создадите префикс пиринговой службы, он помещается в очередь для проверки. Чтобы проверить состояние проверки префикса, перейдите в область Префиксы службы пиринга.

Чтобы префикс службы пиринга прошел проверку, должны быть выполнены следующие условия:

• Префикс не может находиться в частном диапазоне.
• Источник ASN должен быть зарегистрирован в основном реестре маршрутизации.
• Префикс должен быть зарегистрирован, а ключ префикса в службе пиринга должен соответствовать ключу префикса соответствующего зарегистрированного префикса.
• Все основные сеансы и сеансы резервного копирования (если могут быть настроены) должны рекламировать маршруты для этого префикса.
• Маршруты должны объявляться с помощью строки 8075:8007 сообщества службы пиринга.
• Пути AS в ваших маршрутах не могут превышать длину 3 и не могут содержать частные ASN или использование AS prepending.

Для получения дополнительной информации о требованиях к префиксу для службы пиринга и о том, как устранять проблемы валидации, см. раздел Требования к префиксами службы пиринга.

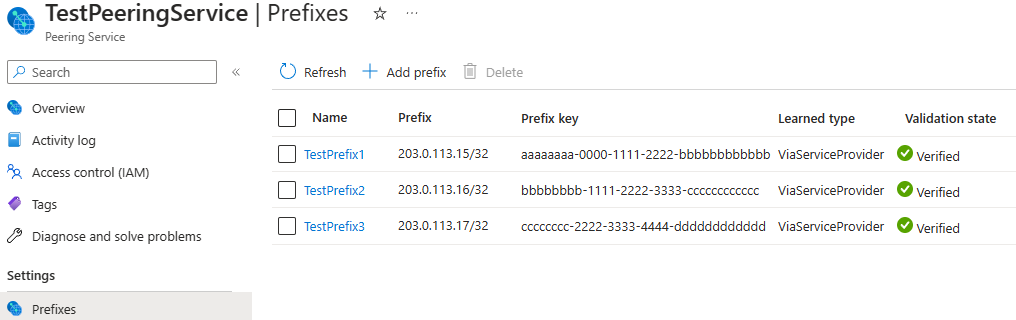

После прохождения проверки префикса активация для этого префикса завершается.

Вопросы и ответы

Ознакомьтесь с ответами на часто задаваемые вопросы.

В. Когда будет доступна сетка BGP?

А. При запуске LAG наш автоматизированный процесс настраивает BGP топологическое соединение вместе с BFD. Одноранговый узел настраивает BGP с помощью BFD. BFD необходимо настроить и запустить на одноранговом узле, не относящемся к Майкрософт, чтобы начать обмен маршрутами.

В. Когда распределяются и показываются пиринговые IP-адреса в портале Azure?

А. Наш автоматизированный процесс выделяет IP-адреса и отправляет информацию по электронной почте после настройки порта на стороне Майкрософт.

В. У меня есть меньшие подсети (</24) для служб коммуникации. Направляются ли небольшие подсети?

А. Да, служба пиринга поддерживает маршрутизацию меньших префиксов. Убедитесь, что вы регистрируете меньшие префиксы для маршрутизации. Затем их объявляют через межсоединения.

В. Какие маршруты Майкрософт мы получаем через межсоединения?

А. Корпорация Майкрософт объявляет о всех префиксах общедоступных служб Майкрософт через межсоединения, чтобы обеспечить доступ к голосовым и другим облачным службам из одного и того же межсоединения.

В. Ошибка проверки моего зарегистрированного префикса пиринга. Как продолжить?

А. Просмотрите требования к зарегистрированным префиксам пиринга и выполните описанные шаги по устранению неполадок.

В. Не удалось проверить префикс службы пиринга. Как продолжить?

А. Просмотрите требования к префиксу службы пиринга и выполните описанные действия по устранению неполадок.

В. Следует ли учитывать какие-либо ограничения пути AS?

А. Да. Частный ASN не может находиться в пути AS. Для зарегистрированных префиксов меньше /24 путь AS не должен превышать 3.

В. Будет ли Майкрософт републиковать одноранговые префиксы в интернете?

А. Нет.

В. Взимается ли плата за эту услугу?

А. Нет. Однако ожидается, что одноранговый узел будет нести затраты на соединение между сайтами.

В. Какова минимальная скорость связи для межсоединения?

А. 10 Гбит/с.

В. Привязан ли одноранговый узел к соглашению об уровне обслуживания (SLA)?

А. Да. Когда загрузка достигает 40%, начинается процесс расширения LAG, который длится 45–60 дней.

В. Каковы преимущества этой службы по сравнению с текущим прямым пирингом или Azure ExpressRoute?

А. Эта служба является бесплатной, и весь путь оптимизирован для голосового трафика через глобальную сеть Майкрософт. Конвергенция настраивается на подсекунд через BFD.

В. Сколько времени выполняется процесс подключения?

А. Время, необходимое для завершения подключения, зависит от количества и расположения сайтов, а также от того, переносит ли одноранговый узел существующие частные пиринги или устанавливает новый кабель. Перевозчик должен планировать в течение трех недель или более.

В. Как передается ход выполнения кроме статуса на портале Azure?

А. Автоматические сообщения электронной почты отправляются по различным вехам.

В. Можно ли использовать API для подключения?

А. В настоящее время нет поддержки API. Службу можно настроить только с помощью портал Azure.

Установка ограничения префикса: рекомендуемые максимальные ограничения префикса для службы пиринга Microsoft Azure.

Корпорация Майкрософт в настоящее время объявляет до 2000 префиксов IPv4 в Интернете, и это число может увеличиваться со временем. Чтобы обеспечить стабильность и предотвратить падение сеансов, рекомендуется задать максимальное число префиксов в соответствии с записью peeringdb.com для ASN 8075. Это обеспечивает безопасный буфер над текущими объявлениями и обеспечивает будущий рост.
