Usare SSD Premium v2 con macchine virtuali in un contesto di disponibilità

Introduzione

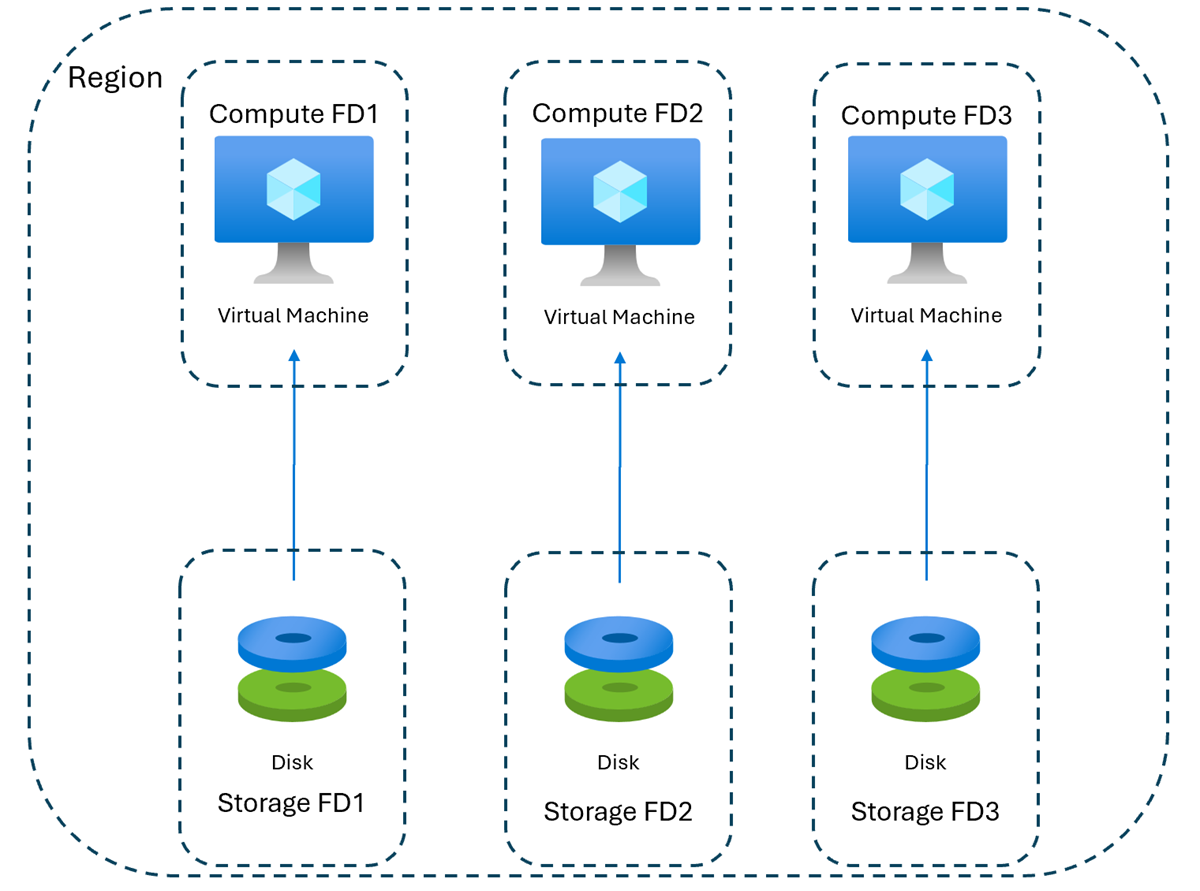

I dischi gestiti SSD Premium v2 sono supportati con le macchine virtuali di Azure nei set di disponibilità per migliorare l'elevata disponibilità delle applicazioni. Quando le macchine virtuali che usano SSD Premium v2 fanno parte di un gruppo di disponibilità, la piattaforma garantisce che i loro dischi vengano distribuiti automaticamente in più domini di errore dello storage. Questa distribuzione riduce al minimo il rischio di un singolo punto di guasto.

I set di disponibilità hanno l'isolamento degli errori per molti errori possibili, per ridurre al minimo singoli punti di errore e per offrire disponibilità elevata. Se si verifica un errore in un dominio di errore di archiviazione, sono interessate solo le istanze della macchina virtuale (VM) con dischi SSD Premium v2 in quel dominio di errore specifico. Altre istanze di macchina virtuale, i cui dischi vengono posizionati in domini di errore separati, rimangono invariati e continuano a funzionare normalmente. I set di disponibilità sono soggetti a determinati errori dell'infrastruttura condivisa, ad esempio errori di rete del data center, errori hardware fisici o interruzioni dell'alimentazione che possono influire su più domini di errore.

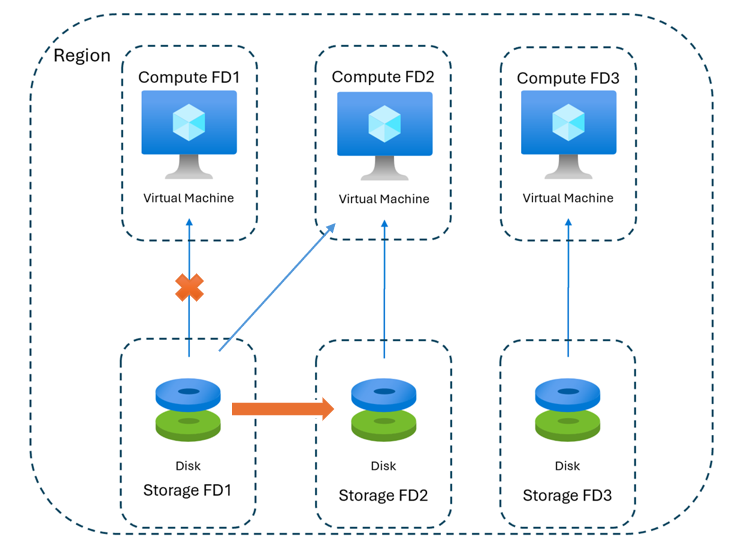

Quando un disco SSD Premium v2 che si trova in un dominio di errore viene collegato a una macchina virtuale in un altro dominio di errore, il sistema attiva una copia in background. Questo processo sposta il disco in modo che corrisponda al dominio di errore della macchina virtuale, garantendo un allineamento coerente tra calcolo e archiviazione per una migliore affidabilità e disponibilità.

Come illustrato nel diagramma precedente, se un disco che si trova nel dominio di errore 1 viene collegato a una macchina virtuale nel dominio di errore 1 e successivamente scollegato e collegato a una macchina virtuale nel dominio di errore 2, il sistema attiva automaticamente una copia in background del disco per spostarla dal dominio di errore 1 al dominio di errore 2 per l'allineamento del dominio di errore di calcolo e archiviazione. Il completamento di questo processo di spostamento in background può richiedere fino a 24 ore.

Disponibilità regionale

Il supporto di SSD Premium v2 per le macchine virtuali in un set di disponibilità è attualmente limitato alle aree seguenti che non supportano la zona di disponibilità:

• Australia sud-orientale
• Canada orientale
• Stati Uniti centro-settentrionali
• Regno Unito occidentale
• Stati Uniti centro-occidentali
• Stati Uniti occidentali

Limitazioni

• Ssd Premium v2 è supportato per le macchine virtuali nel set di disponibilità in aree selezionate senza zone di disponibilità.
• È necessario registrare la sottoscrizione per usare questa funzionalità. Seguire la procedura descritta in Registrare SSD Premium v2 con le macchine virtuali nei set di disponibilità in aree senza zone di disponibilità.
• Una sola copia dei dati in background può essere eseguita per disco alla volta. Quando si collega un disco a una macchina virtuale in un set di disponibilità, il sistema potrebbe avviare una copia in background per allinearsi al dominio di errore. Se si tenta di scollegare e ricollegare il disco mentre lo spostamento è in corso, l'operazione non riesce con un errore. Per evitare l'errore dell'operazione, attendere il completamento dello spostamento o impostare la proprietà OptimizedForFrequentAttach sul disco. Questa impostazione ignora le copie dello sfondo di allineamento del dominio di errore per gli allegati futuri. Per altre informazioni su OptimizedForFrequentAttach, seguire le istruzioni Ottimizzare la copia dei dati in background del disco.
• Non è possibile collegare un disco creato da uno snapshot alle macchine virtuali in un set di disponibilità mentre sta ancora copiando i dati in background. Attendere il completamento del processo di copia prima di collegare il disco. Per controllare lo stato della copia dei dati in background da uno snapshot, seguire le istruzioni riportate qui.
• L'aumento delle dimensioni del disco e la modifica della chiave gestita dal cliente non sono supportati mentre è in corso una copia dei dati in background per l'allineamento del dominio di errore.
• Anche i dischi gestiti ssd Premium v2 hanno un proprio set separato di limitazioni.

Registrare le macchine virtuali con SSD Premium v2 nei gruppi di disponibilità nelle aree supportate, senza zone di disponibilità.

La funzionalità è disponibile solo nelle aree che non supportano le zone di disponibilità. Se si ha come destinazione un'area supportata senza zone di disponibilità, assicurarsi che la sottoscrizione sia registrata per la funzionalità richiesta.

Per procedere, registrare la funzionalità manualmente:

• Usare il comando seguente per registrare la funzionalità con la sottoscrizione:

  az feature registration create --namespace Microsoft.Compute --name PV2WithAVSetRegionWithoutZone


• Usare il comando seguente per verificare se la funzionalità è registrata:

  az feature registration show --provider Microsoft.Compute --name PV2WithAVSetRegionWithoutZone


Distribuire una macchina virtuale e un disco SSD Premium v2 all'interno di un set di disponibilità

az group create --name myResourceGroup --location myLocation

az vm list-skus --resource-type availabilitySets --query '[?name==`Aligned`].{Location:locationInfo[0].location,  MaximumFaultDomainCount:capabilities[0].value}' -o Table

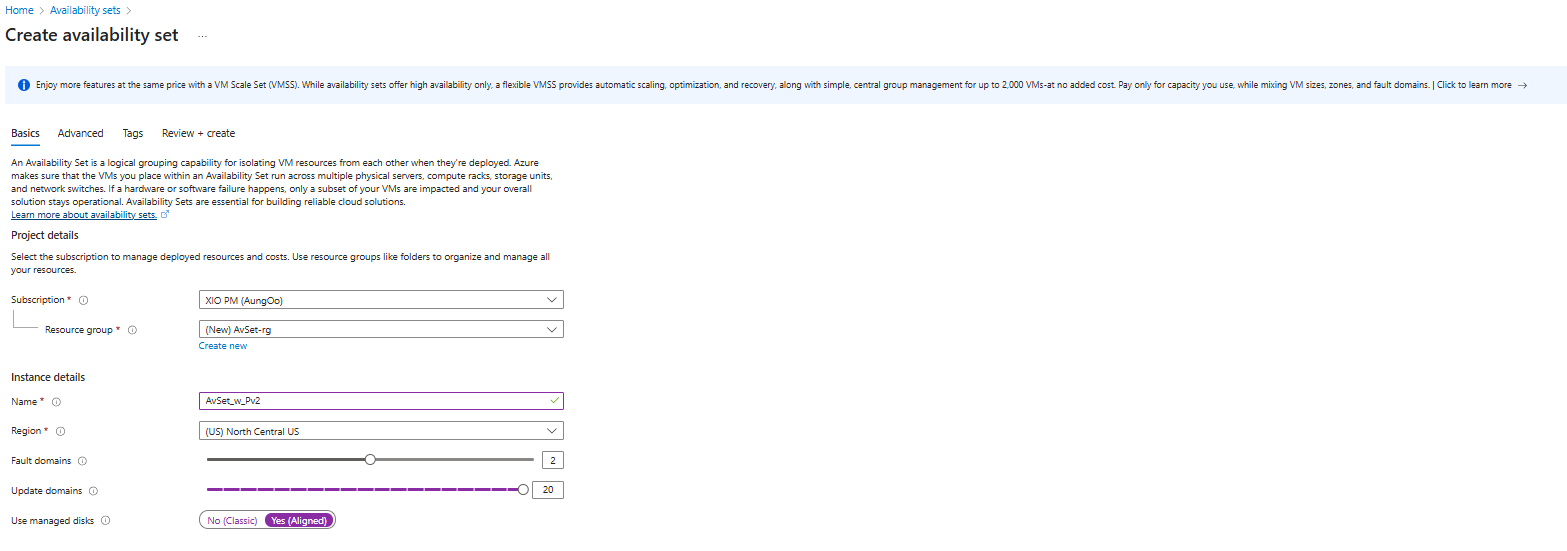

az vm availability-set create -n myAvSet -g myResourceGroup --platform-fault-domain-count myFDCount --platform-update-domain-count myUDCount

## The value for platform-fault-domain-count should be determined based on the number of maximum supported fault domains in a given region. See previous step to check the available fault domains per region.

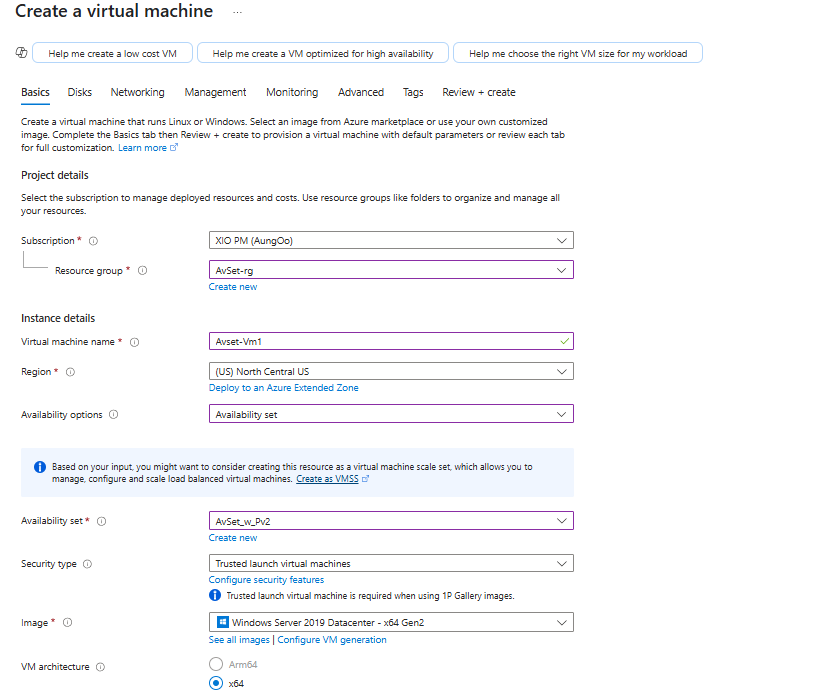

az vm create -n myVMname -g myResourceGroupName --availability-set myAvSetName --image Win2016Datacenter --count MyCount

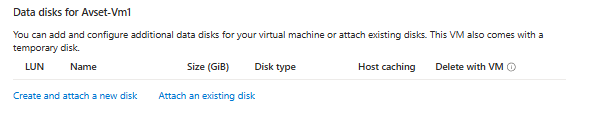

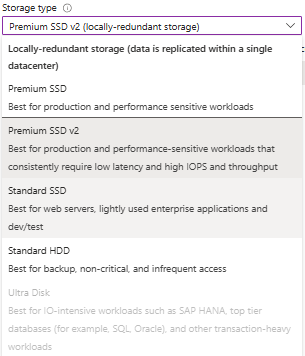

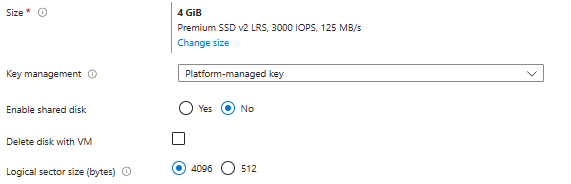

az vm disk attach -g MyResourceGroupName --vm-name MyVMname --name MyDiskName --new --sku PremiumV2_LRS --size-gb MySize

az vm disk attach -g MyResourceGroupName --vm-name MyVMname --disks MyDiskName

New-AzResourceGroup -Name myResourceGroup -Location myLocation

Get-AzComputeResourceSku | Where-Object {$_.ResourceType -eq 'availabilitySets' -and $_.Name -eq 'Aligned'} | Select-Object @{Name='Location'; Expression={$_.locationInfo[0].location}}, @{Name='MaximumFaultDomainCount'; Expression={$_.capabilities[0].value}} 

New-AzAvailabilitySet -Name myAvSetName -ResourceGroupName myResourceGroup -Sku aligned -PlatformFaultDomainCount myFDCount -PlatformUpdateDomainCount myUDCount -Location myLocation 

## The value for PlatformUpdateDomainCount should be determined based on the number of maximum supported fault domains in a given region. See previous step to check the available fault domains per region.

New-AzVm `
-ResourceGroupName $resourceGroupName `
-Name $vmName `
-Location $region `
-Image $vmImage `
-Size $Size `
-AvailabilitySetName $AvSetName`
-Credential $credential

$vm = Get-AzVM -ResourceGroupName $resourceGroupName -Name $vmName
$vm = Add-AzVMDataDisk -VM $vm -Name $diskName -CreateOption Empty -StorageAccountType PremiumV2_LRS  -Lun $lun
Update-AzVM -VM $vm -ResourceGroupName $resourceGroupName

$vm = Get-AzVM -ResourceGroupName $resourceGroupName -Name $vmName
$disk = Get-AzDisk -ResourceGroupName $resourceGroupName -Name $diskName
$vm = Add-AzVMDataDisk -VM $vm -Name $diskName -CreateOption Attach -ManagedDiskId $disk.Id -Lun $lun
Update-AzVM -VM $vm -ResourceGroupName $resourceGroupName

Ottimizzare la copia dei dati in background del disco

Modificare la proprietà del disco ottimizzato per il collegamento frequente

Se il carico di lavoro sposta spesso i dischi tra macchine virtuali nello stesso set di disponibilità o in set di disponibilità diversi, attivare la proprietà optimized-for-frequent-attach. L'impostazione di questa proprietà su true impedisce al sistema di attivare una copia in background del disco per l'allineamento del dominio di errore durante i ricollegamenti. optimized-for-frequent-attach può essere impostato quando si crea un nuovo disco scollegato o lo si aggiorna in un secondo momento per un disco esistente. Se il disco è attualmente collegato a una macchina virtuale, scollegare prima il disco. Aggiornare la optimized-for-frequent-attach proprietà del disco e ricollegare il disco alla macchina virtuale.

Per impostare la proprietà durante la creazione di un nuovo disco scollegato:

az disk create --name myDiskName --resource-group myResourceGroup --location myLocation --sku PremiumV2_LRS --size-gb myGB --optimized-for-frequent-attach true

Per aggiornare la proprietà in un disco scollegato esistente:

az disk update --name myDiskName --resource-group myResourceGroup --set optimizedForFrequentAttach=true

Passaggi successivi

• Distribuire un'unità SSD Premium v2
• Panoramica del set di disponibilità
• Procedure consigliate per ottenere una disponibilità elevata con le macchine virtuali e i dischi gestiti di Azure
