Архитектура удаленного управления Windows

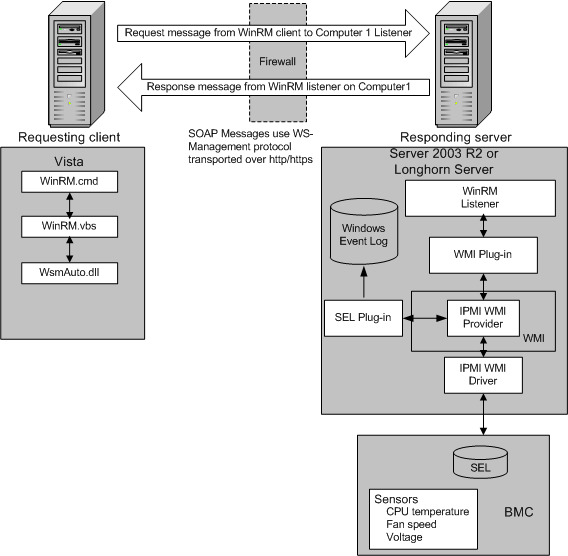

Архитектура удаленного управления Windows состоит из компонентов на клиентских и серверных компьютерах. На следующем рисунке показаны компоненты на обоих компьютерах, взаимодействие компонентов с другими компонентами и протокол, используемый для обмена данными между компьютерами.

Запрос клиента

Следующие компоненты WinRM находятся на компьютере, на котором выполняется скрипт, который запрашивает данные.

• Приложение WinRM

  Это скрипт или средство командной строки Winrm, использующее API сценариев WinRM для выполнения вызовов для запроса данных или выполнения методов. Дополнительные сведения см. в API скриптов WinRM.

• WSMAuto.dll

  Уровень автоматизации, предоставляющий поддержку сценариев.

• WsmCL.dll

  Уровень API C в операционной системе.

• HTTP API

  WinRM требует поддержки транспорта HTTP и HTTPS.

Сервер реагирования

Следующие компоненты WinRM находятся на компьютере-ответе.

• HTTP API

  WinRM требует поддержки транспорта HTTP и HTTPS.

• WSMAuto.dll

  Уровень автоматизации, предоставляющий поддержку сценариев.

• WsmCL.dll

  Уровень API C в операционной системе.

• WsmSvc.dll

  Службапрослушивателя WinRM.

• WsmProv.dll

  Подсистема поставщика.

• WsmRes.dll

  Файл ресурсов.

• WsmWmiPl.dll

  подключаемый модуль WMI. Это позволяет получать данные WMI через WinRM.

• Драйвер интеллектуального интерфейса управления платформой (IPMI) и поставщик IPMI WMI

  Эти компоненты предоставляют любые аппаратные данные, запрашиваемые с помощью классов IPMI. Дополнительные сведения см. в поставщика IPMI. Оборудование BMC должно быть обнаружено SMBIOS или устройством, созданным вручную, загрузив драйвер. Дополнительные сведения см. в установке и настройке дляудаленного управления Windows.
