Эта статья предназначена для изготовителей оборудования, которые хотят создать систему Windows с usb-Type-C соединителем. Вы можете использовать функции ОС, которые позволяют ускорить зарядку, питание, двойную роль, альтернативные режимы и уведомления об ошибках с помощью устройств Billboard.
Традиционное USB-подключение использует кабель с соединителем USB A и USB B на каждом конце. Соединитель USB A всегда подключается к стороне узла, а соединитель USB B подключается к стороне функции, которая является устройством (телефоном) или периферийным устройством (мышь, клавиатура). Используя эти разъёмы, вы можете подключить хост только к функции; никогда хост к другому хосту или функцию к другой функции. Хост является поставщиком питания, а функция потребляет питание от хоста.
Традиционная конфигурация ограничивает некоторые сценарии. Например, если мобильное устройство хочет подключиться к периферийным устройствам, устройство должно выступать в качестве узла и доставлять питание подключенного устройства.

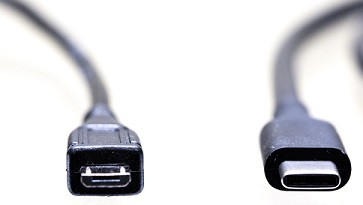

Соединитель USB-Type-C, представленный USB-IF, определенный в спецификации USB 3.1, устраняет эти ограничения. Windows 10 представила встроенную поддержку этих функций.
Сводка по функциям
- Поддерживает более быструю зарядку, до 100 ватт с использованием технологии питания Power Delivery (PD) через USB Type-C.
- Использует один соединитель для USB-узлов и USB-устройств.
- Переключает роли USB для поддержки USB-узла или устройства.
- Переключает режимы мощности между источником и приемником энергии.
- Поддерживает другие протоколы, такие как DisplayPort и Thunderbolt через USB Type-C.
- Представлен класс устройства USB Billboard для предоставления уведомлений об ошибках для альтернативных режимов.
Официальные спецификации
Проектирование оборудования
Соединитель USB-Type-C является обратимым и симметричным.
Основными компонентами являются разъем USB-Type-C и его порт или контроллер PD, который управляет логикой пинов CC для разъема. Такие системы обычно имеют контроллер с двойной ролью, который может переключать роль USB с хоста на функцию. Он имеет модуль Display-Out, который позволяет передавать видео сигнал через USB. При необходимости он может поддерживать обнаружение зарядных устройств BC1.2.
- Проектирование оборудования системы USB-Type-C
- Проектирование оборудования для системы USB-Type-C с внедренным контроллером
Рассмотрите рекомендации по проектированию и разработке USB-компонентов. Включите минимальные требования к оборудованию, требования к программе совместимости оборудования Windows и другие рекомендации, которые основаны на этих требованиях.
Выбор модели драйвера
Используйте эту блок-схему, чтобы определить решение для системы USB Type-C.
| Если ваша система... | Рекомендуемое решение... |
|---|---|
| Не реализует машины состояний PD | Напишите драйвер клиента в расширение класса UcmTcpciCx. Написать драйвер контроллера порта USB Type-C |
| Реализует автоматы состояний PD в оборудовании или встроенном ПО и поддерживает интерфейс программного обеспечения системы соединителя USB Type-C (UCSI) через ACPI | Загрузите предустановленные драйверы, предоставленные Microsoft, UcmUcsiCx.sysи UcmUcsiAcpiClient.sys. См. драйвер UCSI. |
| Реализует машины состояний PD в оборудовании или встроенном ПО, но либо не поддерживает UCSI, либо поддерживает UCSI, но требует использования другого транспорта, кроме ACPI. | Напишите драйвер клиента для расширения класса UcmCx. Написать драйвер для разъема USB Type-C Написать драйвер клиента диспетчера политик USB Type-C |
| Реализует UCSI, но требует транспорта, отличного от ACPI | Напишите драйвер клиента в расширение класса UcmUcsiCx. Используйте этот пример шаблона и измените его на основе транспорта, используемого оборудованием. Написание драйвера клиента UCSI |
Установить драйверы
Функциональный драйвер USB требуется только если вы поддерживаете режим устройства USB. Если вы ранее реализовали драйвер функции USB для соединителя USB micro-B, опишите соответствующие соединители в виде USB-Type-C в таблицах ACPI для драйвера функции USB для продолжения работы.
Дополнительные сведения см. в инструкциях по написанию драйвера ФУНКЦИИ USB.
USB-драйвер Role-Switch требуется только для устройств с контроллером двойной роли, который может выступать в качестве ведущего и выполнять функции. Чтобы инициализировать драйвер USB-Role-Switch, необходимо изменить таблицы ACPI, чтобы включить встроенный драйвер переключения ролей USB от Microsoft.
Дополнительные сведения см. в руководстве по настройке драйвера коммутатора ролей USB.
Драйвер диспетчера USB-соединителей требуется для управления портами USB-Type-C в системе. Задачи настройки драйвера менеджера USB-коннекторов зависят от выбранного драйвера для портов USB Type-C: встроенного драйвера UCSI (UcmUcsiCx.sys и UcmUcsiAcpiClient.sys) от Microsoft, клиентского драйвера UcmCx или клиентского драйвера UcmTcpciCx. Дополнительные сведения см. в ссылках, приведенных в предыдущем разделе, в котором описано, как выбрать подходящее решение для системы USB-Type-C.
Тест
Проводите различные функциональные и стресс-тесты на системах и устройствах с разъёмом USB-Type-C.
- Тестирование систем USB-Type-C с помощью USB-Type-C ConnEx: выполнение USB-тестов, включенных в Набор тестирования оборудования Windows (HLK).
- Выполните тесты HLK функции USB с кабелем C-to-A: найдите USB-устройство Windows в HLK.
- Сертификация и соблюдение стандартов: участие в семинарах по технологии Power Delivery и соответствию стандарту USB Type-C, организованных органами по стандартизации.
