В этом разделе описывается включение проверки подлинности лиц для инфракрасной камеры (IR) и предназначено для изготовителей оборудования (OEM) и независимых поставщиков оборудования (IHV), которые хотят предоставить эту функцию на своих устройствах.
FrameServer

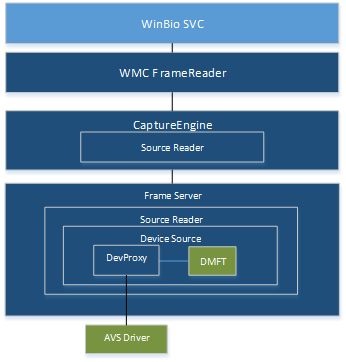

На следующей схеме показано, как проверка подлинности лиц работает с новым стеком драйверов через FrameServer:
DDIs аутентификации по лицу
В Windows 10 версии 1607 для поддержки Windows Hello доступны две новые конструкции DDI для проверки подлинности лиц:
KSPROPERTY_CAMERACONTROL_EXTENDED_FACEAUTH_MODE
Этот идентификатор свойства используется для включения и настройки проверки подлинности лиц в драйвере с помощью следующих флагов:
KSCAMERA_EXTENDEDPROP_FACEAUTH_MODE_DISABLED
KSCAMERA_EXTENDEDPROP_FACEAUTH_MODE_ALTERNATIVE_FRAME_ILLUMINATION
KSCAMERA_EXTENDEDPROP_FACEAUTH_MODE_BACKGROUND_SUBTRACTION
Дополнительные сведения об этом элементе управления и использовании битовых флагов для настройки режима проверки подлинности лиц см. в разделе KSPROPERTY_CAMERACONTROL_EXTENDED_FACEAUTH_MODE .
MF_CAPTURE_METADATA_FRAME_ILLUMINATION
Этот атрибут метаданных для камер IR указывает, что кадры используют активное освещение IR. Дополнительные сведения см. в таблице обязательных атрибутов метаданных в разделе атрибуты метаданных сбора статистики.
Поддержка USB-камеры
Чтобы включить проверку подлинности лиц для инфракрасной камеры на устройстве, необходимо предоставить правильно настроенный компонент DeviceMFT и единицу расширения USB Video Class (UVC).
Настройка компонента DeviceMFT
В качестве отправной точки для создания компонента DeviceMFT, поддерживающего проверку подлинности лиц на устройстве, можно использовать пример sampledevicemft .
Чтобы изменить пример драйвера, внесите следующие изменения в пример исходного кода:
Добавление сведений о типе источника в компонент DeviceMFT
Пометьте флаг освещения в компоненте DeviceMFT
Настройте IKSControl в компоненте DeviceMFT для работы с модулем расширения UVC, который вы создадите в следующем разделе.
Создать модуль расширения для класса видео USB (UVC)
Чтобы создать модуль расширения UVC для устройства, следуйте инструкциям в разделе "Создание образца контроля модуля расширения". В этом разделе содержатся сведения о создании необходимых файлов проекта и ссылки на пример кода в следующих разделах:
Пример интерфейса для пунктов расширения UVC (содержит Interface.idl)
Пример библиотеки DLL модуля расширения (содержит Xuproxy.h и Xuproxy.cpp)
Пример записи реестра для расширяемых модулей UVC (содержит Xusample.rgs)
Пример приложения для модулей расширения UVC (содержит TestApp.cpp)
Поддержка событий автоматического обновления с помощью единиц расширения
Пример дескриптора модуля расширения
Предоставление INF-файла для UVC
Для получения дополнительной информации о том, как работают примеры модулей кода, см. раздел Архитектура блока расширения Plug-In.
Записи INF-файла
Чтобы зарегистрировать устройство UVC в KSCATEGORY_SENSOR_CAMERA, необходимо указать флаг промоции камеры датчика:
HKR,,SensorCameraMode,0x00010001,0x00000001
Чтобы скрыть эту камеру от обычного приложения камеры, так как он не имеет потоков RGB, используйте флаг пропуска перечисления следующим образом:
HKR,,SkipCameraEnumeration,0x00010001,0x00000001
При этом камера убирается из KSCATEGORY_VIDEO, что предотвратит ее перечисление путем устаревшего перечисления стандартными приложениями камеры.
Записи SkipCameraEnumeration и SensorCameraMode должны быть помещены в раздел DDInstall.HW файла INF.
Тесты HLK для KSCATEGORY_SENSOR_CAMERA для содействия тестированию драйверов
Тестирование комплекта для аппаратного логотипирования (HLK) требуется для модулей камер IR и RGB. Это тестирование проверяет основные функциональные возможности камер RGB и IR, используемых для проверки подлинности лиц Windows Hello. Требования к камере RGB уже указаны в наборе тестов HLK.
Это тесты, которые модули камер IR должны пройти, чтобы быть активированными:
Перечислите все камеры категорий датчиков KS:
Устройства, поддерживающие потоки IR, должны находиться в категории SENSOR_CAMERA.
Устройства, поддерживающие потоки RGB, идут под категорию VIDEO_CAMERA.
Только для одного устройства камеры, поддерживающего поток IR и RGB, следует зарегистрировать устройство в обоих категориях KSCAMERA: SENSOR_CAMERA и VIDEO_CAMERA.
Найдите потоки, которые имеют определенный атрибут MF_DEVICESTREAM_ATTRIBUTE_FACEAUTH_CAPABILITY :
Если поток не имеет определенного атрибута MF_DEVICESTREAM_ATTRIBUTE_FACEAUTH_CAPABILITY , пропустите тест.
Если в нескольких потоках определен атрибут MF_DEVICESTREAM_ATTRIBUTE_FACEAUTH_CAPABILITY, тест должен завершиться неудачей, поскольку только один поток должен поддерживать Windows Hello.
Если для этого потока атрибут MF_DEVICESTREAM_ATTRIBUTE_FRAMESOURCE_TYPES не установлен на IR, тест должен завершиться неудачей, так как в этом потоке не могут быть использованы медиа-форматы RGB.
Выберите этот поток и убедитесь, что тип носителя поддерживает Windows Hello (MJPG/L8/NV12) и что разрешение больше или равно 320 x 320 пикселей:
Если поддерживается профиль аутентификации по лицу, проверьте этот поток на соответствие типу носителя профиля.
Если профиль аутентификации по лицу не поддерживается, проверьте тип носителя по умолчанию этого потока.
Проверьте поддержку одного из свойств в интерфейсе программирования проверки подлинности лица: подсветка/отсутствие подсветки или вычитание внешнего освещения.
Задайте для свойства KS значение, которое поддерживается.
Запуск потоковой передачи
Проверьте свойства времени выполнения:
Проверьте точность метки времени (предварительная версия теста проверки подлинности лиц с помощью метаданных).
Убедитесь, что запуск составляет менее 500 миллисекунд (предварительный тест аутентификации по лицу с метаданными).
Проверьте потоковую передачу при минимальной частоте кадров со следующими параметрами: 15 FPS для освещенного и 15 FPS для фонового режима или 15 FPS после вычитания фонового режима, разрешение не менее 320 x 320 пикселей, тип медиафайла L8/NV12, положительный шаг на образце:
Если включено освещенное свойство, проверьте наличие метаданных на кадрах (осветленные или не освещенные парные кадры с частотой 15 FPS).
Если свойство вычитания фонового шума включено, проверьте отсутствие метаданных на кадрах (кадры с фоновым шумом на 15 FPS).
Остановка потоковой передачи
Отмена настройки элемента управления KS
Параллелизм для RGB+IR: проверяется, определен ли в профиле камеры
Если тесты HLK, указанные выше, не пройдены, Майкрософт не выдаст подписанный драйвер OEM, и Windows Hello не будет функционировать.
