Руководство по реализации моста DShow для устройств UVC

В этом разделе приводятся рекомендации по реализации настройки DShow Bridge для камер и устройств, которые соответствуют спецификации КЛАССА ВИДЕО USB (UVC). Платформа использует Microsoft OS Descriptors из стандарта шины USB для настройки DShow Bridge. Дескрипторы расширенных свойств ОС — это расширение дескрипторов стандарта USB и используются USB-устройствами для возврата специфических свойств устройства для Windows, которые не включены стандартными спецификациями.

Обзор

Стек захвата камер Майкрософт состоит из устаревшего стека платформы DirectShow и современной платформы, называемой Media Foundation. IHV и OEM должны были разрабатывать компоненты для своих устройств, чтобы удовлетворять требования обоих потоков.

DShow Bridge был написан с намерением интеграции потока DShow с платформой Media Foundation. Это позволяет использовать истинные универсальные драйверы, чтобы IHV и OEM могли разрабатывать драйверы, которые могут работать с приложениями MediaFoundation и DShow в Windows версии 1607 и более поздних. При включённой опции DShow Bridge, приложение DShow и приложения для совместного использования могут одновременно использовать ту же камеру.

IHV и OEM могут потребовать исключения из политик, регулирующих конвейер DShow. Партнеры могут включить следующие функции с помощью дескрипторов ОС:

• Выбор использования или отказа от DShow Bridge: Устройство может выбрать использовать мост или отказаться от него и выбрать другой конвейер, более отвечающий их потребностям. Современный конвейер более тщательно документирован и использует функции, добавленные в ОС в нескольких выпусках. Устаревший конвейер, находясь в режиме обслуживания, отстает.

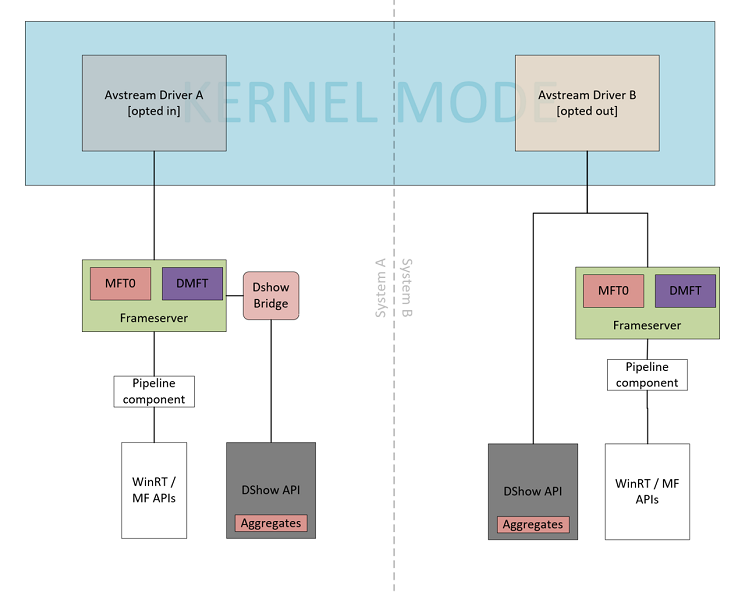

• Декомпрессия MJPEG в FrameServer: FrameServer — это служба, виртуализирующая устройство камеры. Это позволяет совместно использовать пин-коды с устройства между несколькими клиентами. Архитектура с оптимизированным декомпрессором Media Foundation может использовать эту функцию для декодации MJPEG в FrameServer. Для нескольких приложений предлагаются несжатые преобразованные форматы мультимедиа (YUY2). Поток декомпрессируется только один раз для нескольких возможных клиентов. Это повышает производительность приложений. На следующей схеме показан конвейер захвата камеры:

Изготовители оборудования (OEM) и независимые поставщики оборудования (IHV), упаковывающие устройства USB-камер, могут использовать спецификацию дескриптора функции операционной системы для расширенных свойств стандарта USB-шины, чтобы настроить мост DShow без внесения каких-либо изменений в INF-файл для драйвера UVC.

Дескрипторы ОС позволяют устройствам определять свойства реестра для USB-устройств или составных устройств.

Чтобы настроить DShow Bridge с помощью дескрипторов ОС USB, программное обеспечение хоста должно создать следующий раздел реестра для каждого интерфейса USB-устройства:

HKLM\SYSTEM\CurrentControlSet\Enum\USB\<DeviceVID&PID>\<DeviceInstance>\Device Parameters

DWORD: EnableDshowRedirection

Значение реестра EnableDshowRedirection — это значение битовой маски, которое можно использовать для настройки моста DShow, как описано в таблице ниже.

Примеры макетов

Ниже приведены примеры для следующих спецификаций:

• Спецификация расширенных дескрипторов Microsoft OS 1.0

• Спецификация дескрипторов Microsoft OS 2.0

Спецификация дескрипторов расширенных свойств Microsoft OS версии 1.0

Дескриптор расширенных свойств ОС имеет два компонента

• Раздел заголовка фиксированной длины

• Один или несколько разделов настраиваемых свойств переменной длины, которые следует разделу заголовка

Раздел заголовка

В разделе заголовка описывается весь дескриптор расширенных свойств, включая общую длину и номер версии.

Раздел настраиваемых свойств (дескриптор 1.0)

Дескриптор расширенного свойства ОС USB HID содержит один раздел настраиваемого свойства для создания ключа реестра EnableDshowRedirection DWORD.

Спецификация дескрипторов Microsoft OS 2.0

В этом примере показано, как наборы дескрипторов Microsoft 2.0 можно использовать для предоставления одного значения реестра DWORD enableDshowRedirection , которое применяется к версиям Windows.

Раздел настраиваемых свойств (дескриптор 2.0)

UCHAR Example2\_MSOS20DescriptorSetForFutureWindows\[0x48\] =
{
    //
    // Microsoft OS 2.0 Descriptor Set Header
    //
    0x0A, 0x00,                 // wLength - 12 bytes
    0x00, 0x00,                 // MSOS20_SET_HEADER_DESCRIPTOR
    0x00, 0x00, 0x0?, 0x06,     // dwWindowsVersion – 0x06030000 for future Windows version
    0x4A, 0x00,                 // wTotalLength – 72 bytes

    //
    // Microsoft OS 2.0 Registry Value Feature Descriptor
    //
    0x3E, 0x00,                 // wLength - 62 bytes
    0x04, 0x00,                 // wDescriptorType – 5 for Registry Property
    0x04, 0x00,                 // wPropertyDataType - 4 for REG_DWORD
    0x30, 0x00,                 // wPropertyNameLength – 48 bytes
    0x45, 0x00, 0x6E, 0x00,     // Property Name - "EnableDshowRedirection"
    0x61, 0x00, 0x62, 0x00,
    0x6C, 0x00, 0x65, 0x00,
    0x44, 0x00, 0x73, 0x00,
    0x68, 0x00, 0x6F, 0x00,
    0x77, 0x00, 0x52, 0x00,
    0x65, 0x00, 0x64, 0x00,
    0x69, 0x00, 0x72, 0x00,
    0x65, 0x00, 0x63, 0x00,
    0x74, 0x00, 0x69, 0x00,
    0x6F, 0x00, 0x6E, 0x00,
    0x00, 0x00, 0x00, 0x00,
    0x04, 0x00,                 // wPropertyDataLength – 4 bytes
    0x00, 0x00, 0x00, 0x00      // PropertyData – 0x00000003 (DShow Bridge is enabled and MJPEG is decoded in FrameServer)
}

Ресурсы

Дескрипторы ОС Майкрософт для USB-устройств

Универсальный родительский драйвер USB (Usbccgp.sys)

Спецификация USB
