Настройка гостевых кластеров в SDN через VMM

В этой статье объясняется, как настроить гостевые кластеры в SDN с помощью System Center Virtual Machine Manager (VMM).

При внедрении сетевого контроллера виртуальные машины, подключенные к виртуальной сети, могут использовать только IP-адрес, назначенный сетевому контроллеру (NC). NC не поддерживает плавающие IP-адреса, которые необходимы для работы технологий, таких как отказоустойчивая кластеризация Майкрософт.

Эту функцию можно включить, эмулируя функциональность плавающего IP с помощью программного обеспечения балансировки нагрузки (SLB) в SDN.

VMM поддерживает гостевую кластеризацию в SDN через виртуальный IP внутреннего балансировщика нагрузки (ILB). ILB использует порты пробы, созданные на виртуальных машинах гостевого кластера для идентификации активного узла. В любой момент времени порт пробы только активного узла отвечает на ILB, а весь трафик, направленный на VIP, идет к активному узлу.

Перед началом работы

Убедитесь в наличии следующих предварительных условий:

Гостевая кластеризация управляется с помощью SDN NC. Убедитесь, что вы настроили SDN и развернули NC и SLB.

Настройка гостевых кластеров

Чтобы настроить гостевые кластеры, выполните следующие действия.

  1. Создайте кластер для виртуальных машин с помощью сведений, приведенных в этой статье.

    Примечание.

    Кластер должен иметь параметр ProbePort, заданный для выбранного порта. Этот порт необходим для настройки шаблона VIP на следующем шаге. Обратите внимание на зарезервированный IP-адрес, который вы используете для этого кластера. Этот IP-адрес потребуется позже при создании VIP с помощью шаблона VIP.

  2. Создайте VIP-шаблон. В консоли VMM >Fabric>Networking>VIP Шаблоны щелкните правой кнопкой мыши, выберите Добавить VIP Шаблон и выполните следующее:

    • В разделе " Тип" в разделе "Указание типа шаблона" выберите "Конкретный". Выберите Корпорацию Майкрософт из раскрывающегося списка изготовителя и сетевого контроллера Майкрософт в раскрывающемся списке модели.

    • Выберите Далее. Снимок экрана: сетевой контроллер.

    • В разделе "Балансировка нагрузки" установите флажок "Включить плавающий IP-адрес ". Снимок экрана: плавающий IP-адрес.

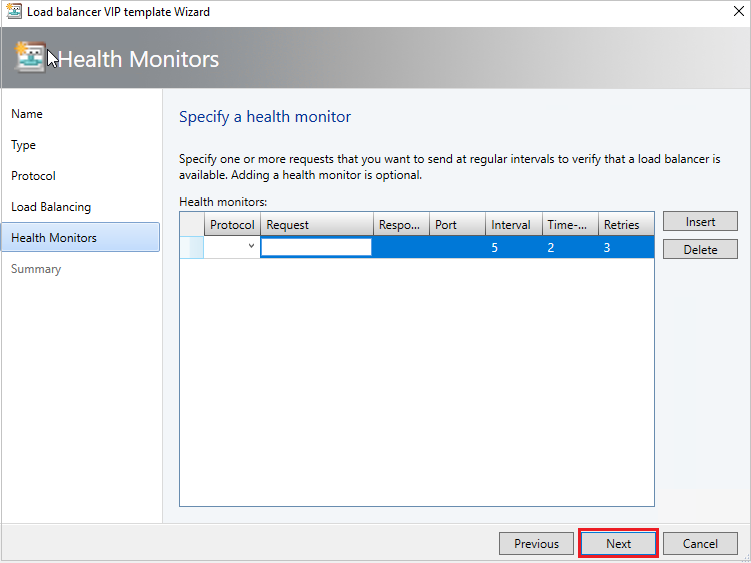

    • В монитор работоспособности добавьте пробу, которая будет использоваться на виртуальных машинах гостевого кластера. Здесь необходимо добавить тот же порт, который был настроен при кластеризации узлов на предыдущем шаге. Скриншот программы мониторинга здоровья.

  3. С помощью PowerShell создайте VIP, используя шаблон VIP.

    Примечание.

    Как объяснено в начале этой статьи, внутренний виртуальный IP-адрес балансировщика нагрузки внедряется для поддержки гостевой кластеризации. Ниже приведен сценарий PowerShell для создания виртуального IP-адреса на основе шаблона VIP, предназначенного для балансировки внутреннего сетевого трафика.

    Используйте пример скрипта здесь, чтобы создать виртуальный IP и настроить балансировку нагрузки внутренней сети. Измените параметры по мере необходимости на основе следующих сведений:

    • LBServiceName — имя службы сетевого контроллера.
    • VipMemberNames — имена виртуальных машин в кластере.
    • VipNetworkName — имя сети клиента.
    • VipAddress — зарезервированный IP-адрес из сети клиента, который использовался на шаге 2 в качестве IP-адреса для кластера виртуальных машин.
    • VipTemplateName — название шаблона VIP, созданного на шаге 3 выше.
    • VipName — любое дружелюбное имя, которым вы хотите называть этот VIP.
