Настройка IP-адресов SLB с помощью шаблонов служб VMM

Программно-определяемая сеть (SDN) может использовать программную подсистему балансировки нагрузки (SLB) для равномерного распределения трафика между рабочими нагрузками, которыми управляют поставщики служб и арендаторы.

System Center диспетчер виртуальных машин (VMM) поддерживает настройку IP-адресов SLB при развертывании многоуровневого приложения с помощью шаблонов служб, а также поддерживает как общедоступную, так и внутреннюю балансировку нагрузки.

Прежде чем начать

Выполните указанные ниже предварительные требования.

Процедура создания виртуальных IP-адресов SLB

Выполните следующие действия.

  1. Укажите сходство с логическими сетями.

    • В консоли VMM выберите Fabric>Network Service>Network Controller>Свойства>Страница "Логическая сеть".

    • Укажите интерфейсные и внутренние сети, доступные для балансировки нагрузки, и нажмите кнопку "ОК".

      Снимок экрана: настройка привязки к логическим сетям.

  2. Создайте шаблон для VIP.

    • В консоли VMM выберите Структура>Создать шаблон виртуального IP-адреса.

    • В мастере шаблонов VIP для балансировщика нагрузки> укажите имя шаблона и описание.

    • В порте виртуального IP-адреса укажите порт, который будет использоваться для типа сетевого трафика, который требуется сбалансировать.

    • В серверном порту укажите порт, на котором сервер прослушивает запросы.

      Снимок экрана: свойства шаблона.

    • В разделе " Тип" в разделе "Указание типа шаблона" выберите "Конкретный". Выберите Корпорацию Майкрософт из раскрывающегося списка изготовителя и сетевого контроллера Майкрософт в раскрывающемся списке модели.

    • Выберите Далее.

      Снимок экрана: тип шаблона.

    • В протоколе укажите параметры протокола. Нажмите ОК.

      Снимок экрана: протокол.

    • В методе балансировки нагрузки выберите метод и нажмите кнопку "ОК".

      Снимок экрана: метод балансировки нагрузки.

    • В мониторах состояния системы можно опционально указать, что проверка должна выполняться против балансировщика нагрузки через регулярные интервалы. Чтобы добавить монитор работоспособности, укажите протокол и запрос. Например, при вводе команды GET выполняется HTTP-запрос GET для домашней страницы балансировщика нагрузки и проверяется ответ в заголовке. Вы также можете изменить тип ответа, интервал мониторинга, время ожидания и повторные попытки.

    Примечание.

    Время ожидания должно быть меньше интервала.

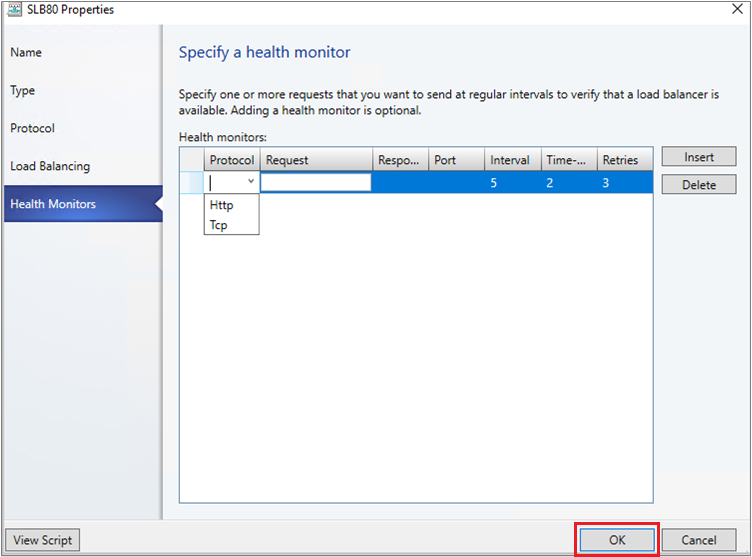

    Снимок экрана: добавление монитора состояния.

    • В итоге подтвердите параметры и нажмите кнопку "Готово", чтобы создать шаблон VIP.

  3. Настройка виртуального IP-адреса SLB при развертывании службы

    • Если шаблон службы не открыт, выберите Библиотека>Шаблоны>Шаблоны служб и откройте его.
    • Выберите Действия>Открыть конструктор.
    • В Конструкторе шаблонов службы выберите группу компонентов шаблона службы> и Добавить балансировщик нагрузки.
    • Выберите объект подсистемы балансировки нагрузки. Вы распознаете его по названию шаблона VIP.
    • Выберите Инструмент>Соединитель. Выберите подключение сервера, связанное с шаблоном, и выберите объект сетевого адаптера, чтобы подключить подсистему балансировки нагрузки к адаптеру. В свойствах сетевого адаптера проверьте типы адресов и убедитесь, что MAC-адрес является статическим.

    Примечание.

    Подключение к серверу должно быть подключено к внутреннему сетевому интерфейсу службы. Серверный сетевой интерфейс можно подключить к сети одной подключенной виртуальной машины или сети виртуализированной виртуальной машины.

    • С включенным соединителем выберите клиентское подключение, связанное с подсистемой балансировки нагрузки, и выберите объект логической сети.

      Примечание.

      Подключение клиента должно быть подключено к интерфейсной сети подсистемы балансировки нагрузки. Это может быть сеть общедоступных виртуальных машин или сеть виртуализированной виртуальной машины. Сеть виртуализированной виртуальной машины используется для внутренних сценариев балансировки нагрузки.

    • Сохраните шаблон службы в шаблоне службы>Сохранение и проверка.

Пример 1. Настройка службы с общедоступной сетью виртуальных машин в качестве внешнего интерфейса. Здесь в качестве сети серверной части можно использовать одну подключенную сеть или виртуализованную сеть виртуальных машин.

Схема примера SLB VIP 1.

Пример 2: Настройка службы с фронтендом и бэкендом, подключенными к сети виртуализованной сети виртуальных машин HNV VM Network. Этот сценарий используется для внутренней балансировки нагрузки.

Схема примера slb vip 2.

Настройка VIP для доступа пользователей

При развертывании службы VMM автоматически выбирает VIP-адрес из зарезервированного диапазона в пуле статических IP-адресов и назначает его уровню службы с балансировкой нагрузки. Чтобы пользователи могли подключаться к службе, после её развертывания, необходимо определить VIP-адрес и настроить для него запись DNS.

  1. После развертывания службы выберите Fabric>Сетевые>балансировщики нагрузки.
  2. Выберите Показать>Информацию о балансировщике нагрузки для служб>, и разверните службу, чтобы увидеть, какой виртуальный IP-адрес назначен.
  3. Если пользователи используют DNS-имя для доступа к службе, попросите администратора DNS вручную создать запись DNS для VIP. Запись должна содержать имя, которое пользователи будут указывать для подключения к службе. Например, servicename.contosol.com.
