Сравнение планов выполнения

Область применения:SQL Server

В этом разделе описывается сравнение сходств и различий между фактическими графическими планами выполнения с помощью функции сравнения планов SQL Server Management Studio. Эта функция доступна начиная с SQL Server Management Studio версии 16.

Возможность сравнить планы нужна специалистам по базам данных для устранения неполадок:

• Найти причину внезапного замедления запроса или пакета.
• Понять влияние переписывания запроса.
• Понаблюдать, как улучшение производительности в структуре схемы (например, новый индекс) изменило план выполнения.

Пункт меню Сравнение планов позволяет параллельно сравнить два разных плана выполнения для удобства определения сходств и изменений, которые объясняют отличия в поведении для всех указанных выше причин. Этот параметр позволяет сравнивать:

• два ранее сохраненных файла плана выполнения с расширением .sqlplan ();
• один активный план выполнения и один ранее сохраненный план выполнения запросов;
• два выбранных плана запроса в хранилище запросов.

При сравнении двух планов выполнения области плана, выполняющие одинаковые функции, выделены одним цветом или узором. Если вы нажмете на область одного цвета в одном плане, другой план будет центрирован по тому же узлу. Вы по-прежнему можете сравнивать непарные операторы и узлы в планах выполнения, но в этом случае необходимо вручную выбрать операторы для сравнения.

Сравнение планов выполнения

1. Откройте ранее сохраненный файл плана выполнения запроса (.sqlplan) с помощью меню "Файл " и щелкните "Открыть файл" или перетащите файл плана в окно Management Studio. Кроме того, если вы только что выполнили запрос и выбрали показать его план выполнения, перейдите на вкладку План выполнения на панели результатов.

2. Щелкните правой кнопкой мыши в пустой области плана выполнения и выберите пункт Сравнить Showplan.



3. Выберите второй файл плана запроса для сравнения. Откроется второй файл, чтобы вы могли сравнить планы.

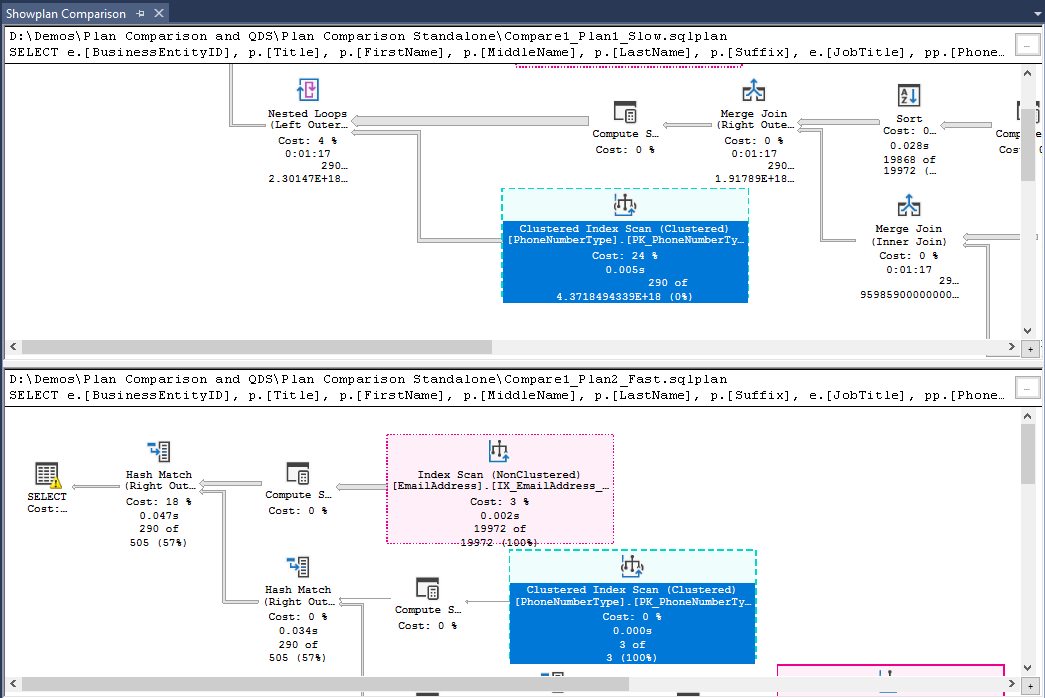

4. Сравниваемые планы откроются в новом окне, по умолчанию один будет расположен сверху, а другой снизу. По умолчанию будет выделено первое вхождение оператора или узла, которые присутствуют в обоих планах, но имеют различия. Все выделенные операторы и узлы существуют в обоих планах. Если вы выберете выделенный оператор в верхнем или левом плане, соответствующий оператор будет автоматически выбран в нижнем или правом плане. Если вы выберете оператор корневого узла в любом из сравниваемых планов (узел SELECT на рисунке ниже), будет выбран соответствующий оператор корневого узла в другом плане.



   Совет

   Вы можете переключить отображение сравнения планов выполнения на вид «бок о бок», щелкнув правой кнопкой мыши по пустой области плана выполнения и выбрав Переключить ориентацию разделителя.

   Совет

   Все параметры масштабирования и навигации для планов выполнения работают в режиме сравнения планов. Дополнительные сведения см. в статье Отображение фактического плана выполнения.

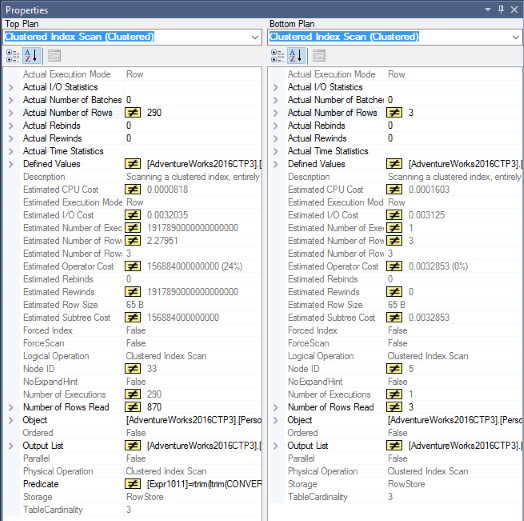

5. Справа, в области выбора по умолчанию, также откроется окно двойных свойств. Свойства, которые существуют в обоих сравниваемых операторах, но имеют различия, будут предшествовать не равному знаку (≠) для упрощения идентификации.



6. Окно сравнения Анализ Showplan также откроется в нижней части. В нем три вкладки:

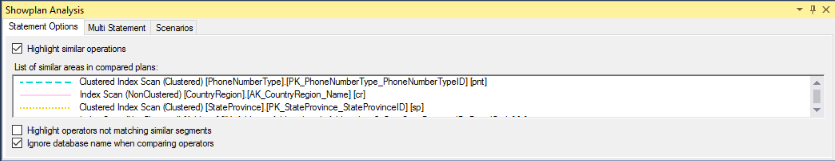

   1. На вкладке Параметры инструкции по умолчанию выбрано Выделить аналогичные операции и один выделенный оператор или узел в сравниваемых планах отмечен одним цветом или линией. Кликните на узор лайма, чтобы перемещаться между схожими областями в сравниваемых планах. Вы также можете настроить выделение различий, а не сходств, выбрав Выделить операции, не совпадающие с аналогичными сегментами.

   Примечание.

   По умолчанию имена баз данных игнорируются при сравнении планов, чтобы была возможность сравнивать планы, захваченные для баз данных с разными именами, но содержащих одну и ту же схему. Например, при сравнении планов из баз данных ProdDB и TestDB. Это поведение можно изменить с помощью параметра Не учитывать имя базы данных при сравнении операторов.

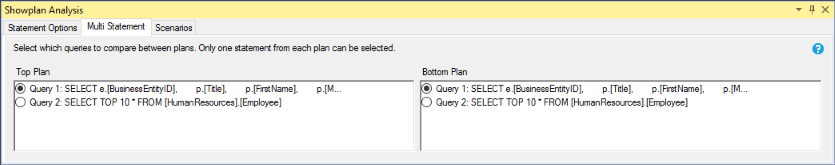

   2. Вкладка Несколько операторов полезна при сравнении планов с несколькими операторами, поскольку позволяет сравнивать правильную пару операторов.

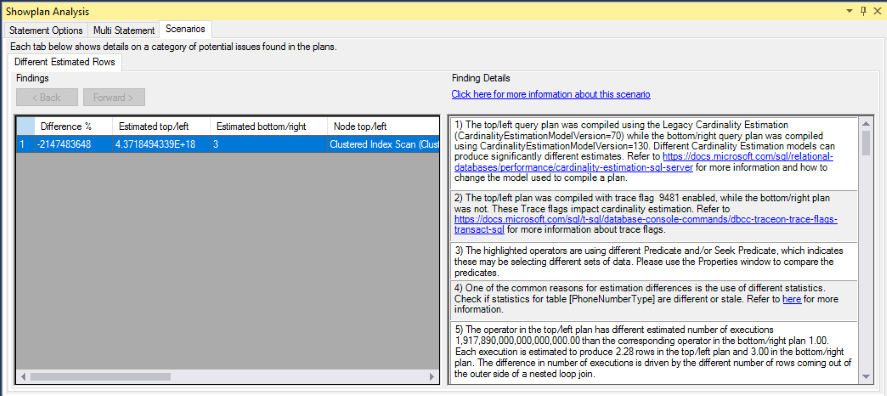

   3. На вкладке Сценарии вы найдете автоматический анализ некоторых из наиболее важных аспектов, касающихся различий в Оценке кардинальности в сравниваемых планах. Для каждого оператора, указанного на левой панели, на правой панели отображаются сведения о сценарии по ссылке Щелкните здесь, чтобы ближе познакомиться с этим сценарием., а также возможные причины, объясняющие этот сценарий.



   Если это окно закрыто, щелкните правой кнопкой мыши на пустую область сравниваемого плана и выберите Параметры сравнения Showplan, чтобы открыть его повторно.



Для сравнения планов выполнения в хранилище запросов

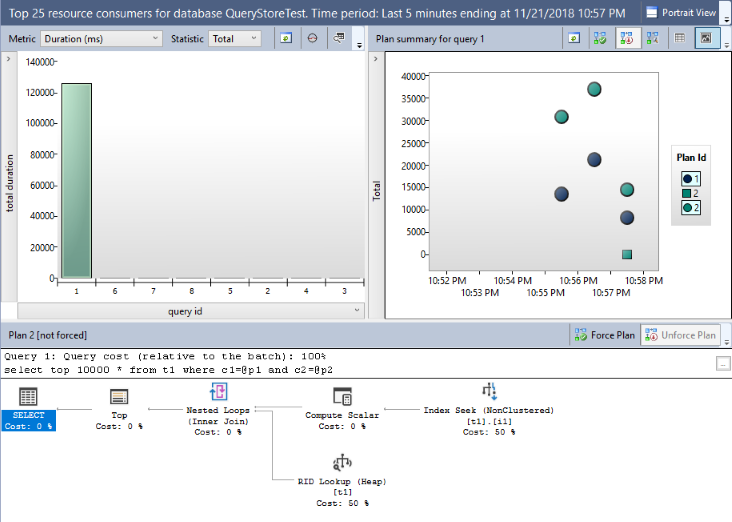

1. В хранилище запросов найдите запрос с несколькими планами выполнения. Дополнительные сведения о сценариях хранилища запросов см. в разделе Сценарии использования хранилища запросов.

2. Используйте сочетание клавиши SHIFT и мыши, чтобы выбрать два плана для одного запроса.



3. Нажмите кнопку Сравнить планы выбранного запроса в отдельном окне, чтобы запустить сравнение планов. Затем применяются шаги 4–6 для сравнения планов выполнения.
