Обзор API JavaScript для Visio

С помощью API JavaScript для Visio вы можете встраивать схемы Visio в классические страницы SharePoint в SharePoint Online. (Эта функция расширения не поддерживается в локальной среде SharePoint или SharePoint Framework страницах.)

Внедренная схема Visio хранится в библиотеке документов SharePoint и отображается на странице SharePoint. Чтобы внедрить документ Visio, отобразите его в элементе <iframe> HTML. Затем используйте API JavaScript в Visio для программной работы со встроенной схемой.

API JavaScript для Visio позволяет следующее:

• работать с элементами документа Visio как со страницами и фигурами;
• создавать визуальную разметку на холсте документа Visio;
• создавать специальные обработчики событий мыши для документа;
• предоставлять своему решению данные документа, такие как текст фигуры, данные фигуры и гиперссылки.

В этой статье описывается, как использовать API JavaScript Visio с Visio в Интернете для создания решений для SharePoint Online. В ней представлены основные понятия, которые имеют основополагающее значение для использования API- интерфейсов, таких как объекты прокси, , и JavaScript, а также EmbeddedSessionsync()методы , Visio.run()и load() . RequestContext В приведенных ниже примерах кода показано применение этих элементов.

EmbeddedSession

Объект EmbeddedSession инициализирует взаимодействие между фреймом разработчика и фреймом Visio в браузере.

const session = new OfficeExtension.EmbeddedSession(url, { id: "embed-iframe",container: document.getElementById("iframeHost") });
session.init().then(function () {
    window.console.log("Session successfully initialized");
});

Visio.run(session, function(context) { batch })

Метод Visio.run() выполняет пакетный сценарий, совершающий действия с объектной моделью Visio. Пакетные команды включают определения локальных прокси-объектов JavaScript и методов sync(), синхронизирующих состояние объектов Visio и локальных объектов, а также разрешение обещания. Преимущество пакетной обработки запросов в заключается в Visio.run() том, что при разрешении обещания все отслеживаемые объекты страниц, выделенные во время выполнения, автоматически освобождаются.

Функция run использует объект session и RequestContext и возвращает обещание (как правило, просто результат выполнения метода context.sync()). Пакетную операцию можно выполнить за пределами Visio.run(). Однако в таком сценарии все ссылки на объекты страницы необходимо отслеживать вручную и управлять ими.

RequestContext

Объект RequestContext обеспечивает отправку запросов приложению Visio. Так как фрейм разработчика и веб-клиент Visio работают в двух разных iframes, объект RequestContext (контекст в следующем примере) необходим для получения доступа к Visio и связанным объектам, таким как страницы и фигуры из фрейма разработчика.

function hideToolbars() {
    Visio.run(session, function(context){
        const app = context.document.application;
        app.showToolbars = false;
        return context.sync().then(function () {
            window.console.log("Toolbars Hidden");
        });
    }).catch(function(error)
    {
        window.console.log("Error: " + error);
    });
};

Прокси-объекты

Объекты JavaScript для Visio, объявленные и использованные во встроенном сеансе, — это прокси-объекты для реальных объектов в документе Visio. Все действия, выполняемые с прокси-объектами, не реализуются в Visio, а состояние документа Visio не реализуется в прокси-объектах до тех пор, пока состояние документа не будет синхронизировано. Состояние документа синхронизируется при выполнении context.sync().

Например, локальный объект JavaScript getActivePage объявлен в качестве ссылки на выбранную страницу. Его можно использовать для постановки в очередь настройки его свойств и вызова методов. Действия с такими объектами не реализуются до sync() выполнения метода .

const activePage = context.document.getActivePage();

sync()

Метод sync() синхронизирует состояние прокси-объектов JavaScript и реальных объектов в Visio путем выполнения поставленных в очередь инструкций над контекстом и получения свойств загруженных объектов Office для их использования в коде. Этот метод возвращает обещание, которое выполняется после завершения синхронизации.

load()

Метод load() используется для заполнения прокси-объектов, созданных на уровне JavaScript. При попытке получения объекта, такого как документ, сначала на уровне JavaScript создается локальный прокси-объект. Такой объект можно использовать для постановки в очередь задания его свойств и вызова методов. Но для чтения свойств или связей объекта сначала необходимо вызвать методы load() и sync(). Метод load() использует свойства и связи, которые необходимо загрузить при вызове метода sync().

Ниже представлен синтаксис метода load().

object.load(string: properties); //or object.load(array: properties); //or object.load({loadOption});

1. properties — это список имен свойств, которые требуется загрузить, разделенных запятыми, или массив имен. Дополнительные сведения см. в описаниях методов .load() под каждым объектом.

2. loadOption указывает объект, описывающий параметры выделения, расширения, верхней части и пропуска. Дополнительные сведения см. в разделе Параметры загрузки объектов.

Пример. Печать текста всех фигур на активной странице

Приведенный ниже пример показывает, как распечатать значение текста фигуры из объекта фигур массива. Функция Visio.run() содержит пакет инструкций. В рамках этого пакета создается прокси-объект, который ссылается на фигуры в активном документе.

Все эти команды ставятся в очередь и выполняются при вызове метода context.sync(). Метод sync() возвращает обещание, с помощью которого его можно связать с другими операциями.

Visio.run(session, function (context) {
    const page = context.document.getActivePage();
    const shapes = page.shapes;
    shapes.load();
    return context.sync().then(function () {
        for(let i=0; i<shapes.items.length;i++) {
            let shape = shapes.items[i];
            window.console.log("Shape Text: " + shape.text );
        }
    });
}).catch(function(error) {
    window.console.log("Error: " + error);
    if (error instanceof OfficeExtension.Error) {
        window.console.log ("Debug info: " + JSON.stringify(error.debugInfo));
    }
});

Сообщения об ошибках

Ошибки возвращаются с помощью объекта ошибки, состоящего из кода и сообщения. В следующей таблице приведен список возможных условий ошибок.

Начало работы

Для начала просмотрите пример в этом разделе. В этом примере показано, как программно отобразить текст выбранной фигуры в документе Visio. Сперва создайте классическую страницу в SharePoint Online или отредактируйте существующую страницу. Добавьте веб-часть редактора скриптов на страницу и скопируйте и вставьте следующий код.

<script src='https://appsforoffice.microsoft.com/embedded/1.0/visio-web-embedded.js' type='text/javascript'></script>

Enter Visio File Url:<br/>
<script language="javascript">
document.write("<input type='text' id='fileUrl' size='120'/>");
document.write("<input type='button' value='InitEmbeddedFrame' onclick='initEmbeddedFrame()' />");
document.write("<br />");
document.write("<input type='button' value='SelectedShapeText' onclick='getSelectedShapeText()' />");
document.write("<textarea id='ResultOutput' style='width:350px;height:60px'> </textarea>");
document.write("<div id='iframeHost' />");

let session; // Global variable to store the session and pass it afterwards in Visio.run()
let textArea;
// Loads the Visio application and Initializes communication between developer frame and Visio online frame
function initEmbeddedFrame() {
    textArea = document.getElementById('ResultOutput');
    let url = document.getElementById('fileUrl').value;
    if (!url) {
        window.alert("File URL should not be empty");
    }
    // APIs are enabled for EmbedView action only.
    url = url.replace("action=view","action=embedview");
    url = url.replace("action=interactivepreview","action=embedview");
    url = url.replace("action=default","action=embedview");
    url = url.replace("action=edit","action=embedview");

    session = new OfficeExtension.EmbeddedSession(url, { id: "embed-iframe",container: document.getElementById("iframeHost") });
    return session.init().then(function () {
        // Initialization is successful
        textArea.value  = "Initialization is successful";
    });
}

// Code for getting selected Shape Text using the shapes collection object
function getSelectedShapeText() {
    Visio.run(session, function (context) {
        const page = context.document.getActivePage();
        const shapes = page.shapes;
        shapes.load();
        return context.sync().then(function () {
            textArea.value = "Please select a Shape in the Diagram";
            for(let i=0; i<shapes.items.length;i++) {
                let shape = shapes.items[i];
                if ( shape.select == true) {
                    textArea.value = shape.text;
                    return;
                }
            }
        });
    }).catch(function(error) {
        textArea.value = "Error: ";
        if (error instanceof OfficeExtension.Error) {
            textArea.value += "Debug info: " + JSON.stringify(error.debugInfo);
        }
    });
}
</script>

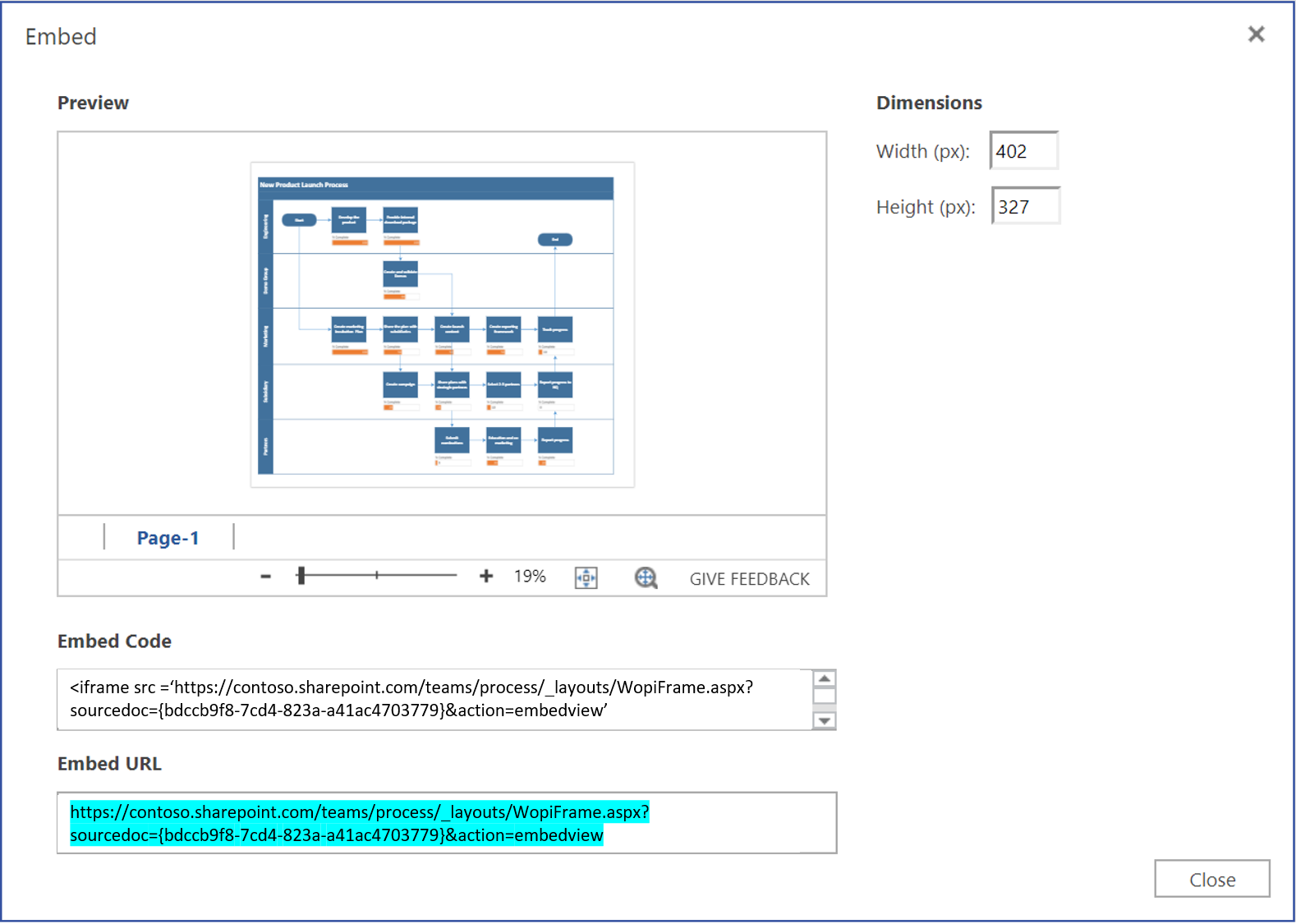

После этого вам нужен только URL-адрес документа Visio, с которым вы хотите работать. Отправьте схему Visio в SharePoint Online и откройте ее в Visio в Интернете. Оттуда откройте диалоговое окно внедрения и используйте URL-адрес внедрения в приведенном выше примере.

Если вы используете Visio в Интернете в режиме правки, откройте диалоговое окно Внедрение, выбрав Внедрение в общуюпапку>>. Если вы используете Visio в Интернете в режиме просмотра, откройте диалоговое окно Внедрение, выбрав "..." а затем Внедрение.

Справочник по API JavaScript для Visio

Подробные сведения об API JavaScript для Visio см. в справочной документации по API JavaScript для Visio.
