Подключение виртуальной сети к концентратору Виртуальная глобальная сеть — портал

В этой статье показано, как подключить виртуальную сеть к виртуальному концентратору с помощью портала Azure. Для выполнения этой задачи можно также использовать PowerShell. Повторите эти шаги для каждой виртуальной сети, которую вы хотите подключить.

Прежде чем создать подключение, помните следующее:

• Виртуальная сеть может быть подключена только к одному виртуальному концентратору за раз.
• Чтобы подключить его к виртуальному концентратору, удаленная виртуальная сеть не может иметь шлюз (ExpressRoute или VPN) или RouteServer.
• Чтобы создать подключение виртуальной сети между арендаторами к виртуальному концентратору, обратитесь к Подключение виртуальных сетей между арендаторами к концентратору Виртуальная глобальная сеть

Добавить подключение

1. На портале Azure перейдите к Виртуальная глобальная сеть В левой области выберите Virtual network connections.

2. На странице подключений к виртуальной сети нажмите кнопку +Добавить подключение.

3. На странице Добавление подключения настройте параметры подключения. Сведения о параметрах маршрутизации см. в разделе "Сведения о маршрутизации".

   • Имя подключения: задайте имя для своего подключения.

   • Концентраторы: выберите концентратор, который нужно связать с этим подключением.

   • Подписка: проверьте подписку.

   • Группа ресурсов: выберите группу ресурсов, содержащую виртуальную сеть, к которой требуется подключиться.

   • Виртуальная сеть: выберите виртуальную сеть, которую вы хотите подключить к этому концентратору. Выбранная виртуальная сеть не может иметь уже существующего шлюза виртуальной сети.

   • Не распространять: по умолчанию для этого параметра выбрано значение Нет. Если установить переключатель в положение Да, варианты конфигурации Распространить в таблицы маршрутизации и Распространить к меткам станут недоступны.

   • Ассоциировать таблицу маршрутов: из выпадающего списка можно выбрать таблицу маршрутов, которую нужно ассоциировать.

   • Применить к меткам: Метки — это логическая группа таблиц маршрутов. Для этого параметра выберите в раскрывающемся списке.

   • Статические маршруты: при необходимости настройте статические маршруты. Настройте статические маршруты для сетевых виртуальных устройств (если применимо). Виртуальная глобальная сеть поддерживает один IP-адрес следующего прыжка для статического маршрута в подключении к виртуальной сети. Например, если у вас есть отдельное виртуальное устройство для входящего трафика и исходящего трафика, рекомендуется использовать виртуальные устройства в отдельных виртуальных сетях и подключить виртуальные сети к виртуальному концентратору.

   • Обход IP-адреса следующего узла для рабочих нагрузок в этой виртуальной сети. Этот параметр позволяет развертывать сетевые виртуальные устройства (NVA) и другие рабочие нагрузки в одной виртуальной сети без направления всего трафика через NVA. Этот параметр можно настроить только при настройке нового подключения. Если вы хотите использовать этот параметр для уже созданного подключения, удалите подключение, а затем добавьте новое подключение. Дополнительные сведения о поведении маршрутизации, связанном с этим параметром, см. в документации по обходу IP следующего перехода.

     Параметр IP-адреса следующего прыжка не применяется к маршрутам, полученным через пиринг BGP от одного из NVA, развернутых в виртуальной сети, непосредственно подключенной к виртуальному концентратору. Это связано с тем, что виртуальный концентратор автоматически узнает о системных маршрутах, связанных с адресами в периферийной виртуальной сети при создании соединения с периферийной виртуальной сетью. Эти автоматически полученные системные маршруты предпочтительнее, чем маршруты, полученные концентратором по протоколу BGP. Системные маршруты могут быть переопределены только статическими маршрутами.

   • Распространите статический маршрут. Этот параметр позволяет распространять статические маршруты, определенные в разделе статических маршрутов, в таблицы маршрутов, указанные в Распространения в таблицы маршрутов. Кроме того, маршруты будут распространяться в таблицы маршрутов с метками, указанными как Распространить по меткам. Эти маршруты могут распространяться между узлами в сети, за исключением маршрута по умолчанию 0/0.

4. После того как вы завершите настройку параметров, выберите Создать, чтобы установить подключение.

Общие сведения об обходе IP-адреса следующего узла для рабочих нагрузок в этой виртуальной сети

Подключения виртуальной сети к узлам Виртуальная глобальная сеть имеют настраиваемое свойство с именем VNetLocalRouteOverrideCriteria (Bypass Next Hop IP для рабочих нагрузок в этой виртуальной сети на портале Azure).

Это свойство определяет, как трафик направляется к рабочим нагрузкам, развернутым в периферийной виртуальной сети Виртуальная глобальная сеть, при настройке статического маршрута на подключении виртуальной сети Виртуальная глобальная сеть и если адресное пространство виртуальной сети является подсетью в пределах статического маршрута.

• Отключен (по умолчанию): весь трафик, соответствующий статическим диапазонам маршрутов, перенаправляется через следующий прыжок, даже в самой периферийной виртуальной сети.
• Включено: трафик к IP-адресам внутри адресного пространства периферии обходит статические маршруты и направляется непосредственно к целевой точке, в то время как другой трафик следует настроенной маршрутизации.

Эту функцию можно включить, выполнив следующие действия.

• Портал: Установите параметр Обход следующего IP-адреса для рабочих нагрузок в этой виртуальной сети в "Да" при создании подключения к виртуальной сети (по умолчанию — "Нет")
• API/CLI/PowerShell: задать vnetLocalRouteOverrideCriteria = "equals" (по умолчанию — "contains")

Сценарий разработки

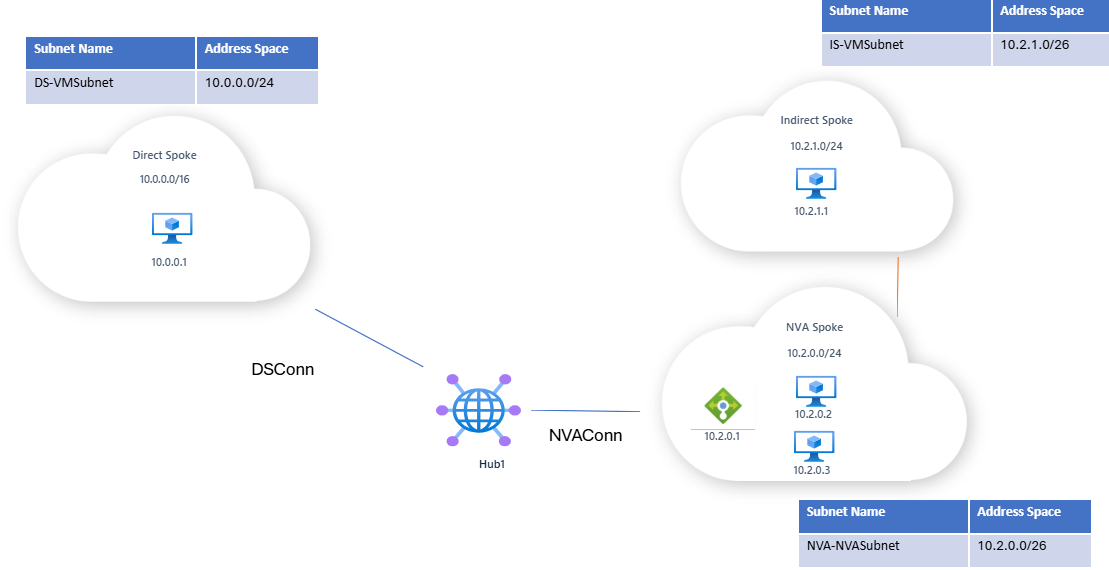

Вы настроили Виртуальная глобальная сеть-центр, подключенный к двум спицам.

• Сервер NVA: содержит подсистему балансировки нагрузки (10.2.0.1), которая направляет трафик между двумя экземплярами виртуальных машин NVA (10.2.0.2 и 10.2.0.3). Эта спица также напрямую подключена к другой виртуальной сети (косвенной спице), содержащей виртуальную машину с IP-адресом 10.2.1.1.
• Direct Spoke: другая виртуальная сеть, подключенная непосредственно к концентратору Виртуальная глобальная сеть. Эта виртуальная сеть содержит виртуальную машину с IP-адресом 10.0.0.1.

Статический маршрут настраивается на NVAConn, чтобы гарантировать, что любой трафик, предназначенный для шпица NVA или косвенного шпица, направляется через балансировщик нагрузки по IP 10.2.0.1.

Поведение трафика с отключенным VNetLocalRouteOverrideCriteria

Если IP обхода следующего узла для рабочих нагрузок в этом VNet отключен/vnetLocalRouteOverrideCriteria = содержит, то:

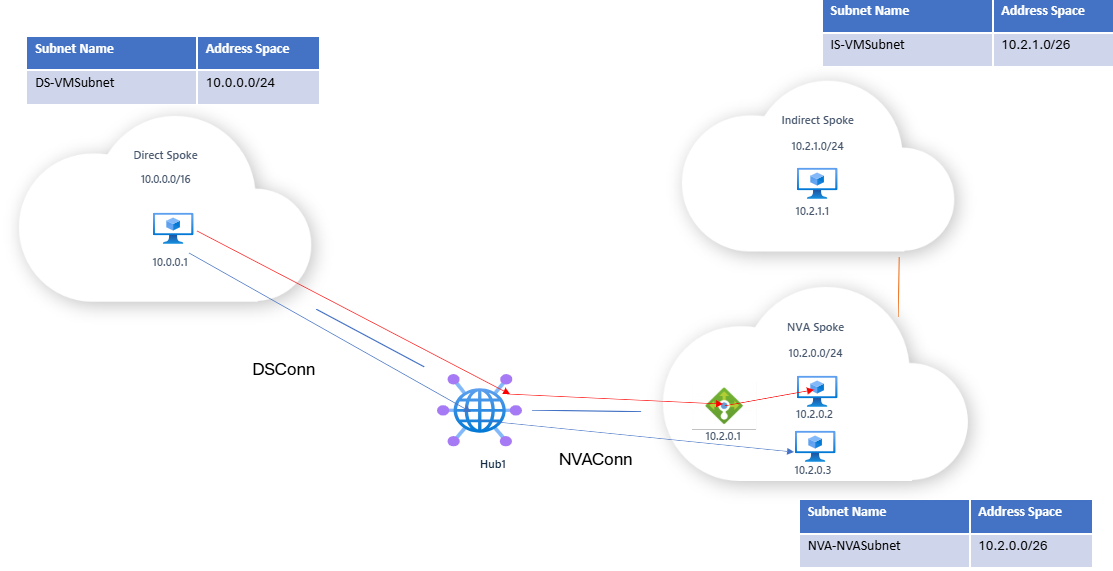

• Трафик из прямого сегмента сети к виртуальной машине в сегменте NVA (например, 10.2.0.2) будет перенаправляться статическим маршрутом на балансировщик нагрузки (10.2.0.1). Это может привести к маршрутизации к непреднамеренному экземпляру виртуальной машины. Например, трафик, предназначенный для 10.2.0.3, направляется на 10.2.0.2, а путь может отличаться в зависимости от хэширования подсистемы балансировки нагрузки.
  • Предполагаемый поток трафика: синяя линия
  • Фактический поток трафика: красная линия

• Трафик в более широком статическом маршруте также будет перенаправлен в подсистему балансировки нагрузки. Например, трафик с виртуальной машины, подключённой напрямую (10.0.0.1), к виртуальной машине, подключённой косвенно (10.2.1.1), также будет направляться через балансировщик нагрузки вследствие статического маршрута.

Поведение трафика с включенной функцией обхода и IP следующего узла

Если обход IP-адреса следующего прыжка для рабочих нагрузок в этой виртуальной сети включен/vnetLocalRouteOverrideCriteria = равно:

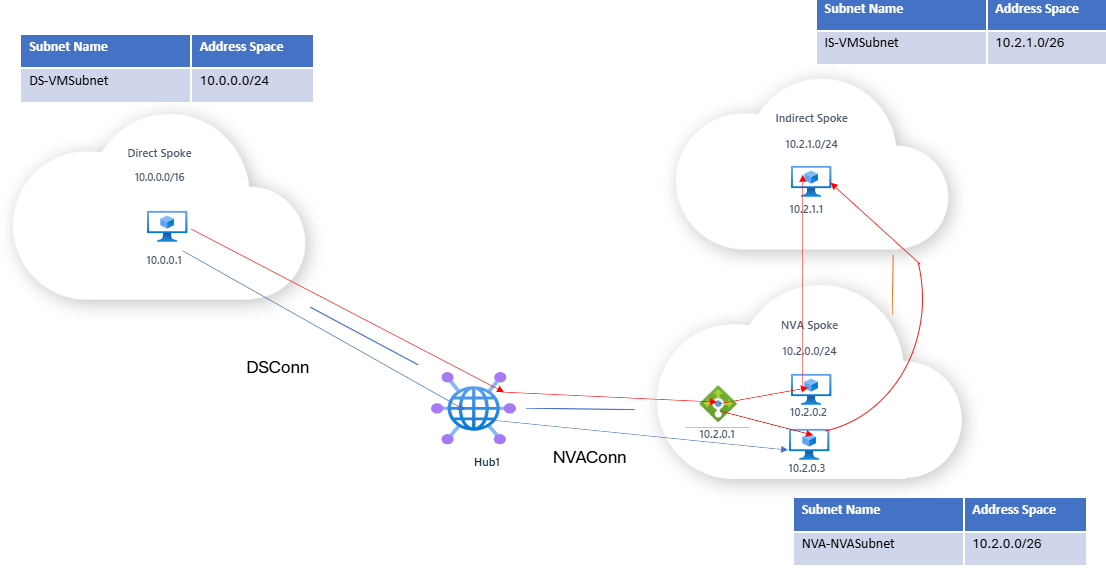

• Трафик, предназначенный для адреса в префиксе NVA-шлюза, обходит статический маршрут и передается непосредственно на целевую виртуальную машину (например, 10.2.0.3).
  • Поток трафика: синяя линия от 10.0.0.1 до 10.2.0.3
• Трафик, предназначенный для адреса за пределами префикса соединения NVA (но все же в пределах диапазона статического маршрута), например 10.2.1.1 в косвенном спицевом соединении, продолжает следовать статическому маршруту и направляется к балансировщику нагрузки.
  • Поток трафика: красная линия от 10.0.0.1 до 10.2.1.1 (путь может зависеть от хэширования подсистемы балансировки нагрузки)

Следующие шаги

Дополнительные сведения о Виртуальная глобальная сеть см. в разделе Виртуальная глобальная сеть вопросы и ответы.
