Руководство. Настройка предпочтений маршрутизации для виртуальной машины

2024-12-13

В этом учебнике показано, как настроить предпочтительный вариант маршрутизации для виртуальной машины. Трафик, связанный с Интернетом, из виртуальной машины направляется через сеть ISP при выборе Интернета в качестве параметра предпочтения маршрутизации. Маршрутизация по умолчанию осуществляется через глобальную сеть Майкрософт.

В этом руководстве описано следующее:

Создать виртуальную машину с общедоступным IP-адресом с предпочтительным вариантом маршрутизации Интернет.
Проверить, что общедоступный IP-адрес задан с предпочтительным вариантом маршрутизации Интернет.

Необходимые компоненты

Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .

Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .
Локальная установка Azure PowerShell или Azure Cloud Shell

Чтобы установить и использовать PowerShell локально, для работы с этой статьей вам понадобится модуль Azure PowerShell 5.4.1 или более поздней версии. Выполните Get-Module -ListAvailable Az, чтобы узнать установленную версию. Если вам необходимо выполнить обновление, ознакомьтесь со статьей, посвященной установке модуля Azure PowerShell. При использовании PowerShell на локальном компьютере также нужно запустить Connect-AzAccount, чтобы создать подключение к Azure.

Создание виртуальной машины с общедоступным IP-адресом

В этом разделе описано, как создать виртуальную машину и общедоступный IP-адрес в портал Azure. Во время настройки общедоступного IP-адреса вы выбираете Интернет для настройки маршрутизации.

Войдите на портал Azure.
В поле поиска на портале введите виртуальная машина. В результатах поиска выберите Виртуальные машины.
На странице Виртуальные машины выберите + Создать, а затем + Виртуальная машина.

На вкладке Основные сведения страницы Создание виртуальной машины введите или выберите следующие значения параметров.

Настройки	Значение
Сведения о проекте
Подписка	Выберите свою подписку.
Группа ресурсов	Выберите Создать новое. Введите TutorVMRoutePref-rg. Нажмите ОК.
Сведения об экземпляре
Имя виртуальной машины	Введите myVM.
Область/регион	Выберите (США) Западная часть США 2.
Параметры доступности	Выберите Избыточность инфраструктуры не требуется.
Параметры зоны	Выберите зону, выбранную пользователем.
зона доступности	Выберите зону 1.
Тип безопасности	Выберите Стандартное.
Изображение	Выберите Windows Server 2022 Datacenter: Azure Edition — x64 Gen2.
Спотовый экземпляр Azure	Оставьте настройку по умолчанию без флажка.
Размер	Выберите размер.
Учетная запись администратора
Username	Введите имя пользователя.
Пароль	Введите пароль.
Подтверждение пароля	Введите пароль еще раз.
Правила входящего порта
Общедоступные входящие порты	Выберите Разрешить выбранные порты.
Выбрать входящие порты	Оставьте значение по умолчанию RDP (3389). Открытие порта 3389 из Интернета не рекомендуется для рабочих нагрузок.

Выберите Далее: диски, а затем Далее: сеть или перейдите на вкладку Сеть.

На вкладке "Сеть" введите или выберите следующие значения параметров.

Настройка	Значение
Сетевой интерфейс
Виртуальная сеть	Оставьте значение по умолчанию — (новое) TutorVMRoutePref-rg-vnet.
Подсеть	Оставьте значение по умолчанию (new) default (10.1.0.0/24).
Общедоступный IP-адрес	Выберите Создать новое. В поле Имя введите myPublicIP. Для параметра Предпочтительный вариант маршрутизации выберите Интернет. В зоне доступности выберите "Зона 1". Нажмите кнопку ОК.

Выберите Просмотреть и создать.
Нажмите кнопку создания.

В этом разделе описано, как создать группу ресурсов, общедоступный IP-адрес и виртуальную машину с помощью Azure CLI. Общедоступный IP-адрес, созданный в предыдущем разделе, присоединен к виртуальной машине во время создания.

Создать группу ресурсов

Выполните команду az group create, чтобы создать группу ресурсов с именем TutorVMRoutePref-rg в расположении westus2.

  az group create \
    --name TutorVMRoutePref-rg \
    --location westus2

Создание общедоступного IP-адреса

Создайте стандартный зонально-избыточный общедоступный адрес IPv4 с именем myPublicIP в TutorVMRoutePref-rg с помощью команды az network public-ip create. ТегИнтернет применяется к общедоступному IP-адресу в качестве параметра команды CLI, который задает настройку маршрутизации Интернет.

az network public-ip create \
    --resource-group TutorVMRoutePref-rg \
    --name myPublicIP \
    --version IPv4 \
    --ip-tags 'RoutingPreference=Internet' \
    --sku Standard \
    --zone 1 2 3

Создать виртуальную машину

Используйте az vm create, чтобы создать виртуальную машину. Общедоступный IP-адрес, созданный в предыдущем разделе, добавляется как часть команды CLI и назначается виртуальной машине во время создания.

az vm create \
--name myVM \
--resource-group TutorVMRoutePref-rg \
--public-ip-address myPublicIP \
--size Standard_D2a_v4 \
--image MicrosoftWindowsServer:WindowsServer:2019-Datacenter:latest \
--admin-username azureuser

В этом разделе описано, как создать группу ресурсов, общедоступный IP-адрес и виртуальную машину с помощью Azure PowerShell. Общедоступный IP-адрес, созданный в предыдущем разделе, присоединен к виртуальной машине во время создания.

Создание группы ресурсов

Группа ресурсов Azure является логическим контейнером, в котором происходит развертывание ресурсов Azure и управление ими.

Создайте группу ресурсов с помощью New-AzResourceGroup с именем TutorVMRoutePref-rg в расположении westus2.

New-AzResourceGroup -Name 'TutorVMRoutePref-rg' -Location 'westus2'

Создание общедоступного IP-адреса

Используйте New-AzPublicIpAddress, чтобы создать стандартный общедоступный IPv4-адрес с зональной избыточностью с именем myPublicIP в группе ресурсов TutorVMRoutePref-rg. ТегИнтернет применяется к общедоступному IP-адресу в качестве параметра в команде PowerShell, включающей предпочтение маршрутизации Интернет.

## Create IP tag for Internet and Routing Preference. ##
$tag = @{
    IpTagType = 'RoutingPreference'
    Tag = 'Internet'
}
$ipTag = New-AzPublicIpTag @tag

## Create IP. ##
$ip = @{
    Name = 'myPublicIP'
    ResourceGroupName = 'TutorVMRoutePref-rg'
    Location = 'westus2'
    Sku = 'Standard'
    AllocationMethod = 'Static'
    IpAddressVersion = 'IPv4'
    IpTag = $ipTag
    Zone = 1,2,3
}
New-AzPublicIpAddress @ip

Создать виртуальную машину

Используйте New-AzVM для создания виртуальной машины. Общедоступный IP-адрес, созданный в предыдущем разделе, добавляется как часть команды PowerShell и прикрепляется к виртуальной машине во время создания.

## Create virtual machine. ##
$vm = @{
    ResourceGroupName = 'TutorVMRoutePref-rg'
    Location = 'West US 2'
    Name = 'myVM'
    PublicIpAddressName = 'myPublicIP'
}
New-AzVM @vm

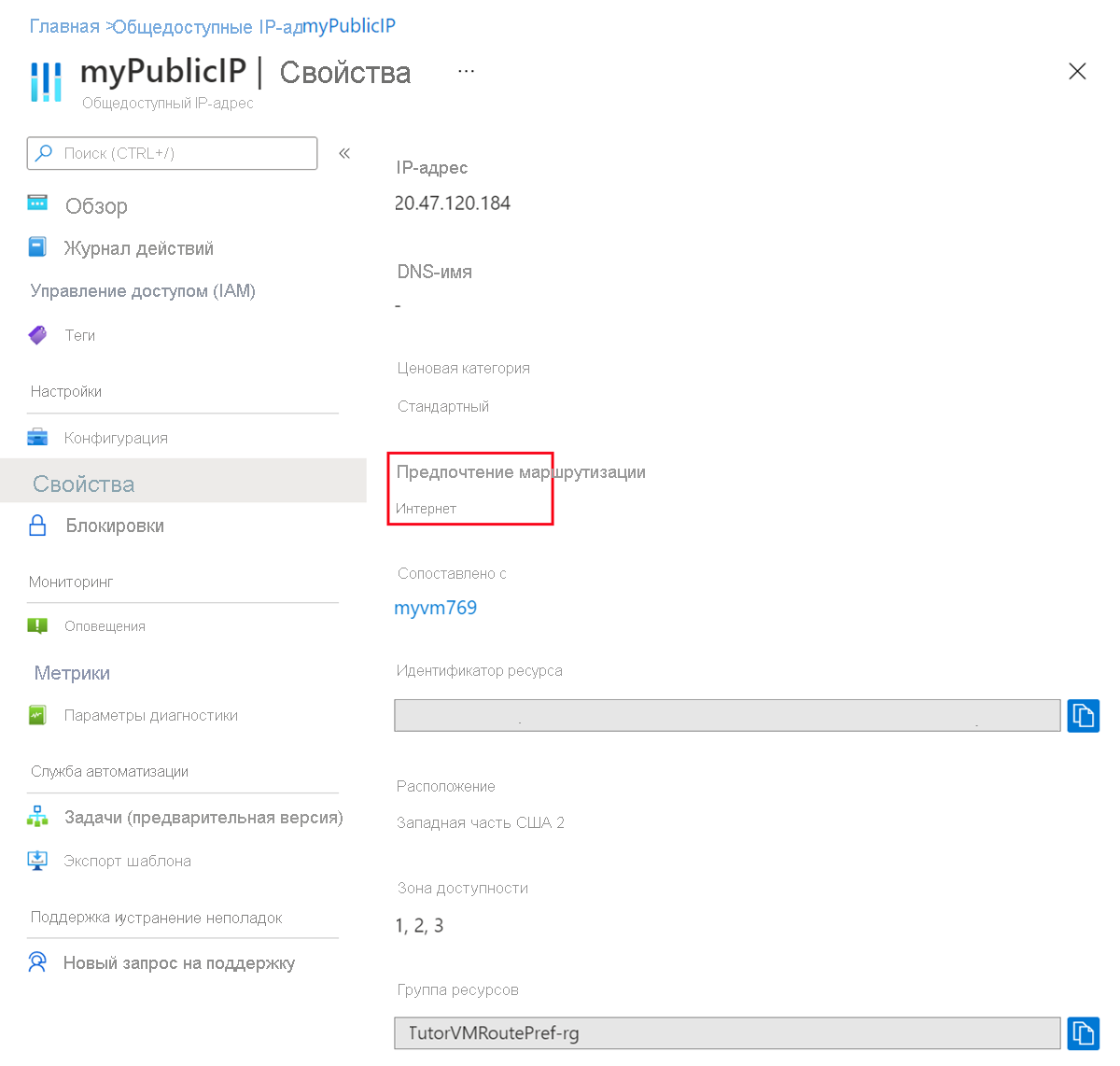

Проверка предпочтений маршрутизации в интернете

В этом разделе вы найдите ранее созданный общедоступный IP-адрес и проверьте предпочтения маршрутизации в Интернете с помощью портал Azure.

В поле поиска на портале введите общедоступный IP-адрес. В результатах поиска выберите Общедоступные IP-адреса.
В списке Общедоступные IP-адреса выберите myPublicIP.
Выберите Свойства в пункте Параметры.
Убедитесь, что в Предпочтительном варианте маршрутизации отображается Интернет.

В этом разделе вы используете az network public-ip show, чтобы убедиться, что для общедоступного IP-адреса настроено предпочтение маршрутизации в Интернет с помощью Azure CLI.

az network public-ip show \
    --resource-group TutorVMRoutePref-rg \
    --name myPublicIP \
    --query ipTags \
    --output tsv

В этом разделе описано, как использовать Get-AzPublicIpAddress , чтобы убедиться, что для общедоступного IP-адреса в Azure PowerShell настроена настройка предпочтения маршрутизации в Интернете .

$ip = @{
    ResourceGroupName = 'TutorVMRoutePref-rg'
    Name = 'myPublicIP'
}
Get-AzPublicIPAddress @ip | select -ExpandProperty IpTags

Очистка ресурсов

Если вы не собираетесь использовать это приложение в дальнейшем, удалите общедоступный IP-адрес. Для этого сделайте следующее:

В поле поиска в верхней части портала введите ResourceGroup.
Выберите элемент Группы ресурсов в результатах поиска.
Выберите TutorVMRoutePref-rg.
Выберите команду Удалить группу ресурсов.
Введите myResourceGroup в поле Введите имя группы ресурсов и нажмите кнопку Удалить.

Закончив настройку общедоступного IP-адреса для виртуальной машины, удалите группу ресурсов и все содержащиеся в ней ресурсы с помощью команды az group delete.

  az group delete \
    --name TutorVMRoutePref-rg

Закончив работу с виртуальный машиной и общедоступным IP-адресом, удалите группу ресурсов и все содержащиеся в ней ресурсы с помощью команды Remove-AzResourceGroup.

Remove-AzResourceGroup -Name 'TutorVMRoutePref-rg'

Следующие шаги

Перейдите к следующей статье, чтобы узнать, как создать виртуальную машину со смешанным предпочтительным вариантом маршрутизации:

Настройка двух вариантов параметров маршрутизации для виртуальной машины
