Настройка аварийного восстановления локальных Hyper-V виртуальных машин в Azure

Служба Azure Site Recovery способствует стратегии аварийного восстановления путем управления и оркестровки репликации, переключения на резерв и возврата для локальных серверов и виртуальных машин Azure.

В этом учебном пособии представлено третье руководство из серии, где показано, как настроить внутренние Hyper-V виртуальные машины для аварийного восстановления в Azure. Это руководство относится к Hyper-V виртуальным машинам, которым не управляет Microsoft System Center Virtual Machine Manager.

В этом руководстве описано, как:

Предпосылки

Это руководство является третьим в серии учебников. Предполагается, что вы уже выполнили задачи в первых двух руководствах:

1. Подготовка Azure
2. Подготовка локальных серверов Hyper-V

Подготовка инфраструктуры

Перед настройкой аварийного восстановления локальных Hyper-V виртуальных машин в Azure важно подготовить инфраструктуру.

Планирование развертывания

1. На портале Azure перейдите в хранилища служб восстановления и выберите свое хранилище. В предыдущем руководстве вы подготовили хранилище ContosoVMVault .

2. На панели команд хранилища выберите Включить Site Recovery.

3. На сайте Site Recovery в плитке Hyper-V машин в Azure выберите "Подготовка инфраструктуры".

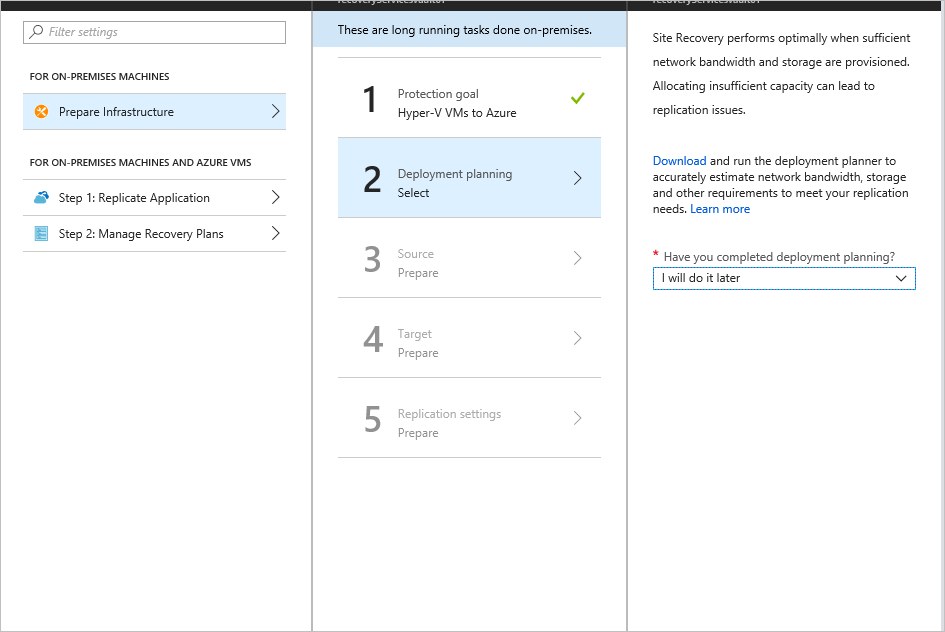

4. На Подготовка инфраструктуры выберите вкладку Планирование развертывания. Для пункта Планирование развертывания завершено? выберите Я сделаю это позже.

   Подсказка

   В этом руководстве не требуется использовать планировщик развертывания. Если вы планируете крупное развертывание, скачайте планировщик развертывания для Hyper-V из ссылки на панели. Узнать больше о планировании развертывания Hyper-V.



5. Выберите Далее.

Параметры источника

Чтобы настроить исходную среду, создайте сайт Hyper-V. Вы добавляете на сайт узлы Hyper-V, содержащие виртуальные машины, которые необходимо реплицировать. Затем вы скачиваете и устанавливаете плагин Azure Site Recovery и агент Служб восстановления Microsoft Azure (MARS) для Azure Site Recovery на каждом узле и регистрируете сайт Hyper-V в защищенном хранилище.

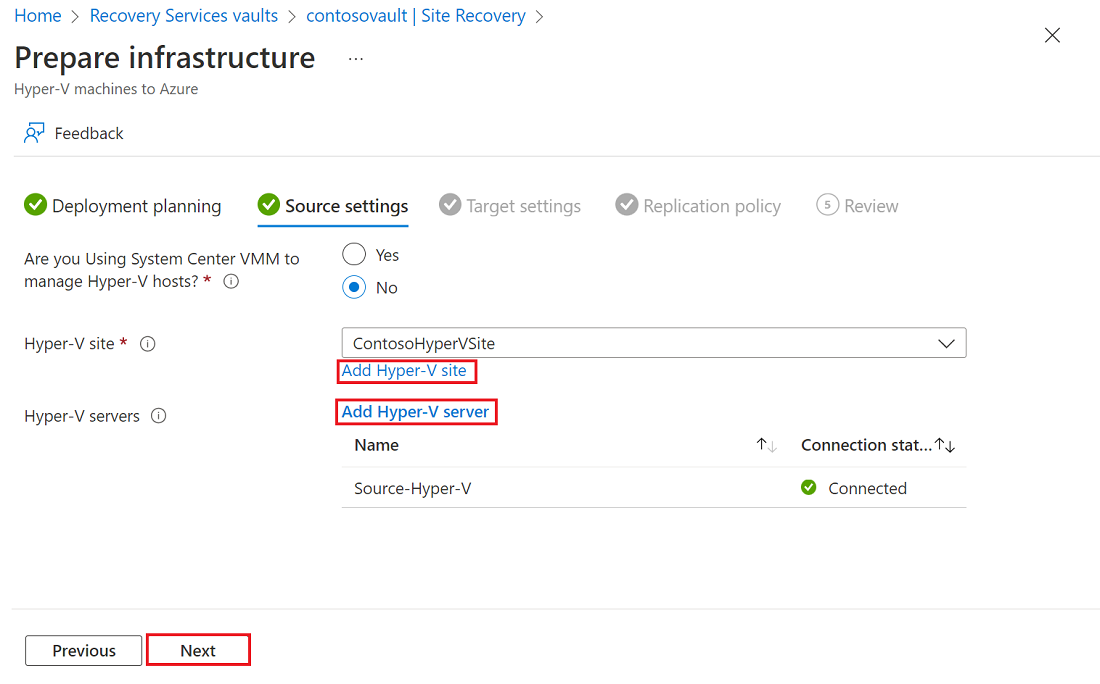

1. На вкладке "Параметры источника" на вкладке "Подготовка инфраструктуры" выполните следующие действия:

   1. Если вы используете System Center VMM для управления Hyper-V узлами? выберите "Нет".

   2. Для Hyper-V сайта введите имя сайта. Вы также можете использовать параметр "Добавить сайт Hyper-V" для добавления нового Hyper-V сайта. Например, используйте ContosoHyperVSite.

   3. Для серверовHyper-V выберите "Добавить сервер Hyper-V" , чтобы добавить сервер.

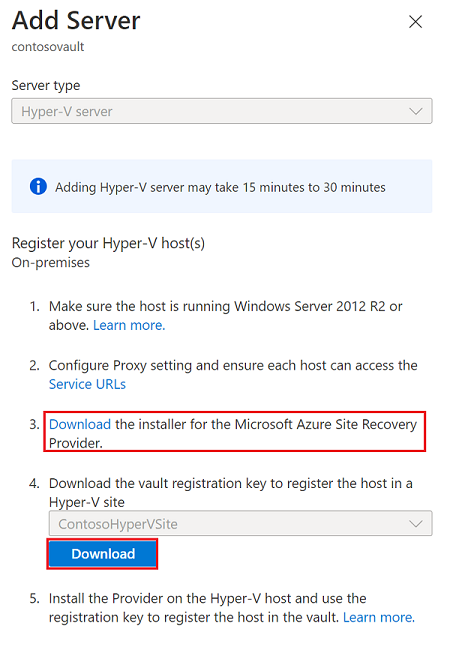

   4. На сервере добавления выполните следующие действия:

      1. Скачайте установщик для поставщика Microsoft Azure Site Recovery.



      2. Скачайте ключ регистрации для хранилища. Этот ключ необходим для доступа к поставщику. Ключ действителен в течение пяти дней. Подробнее.

      3. Выберите созданный сайт.

2. Выберите Далее.

Site Recovery проверяет наличие совместимых учетных записей хранения Azure и сетей в подписке Azure.

Установка поставщика

Установите скачанный файл установки (AzureSiteRecoveryProvider.exe) на каждом узле Hyper-V, который необходимо добавить на сайт Hyper-V. Программа установки устанавливает поставщика Site Recovery и агента служб восстановления (MARS для Azure Site Recovery) на каждом узле Hyper-V.

1. Запустите файл установки.
2. В мастере установки поставщика Azure Site Recovery выберите использование Microsoft Update для проверки обновлений поставщика.
3. При установке примите расположение установки по умолчанию для поставщика и агента, а затем нажмите кнопку "Установить".
4. После установки в мастере регистрации Microsoft Azure Site Recovery для параметров хранилища нажмите кнопку "Обзор". В файле ключей выберите скачанный файл ключа хранилища.
5. Выберите подписку Azure Site Recovery, имя хранилища (ContosoVMVault) и сайт Hyper-V (ContosoHyperVSite), к которому принадлежит сервер Hyper-V.
6. В параметрах прокси-сервера выберите "Подключиться непосредственно к Azure Site Recovery" без прокси-сервера.
7. После регистрации сервера в хранилище выберите Готово.

Метаданные с сервера Hyper-V извлекаются Azure Site Recovery, и сервер отображается в инфраструктуре Site Recovery, в хостахHyper-V. Этот процесс может занять до 30 минут.

Установите поставщика на сервер Hyper-V Core

Если вы используете сервер Hyper-V Core, скачайте файл установки и выполните следующие действия:

1. Извлеките файлы из AzureSiteRecoveryProvider.exe в локальный каталог, выполнив следующую команду:

   AzureSiteRecoveryProvider.exe /x:. /q

2. Выполните .\setupdr.exe /i. Результаты регистрируются в файл %Programdata%\ASRLogs\DRASetupWizard.log.

3. Зарегистрируйте сервер, выполнив следующую команду:

   cd "C:\Program Files\Microsoft Azure Site Recovery Provider"
   "C:\Program Files\Microsoft Azure Site Recovery Provider\DRConfigurator.exe" /r /Friendlyname "FriendlyName of the Server" /Credentials "path to where the credential file is saved"


Целевые параметры

Выберите и проверьте целевые ресурсы:

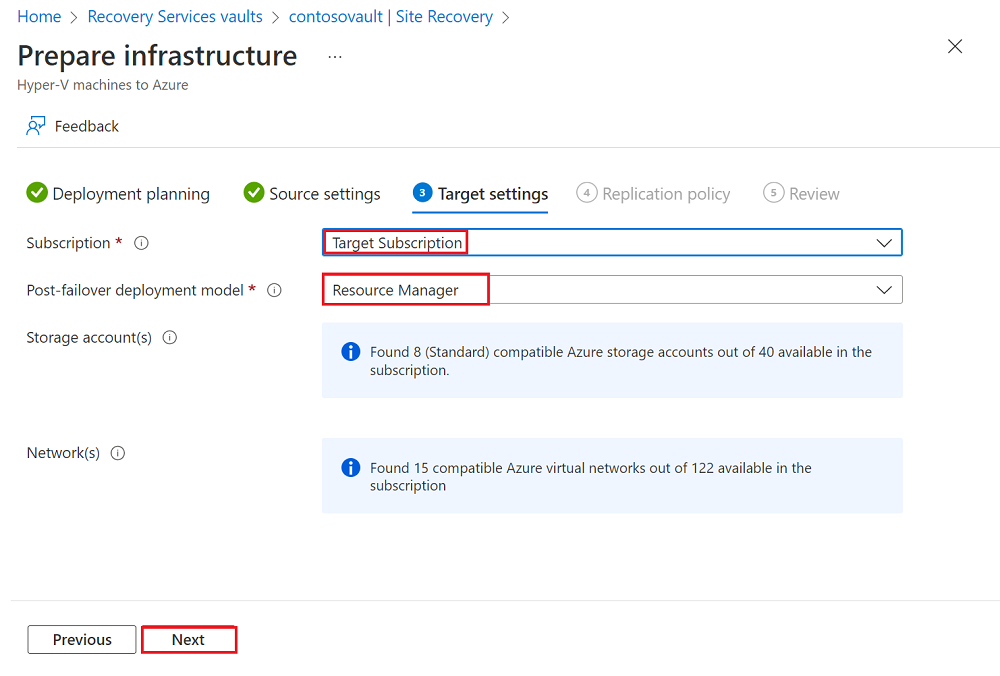

1. На вкладке "Параметры целевого объекта" на вкладке "Подготовка инфраструктуры" выполните следующие действия:

   1. Чтобы выбрать подписку, укажите подписку и группу ресурсов (ContosoRG), в которой виртуальные машины Azure будут созданы после процедуры отказа.
   2. Для модели развертывания после сбоя выберите модель развертывания Resource Manager.



2. Выберите Далее.

Политика репликации

На вкладке "Подготовка инфраструктуры" на вкладке "Политика репликации " выполните следующие действия:

1. Для политики репликации выберите политику репликации.

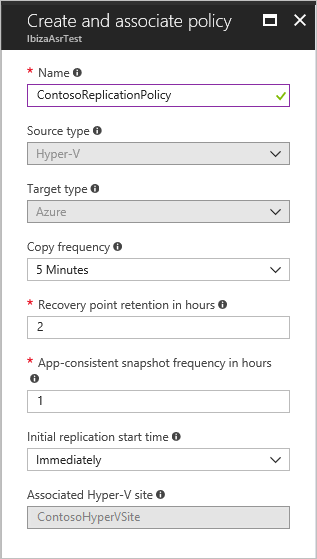

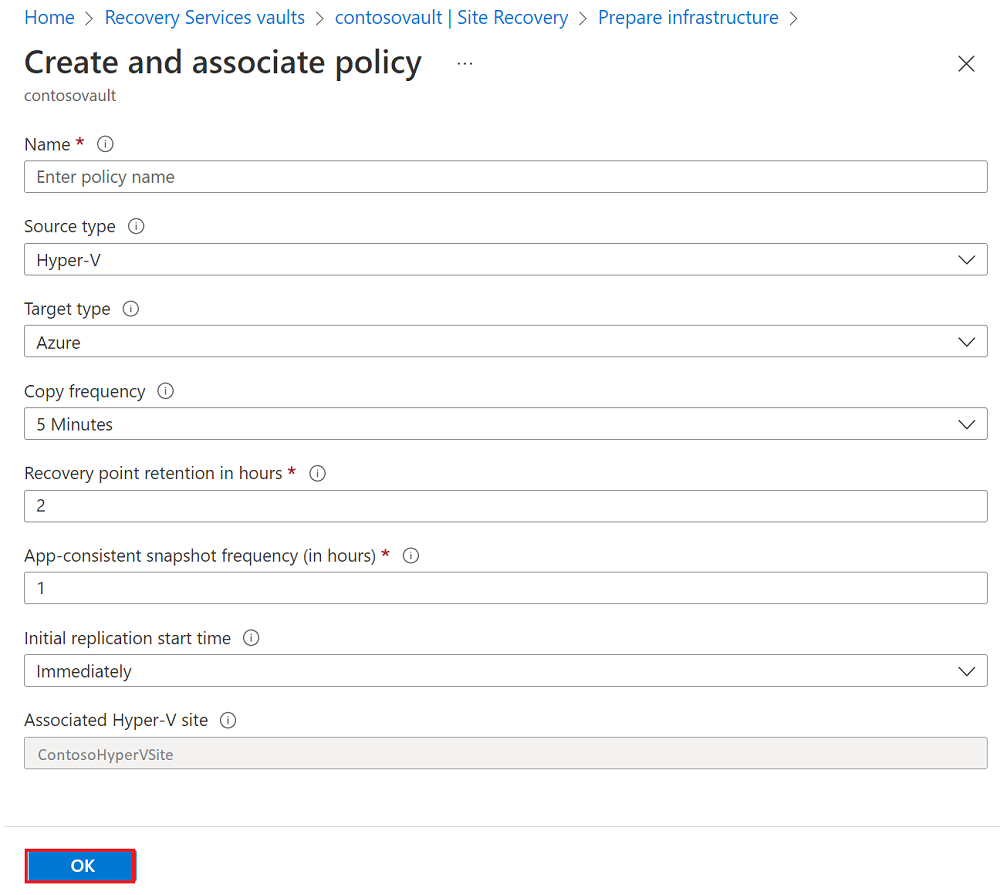

   Если у вас нет политики репликации, выберите ссылку Создать новую политику и связать, чтобы создать новую политику. В области "Создание и связывание политики " выполните следующие действия.

   1. В поле "Имя" введите имя политики. Например, используйте ContosoReplicationPolicy.
   2. Для типа источника выберите сайт ContosoHyperVSite .
   3. Для типа цели проверьте цель (Azure), подписку на хранилище и режим развертывания Resource Manager.
   4. Для частоты копирования выберите 5 минут.
   5. Для хранения точек восстановления в часах выберите 2.
   6. Для частоты снимков, согласованных с приложениями, выберите 1.
   7. Для времени начала начальной репликации нажмите кнопку "Немедленно".
   8. Выберите ОК, чтобы создать политику. При создании новой политики она автоматически связывается с указанным сайтом Hyper-V.



2. Выберите Далее.

3. На вкладке "Рецензирование " просмотрите выбранные элементы и нажмите кнопку "Создать".

Вы можете отслеживать ход выполнения в уведомлениях портала Azure. После завершения задания начальная репликация будет завершена, и виртуальная машина будет готова к переключению.

Включение репликации

1. В портале Azure перейдите в хранилища Recovery Services и выберите нужное хранилище.

2. На панели команд хранилища выберите Включить Site Recovery.

3. На сайте Site Recovery, в разделе Hyper-V компьютеры в Azure, выберите Включить репликацию.

4. На вкладке "Включить репликацию" на вкладке "Исходная среда " выберите исходное расположение и нажмите кнопку "Далее".

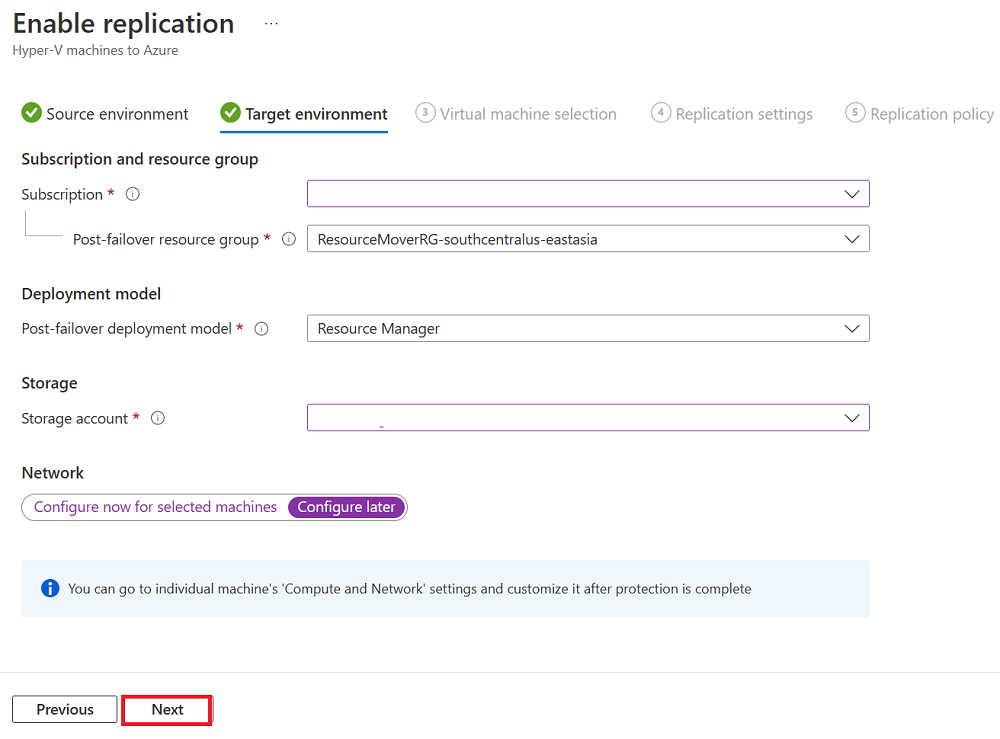

5. На вкладке "Целевая среда" выполните следующие действия:

   1. Для подписки введите или выберите подписку.
   2. Для группы ресурсов после сбоя выберите имя группы ресурсов для отработки отказа.
   3. Для модели развертывания после сбоя выберите Resource Manager.
   4. Для учетной записи хранения введите или выберите учетную запись хранения.



6. Выберите Далее.

7. На вкладке выбора виртуальной машины выберите виртуальную машину для репликации, а затем нажмите кнопку "Далее".

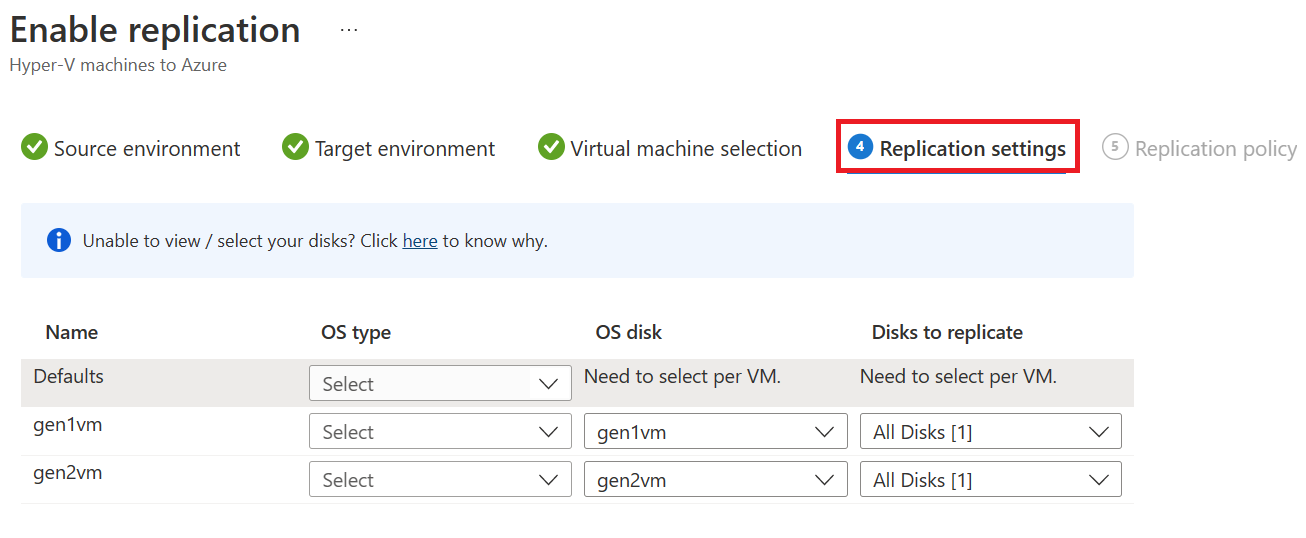

8. На вкладке "Параметры репликации " выберите и проверьте сведения о диске, а затем нажмите кнопку "Далее".

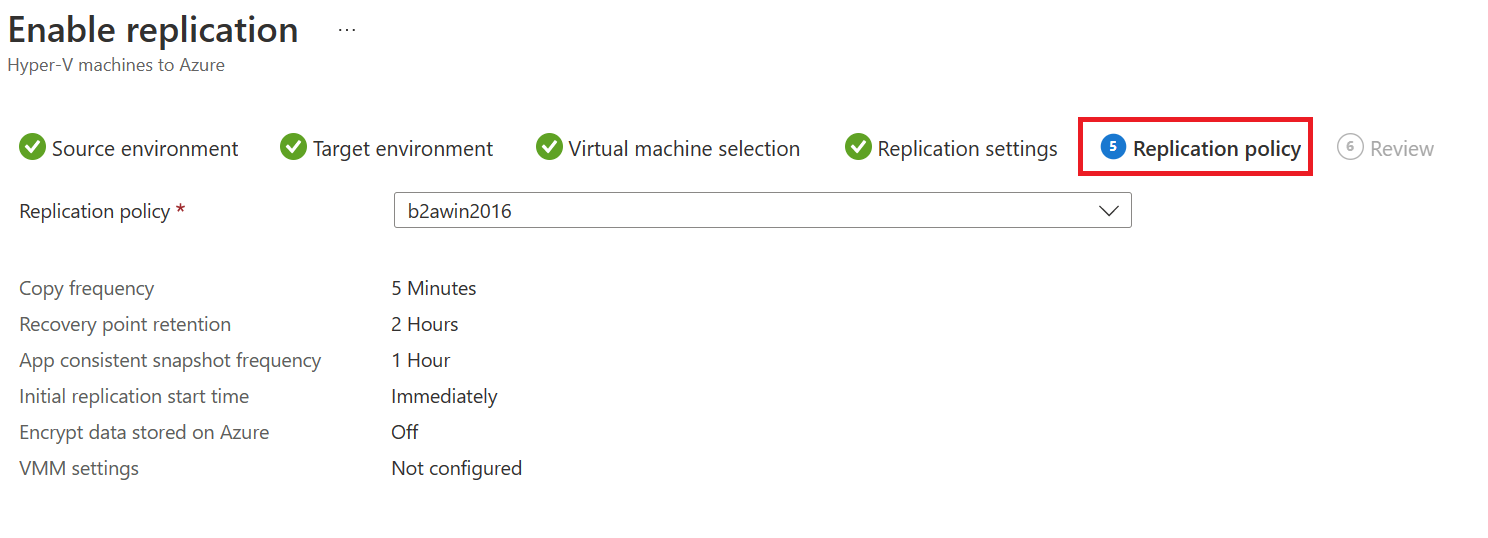

9. На вкладке политики репликации убедитесь, что выбрана правильная политика репликации, а затем нажмите кнопку "Далее".



10. На вкладке "Рецензирование" просмотрите выбранные элементы и нажмите кнопку "Включить репликацию".

Дальнейшие действия

Узнать больше о проведении тренировки по аварийному восстановлению.
