Руководство. Развертывание приложения Java в кластере Service Fabric в Azure

Это руководство является частью трех серии и показывает, как развернуть приложение Service Fabric в кластере в Azure.

В третьей части цикла вы узнаете, как выполнять такие задачи:

Создание защищенного кластера Linux в Azure
Развертывание приложения в кластере

Из этого цикла руководств вы узнаете, как выполнять следующие задачи:

Создание приложения Java Reliable Services для Service Fabric
Развертывание и отладка приложения в локальном кластере.
Развертывание приложения в кластере Azure
Настройка мониторинга и диагностики приложения
Настройте CI/CD

Предпосылки

Перед началом работы с этим руководством выполните следующие действия:

Если у вас еще нет подписки Azure, создайте бесплатную учетную запись.
Установка Azure CLI
Установка пакета SDK Service Fabric для Mac или Linux
Установка Python 3

Создание кластера Service Fabric в Azure

Ниже приведены действия по созданию необходимых ресурсов, необходимых для развертывания приложения в кластере Service Fabric. Кроме того, проводятся работы по настройке ресурсов, необходимых для мониторинга состояния вашего решения с использованием стека ELK (Elasticsearch, Logstash, Kibana). В частности, Центры событий используются в качестве приемника для журналов из Service Fabric. Он настроен для отправки журналов из кластера Service Fabric в экземпляр Logstash.

Откройте терминал и скачайте следующий пакет, содержащий необходимые вспомогательные скрипты и шаблоны для создания ресурсов в Azure.
```
git clone https://github.com/Azure-Samples/service-fabric-java-quickstart.git
```
Вход в учетную запись Azure
```
az login
```
Задайте подписку Azure, которую вы хотите использовать для создания ресурсов
```
az account set --subscription [SUBSCRIPTION-ID]
```
В папке service-fabric-java-quickstart/AzureCluster выполните следующую команду, чтобы создать сертификат кластера в Key Vault. Этот сертификат используется для защиты кластера Service Fabric. Укажите регион (должен совпадать с кластером Service Fabric), имя группы ресурсов хранилища ключей, имя хранилища ключей, пароль сертификата и DNS-имя кластера.
```
./new-service-fabric-cluster-certificate.sh [REGION] [KEY-VAULT-RESOURCE-GROUP] [KEY-VAULT-NAME] [CERTIFICATE-PASSWORD] [CLUSTER-DNS-NAME-FOR-CERTIFICATE]

Example: ./new-service-fabric-cluster-certificate.sh 'westus' 'testkeyvaultrg' 'testkeyvault' '<password>' 'testservicefabric.westus.cloudapp.azure.com'
```
Предыдущая команда возвращает следующие сведения, которые следует отметить для последующего использования.
```
Source Vault Resource Id: /subscriptions/<subscription_id>/resourceGroups/testkeyvaultrg/providers/Microsoft.KeyVault/vaults/<name>
Certificate URL: https://<name>.vault.azure.net/secrets/<cluster-dns-name-for-certificate>/<guid>
Certificate Thumbprint: <THUMBPRINT>
```
Создание группы ресурсов для учетной записи хранения, в которой хранятся журналы
```
az group create --location [REGION] --name [RESOURCE-GROUP-NAME]

Example: az group create --location westus --name teststorageaccountrg
```

Создание учетной записи хранения, которая будет использоваться для хранения журналов, которые будут созданы

az storage account create -g [RESOURCE-GROUP-NAME] -l [REGION] --name [STORAGE-ACCOUNT-NAME] --kind Storage

Example: az storage account create -g teststorageaccountrg -l westus --name teststorageaccount --kind Storage

Перейдите на портал Azure и откройте вкладку Разделенная подпись доступа для вашей учетной записи хранилища. Создайте маркер SAS следующим образом.
Скопируйте URL-адрес SAS учетной записи и задайте его для использования при создании кластера Service Fabric. Он похож на следующий URL-адрес:
```
?sv=2017-04-17&ss=bfqt&srt=sco&sp=rwdlacup&se=2018-01-31T03:24:04Z&st=2018-01-30T19:24:04Z&spr=https,http&sig=IrkO1bVQCHcaKaTiJ5gilLSC5Wxtghu%2FJAeeY5HR%2BPU%3D
```
Создайте группу ресурсов, содержащую ресурсы Концентратора событий. Центры событий используются для отправки сообщений из Service Fabric на сервер, на котором выполняются ресурсы ELK.
```
az group create --location [REGION] --name [RESOURCE-GROUP-NAME]

Example: az group create --location westus --name testeventhubsrg
```
Создайте ресурс Центров событий с помощью следующей команды. Следуйте инструкциям, чтобы ввести сведения об именах: "namespaceName", "eventHubName", "consumerGroupName", "sendAuthorizationRule" и "receiveAuthorizationRule".
```
az deployment group create -g [RESOURCE-GROUP-NAME] --template-file eventhubsdeploy.json

Example:
az deployment group create -g testeventhubsrg --template-file eventhubsdeploy.json
Please provide string value for 'namespaceName' (? for help): testeventhubnamespace
Please provide string value for 'eventHubName' (? for help): testeventhub
Please provide string value for 'consumerGroupName' (? for help): testeventhubconsumergroup
Please provide string value for 'sendAuthorizationRuleName' (? for help): sender
Please provide string value for 'receiveAuthorizationRuleName' (? for help): receiver
```
Скопируйте содержимое поля вывода в выходных данных JSON предыдущей команды. Сведения отправителя используются при создании кластера Service Fabric. Имя получателя и ключ должны быть сохранены для использования в следующем руководстве, когда служба Logstash настроена для получения сообщений из Концентратора событий. Следующий блок данных является примером выходных данных в формате JSON:
```
"outputs": {
    "receiver Key": {
        "type": "String",
        "value": "[KEY]"
    },
    "receiver Name": {
        "type": "String",
        "value": "receiver"
    },
    "sender Key": {
        "type": "String",
        "value": "[KEY]"
    },
    "sender Name": {
        "type": "String",
        "value": "sender"
    }
}
```
Запустите скрипт eventhubssastoken.py , чтобы создать URL-адрес SAS для созданного ресурса EventHubs. Этот URL-адрес SAS используется кластером Service Fabric для отправки журналов в Центры событий. В результате политика отправителя используется для создания URL-адреса. Скрипт возвращает URL-адрес SAS для ресурса Центров событий, который используется на следующем шаге:
```
python3 eventhubssastoken.py 'testeventhubs' 'testeventhubs' 'sender' '[PRIMARY-KEY]'
```
Скопируйте значение поля sr в возвращенном формате JSON. Значение поля sr — это маркер SAS для EventHubs. Следующий URL-адрес является примером поля sr :
```
https%3A%2F%testeventhub.servicebus.windows.net%testeventhub&sig=7AlFYnbvEm%2Bat8ALi54JqHU4i6imoFxkjKHS0zI8z8I%3D&se=1517354876&skn=sender
```
URL-адрес SAS для EventHubs следует структуре: https://<namespacename>.servicebus.windows.net/<eventhubsname>?sr=<sastoken> Например: https://testeventhubnamespace.servicebus.windows.net/testeventhub?sr=https%3A%2F%testeventhub.servicebus.windows.net%testeventhub&sig=7AlFYnbvEm%2Bat8ALi54JqHU4i6imoFxkjKHS0zI8z8I%3D&se=1517354876&skn=sender
Откройте файлsfdeploy.parameters.json и замените следующее содержимое из предыдущих шагов. [SAS-URL-STORAGE-ACCOUNT] было отмечено на восьмом этапе. [SAS-URL-EVENT-HUBS] было отмечено на шаге 11.
```
"applicationDiagnosticsStorageAccountName": {
    "value": "teststorageaccount"
},
"applicationDiagnosticsStorageAccountSasToken": {
    "value": "[SAS-URL-STORAGE-ACCOUNT]"
},
"loggingEventHubSAS": {
    "value": "[SAS-URL-EVENT-HUBS]"
}
```
Открываетсяsfdeploy.parameters.json. Измените следующие параметры и сохраните файл.
- clusterName. Используйте только строчные буквы и цифры.
- adminUserName (значение, отличное от пустого)
- adminPassword (значение, отличное от пустого)

Выполните следующую команду, чтобы создать кластер Service Fabric

az sf cluster create --location 'westus' --resource-group 'testlinux' --template-file sfdeploy.json --parameter-file sfdeploy.parameters.json --secret-identifier <certificate_url_from_step4>

Развертывание приложения в кластере

Перед развертыванием приложения необходимо добавить следующий фрагмент кода в файл Voting/VotingApplication/ApplicationManifest.xml . Поле X509FindValue — это отпечаток, возвращенный на четвертом шаге раздела Создание кластера Service Fabric в Azure. Этот фрагмент вложен в поле ApplicationManifest (корневое поле).
```
<Certificates>
      <SecretsCertificate X509FindType="FindByThumbprint" X509FindValue="[CERTIFICATE-THUMBPRINT]" />
</Certificates>
```
Чтобы развернуть приложение в этом кластере, необходимо использовать SFCTL для установления подключения к кластеру. SFCTL требует PEM-файл с открытым и закрытым ключом для подключения к кластеру. Выполните следующую команду, чтобы создать PEM-файл с открытым и закрытым ключом.
```
openssl pkcs12 -in <clustername>.<region>.cloudapp.azure.com.pfx -out sfctlconnection.pem -nodes -passin pass:<password>
```

Выполните следующую команду для подключения к кластеру.

sfctl cluster select --endpoint https://<clustername>.<region>.cloudapp.azure.com:19080 --pem sfctlconnection.pem --no-verify

Чтобы развернуть приложение, перейдите в папку Voting/Scripts и запустите скрипт install.sh .
```
./install.sh
```
Чтобы получить доступ к Service Fabric Explorer, откройте любимый браузер и введите https://testlinuxcluster.westus.cloudapp.azure.com:19080. Выберите сертификат из хранилища сертификатов, который вы хотите использовать для подключения к этой конечной точке. При использовании компьютера Linux сертификаты, созданные скриптом new-service-fabric-cluster-certificate.sh , необходимо импортировать в Chrome, чтобы просмотреть Service Fabric Explorer. Если вы используете Mac, необходимо установить PFX-файл в цепочку ключей. Вы заметили, что приложение установлено в кластере.

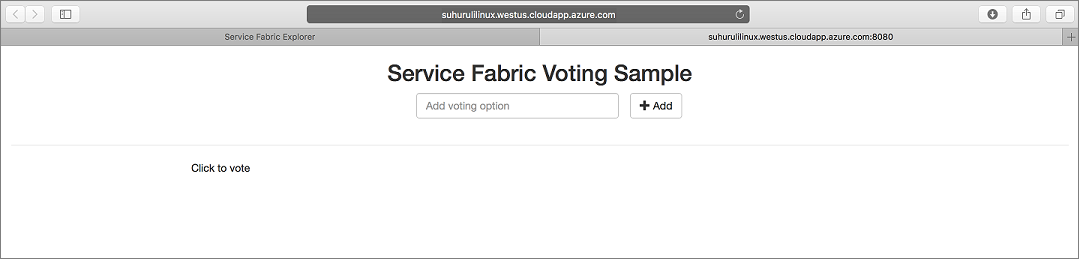

Чтобы получить доступ к приложению, введите https://testlinuxcluster.westus.cloudapp.azure.com:8080
Чтобы удалить приложение из кластера, запустите скрипт uninstall.sh в папке "Скрипты"
```
./uninstall.sh
```

Дальнейшие действия

Из этого руководства вы узнали, как:

Создание защищенного кластера Linux в Azure
Создание ресурсов, необходимых для мониторинга с помощью ELK

Перейдите к следующему уроку:

Настройка мониторинга и диагностики
