Краткое руководство: Создание Azure Route Server с помощью шаблона ARM

В этом кратком руководстве показано, как использовать шаблон Azure Resource Manager (шаблон ARM) для развертывания сервера маршрутизации Azure в новой или существующей виртуальной сети. Azure Route Server обеспечивает динамическую маршрутизацию между виртуальной сетью и виртуальными сетевыми устройствами через пиринг BGP, автоматически управляя обмена маршрутами в сетевой инфраструктуре.

Выполнив это краткое руководство, вы развернете функционирующие серверы маршрутизации с необходимой сетевой инфраструктурой и готовыми к настройке пиринга BGP.

Шаблон Azure Resource Manager — это файл нотации объектов JavaScript (JSON), который определяет инфраструктуру и конфигурацию проекта. В шаблоне используется декларативный синтаксис. Вы описываете предполагаемое развертывание без написания последовательности команд программирования для создания развертывания.

Если ваша среда соответствует предварительным требованиям и вы знакомы с использованием шаблонов ARM, нажмите кнопку "Развернуть в Azure", чтобы открыть шаблон в портале Azure.

Предварительные требования

Перед началом работы убедитесь, что у вас есть следующие требования:

Учетная запись Azure с активной подпиской. Создайте учетную запись бесплатно .
Знакомство с ограничениями службы Azure Route Server.

Просмотрите шаблон

Шаблон, используемый в этом кратком руководстве, взят из шаблонов быстрого запуска Azure. Этот шаблон ARM развертывает полную среду сервера маршрутизации, включая инфраструктуру виртуальной сети и конфигурацию пиринга BGP.

Шаблон создает следующие ресурсы:

Сервер маршрутизации Azure в новой или существующей виртуальной сети
Выделенная подсеть с именем RouteServerSubnet для размещения сервера маршрутизации
Конфигурация пиринга BGP с указанным ASN однорангового узла и IP-адресом однорангового узла.

{
  "$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "metadata": {
    "_generator": {
      "name": "bicep",
      "version": "0.5.6.12127",
      "templateHash": "3572840517141664306"
    }
  },
  "parameters": {
    "vnetName": {
      "type": "string",
      "defaultValue": "routeservervnet",
      "metadata": {
        "description": "Name of new or existing vnet to which Azure Route Server should be deployed."
      }
    },
    "vnetIpPrefix": {
      "type": "string",
      "defaultValue": "10.1.0.0/16",
      "metadata": {
        "description": "IP prefix for available addresses in vnet address space."
      }
    },
    "vnetNew_or_Existing": {
      "type": "string",
      "defaultValue": "New",
      "allowedValues": [
        "New",
        "Existing"
      ],
      "metadata": {
        "description": "Specify whether to provision new vnet or deploy to existing vnet."
      }
    },
    "routeServerSubnetIpPrefix": {
      "type": "string",
      "defaultValue": "10.1.1.0/26",
      "metadata": {
        "description": "Route Server subnet IP prefix MUST be within vnet IP prefix address space."
      }
    },
    "publicIpNew_or_Existing": {
      "type": "string",
      "defaultValue": "New",
      "allowedValues": [
        "New",
        "Existing"
      ],
      "metadata": {
        "description": "Specify whether to provision new standard public IP or deploy using existing standard public IP."
      }
    },
    "publicIpName": {
      "type": "string",
      "defaultValue": "routeserverpip",
      "metadata": {
        "description": "Name of the standard Public IP used for the Route Server"
      }
    },
    "firstRouteServerName": {
      "type": "string",
      "defaultValue": "routeserver",
      "metadata": {
        "description": "Name of Route Server."
      }
    },
    "routeServerBgpConnectionName": {
      "type": "string",
      "defaultValue": "conn1",
      "metadata": {
        "description": "Name of BGP connection."
      }
    },
    "peerAsn": {
      "type": "int",
      "defaultValue": 65002,
      "metadata": {
        "description": "Peer ASN connecting to."
      }
    },
    "peerIp": {
      "type": "string",
      "defaultValue": "10.0.1.4",
      "metadata": {
        "description": "Peer IP connecting to."
      }
    },
    "location": {
      "type": "string",
      "defaultValue": "[resourceGroup().location]",
      "metadata": {
        "description": "Azure region for Route Server and virtual network."
      }
    }
  },
  "variables": {
    "ipconfigName": "ipconfig1",
    "routeServerSubnetName": "RouteServerSubnet"
  },
  "resources": [
    {
      "condition": "[equals(parameters('vnetNew_or_Existing'), 'New')]",
      "type": "Microsoft.Network/virtualNetworks",
      "apiVersion": "2020-05-01",
      "name": "[parameters('vnetName')]",
      "location": "[parameters('location')]",
      "properties": {
        "addressSpace": {
          "addressPrefixes": [
            "[parameters('vnetIpPrefix')]"
          ]
        }
      }
    },
    {
      "type": "Microsoft.Network/virtualNetworks/subnets",
      "apiVersion": "2020-05-01",
      "name": "[format('{0}/{1}', parameters('vnetName'), variables('routeServerSubnetName'))]",
      "properties": {
        "addressPrefix": "[parameters('routeServerSubnetIpPrefix')]"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualNetworks', parameters('vnetName'))]"
      ]
    },
    {
      "condition": "[equals(parameters('publicIpNew_or_Existing'), 'New')]",
      "type": "Microsoft.Network/publicIPAddresses",
      "apiVersion": "2020-05-01",
      "name": "[parameters('publicIpName')]",
      "location": "[parameters('location')]",
      "sku": {
        "name": "Standard"
      },
      "properties": {
        "publicIPAllocationMethod": "Static",
        "publicIPAddressVersion": "IPv4",
        "idleTimeoutInMinutes": 4
      }
    },
    {
      "type": "Microsoft.Network/virtualHubs",
      "apiVersion": "2020-06-01",
      "name": "[parameters('firstRouteServerName')]",
      "location": "[parameters('location')]",
      "properties": {
        "sku": "Standard"
      }
    },
    {
      "type": "Microsoft.Network/virtualHubs/ipConfigurations",
      "apiVersion": "2020-06-01",
      "name": "[format('{0}/{1}', parameters('firstRouteServerName'), variables('ipconfigName'))]",
      "properties": {
        "subnet": {
          "id": "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('vnetName'), variables('routeServerSubnetName'))]"
        },
        "publicIPAddress": {
          "id": "[resourceId('Microsoft.Network/publicIPAddresses', parameters('publicIpName'))]"
        }
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualHubs', parameters('firstRouteServerName'))]",
        "[resourceId('Microsoft.Network/publicIPAddresses', parameters('publicIpName'))]",
        "[resourceId('Microsoft.Network/virtualNetworks/subnets', parameters('vnetName'), variables('routeServerSubnetName'))]"
      ]
    },
    {
      "type": "Microsoft.Network/virtualHubs/bgpConnections",
      "apiVersion": "2020-06-01",
      "name": "[format('{0}/{1}', parameters('firstRouteServerName'), parameters('routeServerBgpConnectionName'))]",
      "properties": {
        "peerAsn": "[parameters('peerAsn')]",
        "peerIp": "[parameters('peerIp')]"
      },
      "dependsOn": [
        "[resourceId('Microsoft.Network/virtualHubs', parameters('firstRouteServerName'))]",
        "[resourceId('Microsoft.Network/virtualHubs/ipConfigurations', parameters('firstRouteServerName'), variables('ipconfigName'))]"
      ]
    }
  ]
}

Ресурсы шаблона

В шаблоне определены следующие ресурсы Azure:

Microsoft.Network/virtualNetworks — виртуальная сеть для размещения сервера маршрутов
Microsoft.Network/virtualNetworks/subnets — две подсети, включая необходимую подсеть RouteServerSubnet
Microsoft.Network/virtualHubs — ресурс развертывания сервера маршрутизации
Microsoft.Network/virtualHubs/ipConfigurations — IP-конфигурация для сервера маршрутизации
Microsoft.Network/virtualHubs/bgpConnections — конфигурация пиринга BGP с одноранговым ASN и IP-адресом однорангового узла

Дополнительные шаблоны, связанные с сетями Azure, см. в статье "Шаблоны быстрого запуска Azure".

Развертывание шаблона

Шаблон можно развернуть с помощью Azure PowerShell в Azure Cloud Shell или в локальной среде выполнения PowerShell.

Выберите Open Cloud Shell из следующего блока кода, чтобы открыть Azure Cloud Shell, а затем следуйте инструкциям для входа в Azure:

$projectName = Read-Host -Prompt "Enter a project name that is used for generating resource names"
$location = Read-Host -Prompt "Enter the location (i.e. centralus)"
$templateUri = "https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/quickstarts/microsoft.network/route-server/azuredeploy.json"

$resourceGroupName = "${projectName}rg"

New-AzResourceGroup -Name $resourceGroupName -Location "$location"
New-AzResourceGroupDeployment -ResourceGroupName $resourceGroupName -TemplateUri $templateUri

Read-Host -Prompt "Press [ENTER] to continue ..."

Подождите, пока появится запрос из консоли.

Выберите Копировать из предыдущего блока кода, чтобы скопировать сценарий PowerShell.
Щелкните правой кнопкой в области консоли оболочки и выберите Вставить.
Введите значения при появлении запроса:
- Имя проекта: используется для создания имен ресурсов (имя группы ресурсов будет именем проекта с добавлением rg ).
- Расположение: регион Azure, где будут развернуты ресурсы

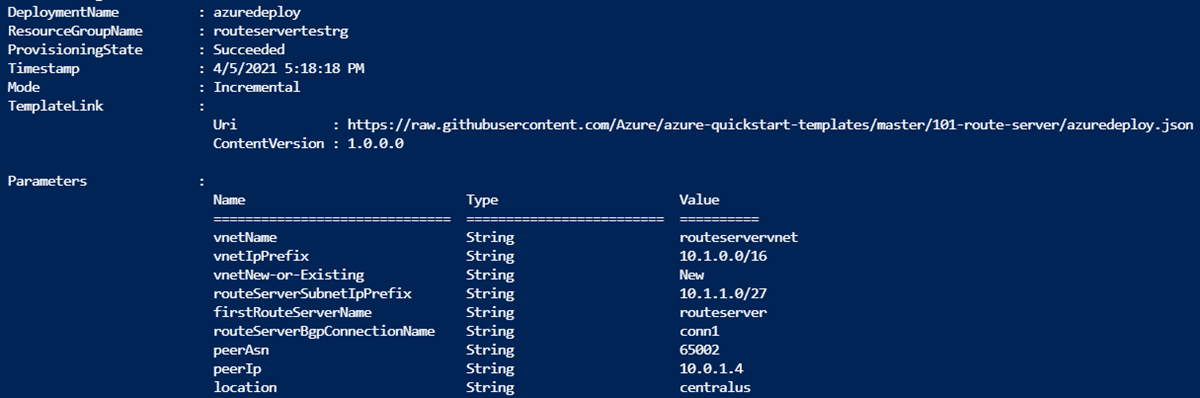

Развертывание занимает около 20 минут. По завершении выходные данные должны быть похожи на:

Azure PowerShell используется для развертывания шаблона в этом примере. Вы также можете использовать портал Azure, Azure CLI и REST API для развертывания шаблона. Дополнительные сведения о других методах развертывания см. в статье "Развертывание шаблонов".

Проверка развертывания

После завершения развертывания шаблона убедитесь, что сервер маршрутизации был успешно создан.

Проверка ресурсов на портале Azure

Войдите на портал Azure.
В области слева выберите Группы ресурсов.
Выберите группу ресурсов, созданную при работе с предыдущим разделом. Имя группы ресурсов по умолчанию — это имя проекта с добавлением rg.
Группа ресурсов должна содержать виртуальную сеть и связанные ресурсы:

Проверка развертывания сервера маршрутов

На портале Azure перейдите к группе ресурсов и выберите ресурс Route Server.
На странице обзора сервера маршрутов проверьте следующее:
- Состояние отображается как "Успешно"
- BGP ASN отображает настроенный номер автономной системы
- Состояние маршрутизации отображается как "Подготовлено"

Очистка ресурсов

Если сервер маршрутизации и связанные ресурсы больше не нужны, удалите группу ресурсов, чтобы удалить сервер маршрутизации и все связанные ресурсы.

Чтобы удалить группу ресурсов, используйте командлет Remove-AzResourceGroup :

Remove-AzResourceGroup -Name <your resource group name>

Следующий шаг

Теперь, когда вы развернули сервер маршрутизации с помощью шаблона ARM, узнайте больше о возможностях сервера маршрутизации:

Руководство по настройке пиринга BGP между сервером маршрутизации и виртуальным сетевым устройством
