Управление и анализ журналов потоков сетевых групп безопасности с помощью Network Watcher и Grafana

Журналы потоков для групп безопасности сети (NSG) содержат сведения, которые могут быть полезны для анализа входящего и исходящего IP-трафика в сетевых интерфейсах. Эти журналы потоков отображают входящие и исходящие потоки на основе правил NSG, сетевого интерфейса, к которому относится поток, 5-кортежной информации о потоке (исходный/целевой IP-адрес, исходный/целевой порт, протокол), а также сведения о том, был ли трафик разрешен или отклонен.

Можно иметь множество групп безопасности сети в вашей сети с включенным ведением журналов потоков. Такой объем регистрируемых данных усложняет синтаксический анализ и получение аналитических сведений из журналов. В этой статье представлено решение для централизованного управления этими журналами потоков NSG с помощью Grafana, средства графирования с открытым исходным кодом, Elasticsearch, распределённой поисковой и аналитической системы, и Logstash, который является серверным конвейером обработки данных с открытым исходным кодом.

Сценарий

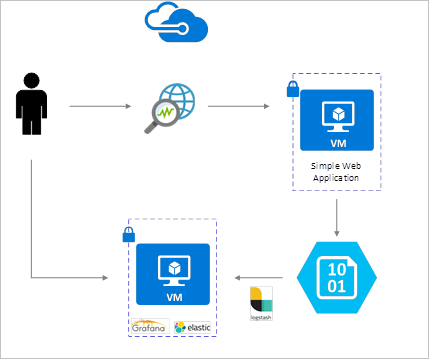

Журналы потоков для NSG можно включить с помощью Сетевого обозревателя и сохранять их в хранилище Blob Azure. Плагин Logstash используется для подключения и обработки журналов потоков из облачного хранилища и отправки их в Elasticsearch. После хранения журналов потоков в Elasticsearch их можно проанализировать и визуализировать на настраиваемых панелях мониторинга в Grafana.

Этапы установки

Включение ведения журнала потоков для групп безопасности сети

В рамках данного сценария вам необходимо включить ведение журнала потоков по меньшей мере для одной группы безопасности сети в своей учетной записи. Инструкции по включению журналов потоков для групп безопасности сети представлены в статье Общие сведения о ведении журнала потоков для групп безопасности сети.

Рекомендации по настройке

В этом примере Grafana, Elasticsearch и Logstash настроены на сервере Ubuntu LTS, развернутом в Azure. Эта минимальная настройка используется для запуска всех трех компонентов— они работают на одной виртуальной машине. Такая конфигурация актуальна только для тестовых и некритических рабочих нагрузок. Можно разработать Logstash, Elasticsearch и Grafana для независимого масштабирования в нескольких экземплярах. Чтобы получить дополнительные сведения, мы рекомендуем ознакомиться с руководством для каждого из этих компонентов.

Установка Logstash

Вы используете Logstash для сглаживания логов трафика, отформатированных в JSON, до уровня кортежа потока.

Следующие инструкции используются для установки Logstash в Ubuntu. Инструкции по установке этого пакета в Red Hat Enterprise Linux см. в разделе "Установка из репозиториев пакетов " yum".

1. Введите следующие команды, чтобы установить Logstash.

   curl -L -O https://artifacts.elastic.co/downloads/logstash/logstash-5.2.0.deb
   sudo dpkg -i logstash-5.2.0.deb


2. Настройте Logstash, чтобы проанализировать журналы потоков и отправить их в Elasticsearch. Создайте файл logstash.conf следующим образом:

   sudo touch /etc/logstash/conf.d/logstash.conf


3. Добавьте в файл следующее содержимое. Измените имя учетной записи хранения и ключ доступа, чтобы они соответствовали деталям вашей учетной записи хранения.

    input {
      azureblob
      {
        storage_account_name => "mystorageaccount"
        storage_access_key => "VGhpcyBpcyBhIGZha2Uga2V5Lg=="
        container => "insights-logs-networksecuritygroupflowevent"
        codec => "json"
        # Refer https://learn.microsoft.com/azure/network-watcher/network-watcher-read-nsg-flow-logs
        # Typical numbers could be 21/9 or 12/2 depends on the nsg log file types
        file_head_bytes => 12
        file_tail_bytes => 2
        # Enable / tweak these settings when event is too big for codec to handle.
        # break_json_down_policy => "with_head_tail"
        # break_json_batch_count => 2
      }
    }
    filter {
      split { field => "[records]" }
      split { field => "[records][properties][flows]"}
      split { field => "[records][properties][flows][flows]"}
      split { field => "[records][properties][flows][flows][flowTuples]"}

      mutate {
        split => { "[records][resourceId]" => "/"}
        add_field => { "Subscription" => "%{[records][resourceId][2]}"
          "ResourceGroup" => "%{[records][resourceId][4]}"
          "NetworkSecurityGroup" => "%{[records][resourceId][8]}"
        }
        convert => {"Subscription" => "string"}
        convert => {"ResourceGroup" => "string"}
        convert => {"NetworkSecurityGroup" => "string"}
        split => { "[records][properties][flows][flows][flowTuples]" => "," }
        add_field => {
          "unixtimestamp" => "%{[records][properties][flows][flows][flowTuples][0]}"
          "srcIp" => "%{[records][properties][flows][flows][flowTuples][1]}"
          "destIp" => "%{[records][properties][flows][flows][flowTuples][2]}"
          "srcPort" => "%{[records][properties][flows][flows][flowTuples][3]}"
          "destPort" => "%{[records][properties][flows][flows][flowTuples][4]}"
          "protocol" => "%{[records][properties][flows][flows][flowTuples][5]}"
          "trafficflow" => "%{[records][properties][flows][flows][flowTuples][6]}"
          "traffic" => "%{[records][properties][flows][flows][flowTuples][7]}"
    "flowstate" => "%{[records][properties][flows][flows][flowTuples][8]}"
    "packetsSourceToDest" => "%{[records][properties][flows][flows][flowTuples][9]}"
    "bytesSentSourceToDest" => "%{[records][properties][flows][flows][flowTuples][10]}"
    "packetsDestToSource" => "%{[records][properties][flows][flows][flowTuples][11]}"
    "bytesSentDestToSource" => "%{[records][properties][flows][flows][flowTuples][12]}"
        }
        add_field => {
          "time" => "%{[records][time]}"
          "systemId" => "%{[records][systemId]}"
          "category" => "%{[records][category]}"
          "resourceId" => "%{[records][resourceId]}"
          "operationName" => "%{[records][operationName]}"
          "Version" => "%{[records][properties][Version]}"
          "rule" => "%{[records][properties][flows][rule]}"
          "mac" => "%{[records][properties][flows][flows][mac]}"
        }
        convert => {"unixtimestamp" => "integer"}
        convert => {"srcPort" => "integer"}
        convert => {"destPort" => "integer"}
        add_field => { "message" => "%{Message}" }
      }

      date {
        match => ["unixtimestamp" , "UNIX"]
      }
    }
    output {
      stdout { codec => rubydebug }
      elasticsearch {
        hosts => "localhost"
        index => "nsg-flow-logs"
      }
    }


Предоставленный файл конфигурации Logstash состоит из трех частей: данные входа, фильтр и данные выхода. В секции входных данных описан источник, из которого Logstash получает журналы для обработки – в этом случае мы будем использовать входной плагин "azureblob" (устанавливается на следующих этапах), который позволит нам получить доступ к JSON-файлам журналов потоков NSG, хранящимся в объектном хранилище BLOB.

Затем на этапе фильтрации каждый файл журнала потоков упрощается до плоской структуры, чтобы каждый отдельный кортеж потока и его связанные свойства превращались в отдельное событие Logstash.

Наконец, выходной раздел перенаправит каждое событие Logstash серверу Elasticsearch. Вы можете изменить файл конфигурации Logstash в соответствии со своими потребностями.

Установка плагина для ввода данных в Logstash из объектного хранилища Azure Blob.

Этот подключаемый модуль Logstash позволяет обращаться к журналам потоков непосредственно из настроенной для них учетной записи хранилища BLOB-объектов. Чтобы установить этот подключаемый модуль, из каталога установки Logstash по умолчанию (в этом случае — /usr/share/logstash/bin) выполните следующую команду:

sudo /usr/share/logstash/bin/logstash-plugin install logstash-input-azureblob

Более подробную информацию об этом плагине Logstash для Azure Storage Blobs см. в разделе Logstash input plugin for Azure Storage Blobs.

Установка Elasticsearch

Для установки Elasticsearch можно использовать следующий скрипт. Сведения об установке Elasticsearch см. в статье Elastic Stack.

sudo apt-get install apt-transport-https openjdk-8-jre-headless uuid-runtime pwgen -y
wget -qO - https://packages.elastic.co/GPG-KEY-elasticsearch | sudo apt-key add -
echo "deb https://packages.elastic.co/elasticsearch/5.x/debian stable main" | sudo tee -a /etc/apt/sources.list.d/elasticsearch-5.x.list
sudo apt-get update && apt-get install elasticsearch
sudo sed -i s/#cluster.name:.*/cluster.name:\ grafana/ /etc/elasticsearch/elasticsearch.yml
sudo systemctl daemon-reload
sudo systemctl enable elasticsearch.service
sudo systemctl start elasticsearch.service

Установка Grafana

Чтобы установить и запустить Grafana, выполните следующие команды:

wget https://s3-us-west-2.amazonaws.com/grafana-releases/release/grafana_4.5.1_amd64.deb
sudo apt-get install -y adduser libfontconfig
sudo dpkg -i grafana_4.5.1_amd64.deb
sudo service grafana-server start

Для получения дополнительной информации об установке см. Установка в Debian / Ubuntu.

Добавление сервера Elasticsearch в качестве источника данных

Затем необходимо добавить индекс Elasticsearch, содержащий журналы потоков в качестве источника данных. Источник данных можно добавить, выбрав параметр Добавить источник данных и заполнив соответствующую форму.

Создание панели мониторинга

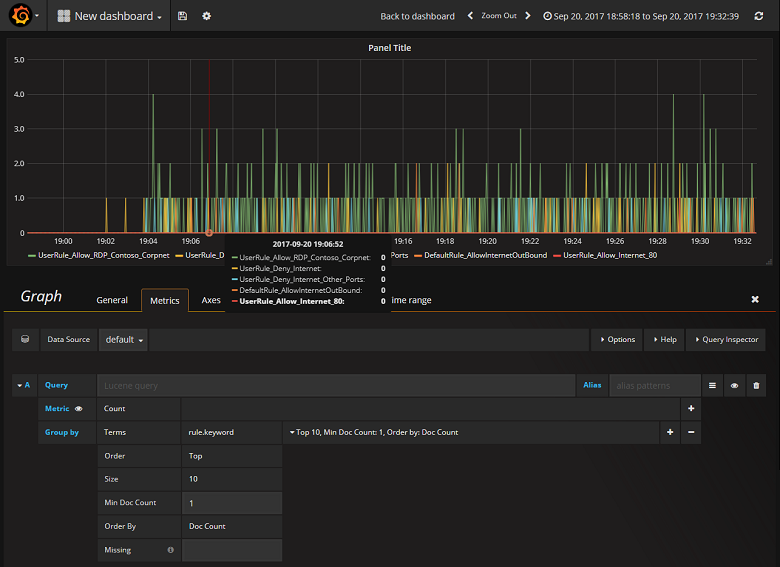

Теперь, когда вы успешно настроили Grafana для чтения из индекса Elasticsearch, содержащего журналы потоков NSG, можно создавать и персонализировать панели мониторинга. Чтобы создать панель мониторинга, выберите команду создания первой панели мониторинга. В примере конфигурации графика ниже показаны потоки, сегментированные по правилу NSG.

Заключение

Интеграция Network Watcher с Elasticsearch и Grafana теперь обеспечивает удобный и централизованный способ управления и визуализации логов потоков NSG, а также других данных. Grafana располагает рядом других мощных графических возможностей, которые можно использовать для дальнейшего управления журналами потоков, а также анализа сетевого трафика. Теперь, когда вы настроили экземпляр Grafana и подключили его к Azure, можно продолжить изучение других функций, предлагаемых Grafana.

Следующий шаг

• Узнайте больше об использовании наблюдателя за сетями.
