Настройка масштабируемого шлюза ExpressRoute

В этой статье показано, как настроить масштабируемый шлюз ExpressRoute с помощью портала Azure. Масштабируемый шлюз позволяет настраивать пропускную способность и производительность подключения ExpressRoute по мере изменения рабочей нагрузки.

Предпосылки

Перед началом работы убедитесь, что у вас есть следующие ресурсы:

  • Учетная запись Azure с активной подпиской.
  • Виртуальная сеть с подсетью для шлюза размером /26 или больше. Этот размер обеспечивает достаточное пространство IP-адресов для масштабирования шлюза и высокого уровня доступности.
  • Убедитесь, что регион поддерживает масштабируемый шлюз. Сведения о доступности регионов см. в статье "Сведения о масштабируемом шлюзе ExpressRoute".

создать шлюз виртуальной сети;

  1. Войдите на портал Azure.

  2. Выберите "Создать ресурс", найдите шлюз виртуальной сети и выберите его из результатов.

  3. На странице шлюза виртуальной сети нажмите кнопку "Создать".

  4. На странице "Создание шлюза виртуальной сети" введите или выберите следующие параметры:

    Setting Ценность
    Сведения о проекте
    Subscription Выберите подписку.
    Группа ресурсов Это поле автоматически заполняется после выбора виртуальной сети.
    Сведения об инстанции
    Имя Введите имя шлюза. Это имя для ресурса шлюза, а не подсети шлюза.
    Регион Выберите регион, в котором находится виртуальная сеть. Если вы хотите развернуть в расширенной зоне Azure, выберите "Развернуть в расширенной зоне Azure".
    Тип шлюза Выберите ExpressRoute.
    SKU Выберите ErGwScale. Дополнительные сведения о номерах SKU шлюзов см. в статье "Сведения о шлюзах виртуальной сети ExpressRoute".
    Минимальные единицы масштабирования Введите минимальное количество единиц масштабирования (1–40). Дополнительные сведения см. в статье о масштабируемом шлюзе ExpressRoute.
    Максимальное число единиц масштабирования Введите максимальное количество единиц масштабирования (1–40). Дополнительные сведения см. в статье о масштабируемом шлюзе ExpressRoute.
    Виртуальная сеть Выберите свою виртуальную сеть.
    Общедоступный IP-адрес
    Общедоступный IP-адрес По умолчанию шлюзы ExpressRoute используют автоматически назначенный общедоступный IP-адрес. Дополнительные сведения см. в разделе "Автоматически назначенный общедоступный IP-адрес".

    Это важно

    SKU ErGwScale в настоящее время не поддерживает IPsec через ExpressRoute. Дополнительные сведения см. в разделе "О IPsec через частный пиринг ExpressRoute".

  5. Выберите Проверка и создание, чтобы проверить свою конфигурацию.

  6. После прохождения проверки нажмите кнопку "Создать ", чтобы начать развертывание.

Развертывание может занять до 45 минут.

Снимок экрана: страница создания на портале Azure с масштабируемым шлюзом.

Изменение единиц масштабирования

После создания шлюза можно настроить единицы масштабирования в соответствии с вашими потребностями.

  1. На портале Azure перейдите к шлюзу виртуальной сети ExpressRoute.

  2. В разделе Параметры выберите пункт Конфигурация.

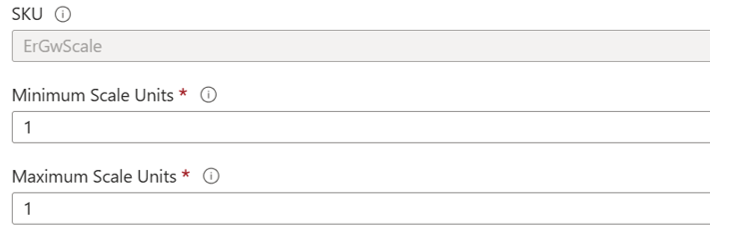

  3. При необходимости настройте минимальные единицы масштабирования или максимальные значения единиц масштабирования .

  4. Нажмите кнопку Сохранить, чтобы применить изменения.

Для завершения изменений масштабирования может потребоваться до 30 минут.

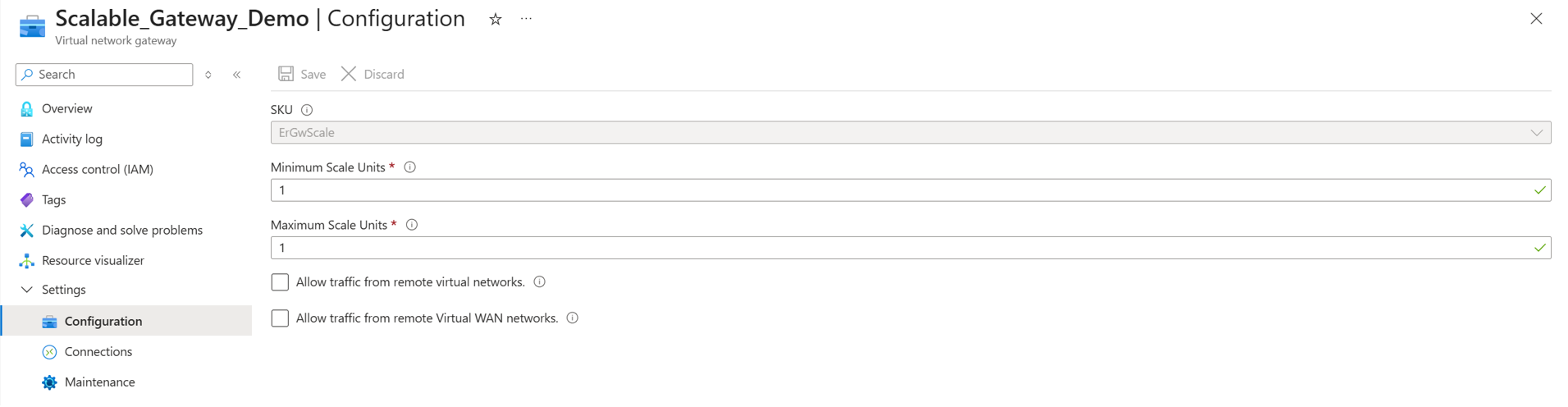

Снимок экрана: страница конфигурации с полями

Дальнейшие шаги

Сведения о переносе существующего шлюза ExpressRoute в масштабируемый шлюз см. в статье "Миграция на масштабируемый шлюз ExpressRoute".
