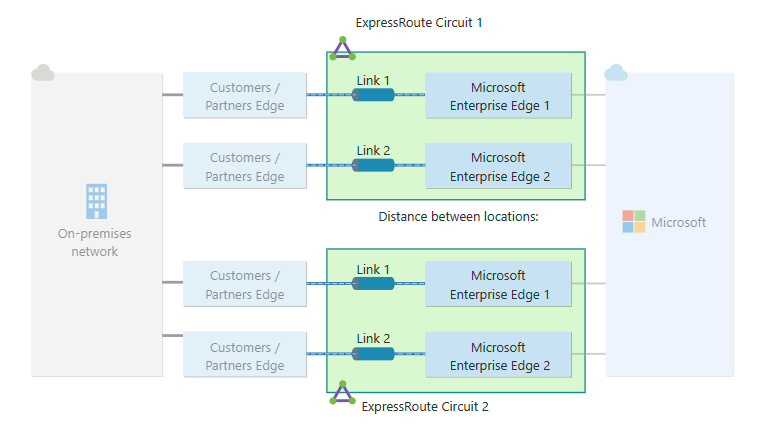

Интерфейс интерактивного портала помогает в настройке каналов ExpressRoute для обеспечения максимальной устойчивости. На следующей схеме показана логическая архитектура канала ExpressRoute, предназначенная для обеспечения максимальной устойчивости.
Каналы, настроенные для максимальной устойчивости, обеспечивают избыточность площадки (расположение пиринга) и внутриплощадочную избыточность. После развертывания многосайтовых резервных схем ExpressRoute важно убедиться, что локальные маршруты распространяются через резервные схемы, чтобы полностью использовать преимущества многосайтовой избыточности. Эта статья предлагает руководство по ручной проверке объявлений маршрутизатора и тестированию надежности, обеспечиваемой развертыванием избыточного канала ExpressRoute с несколькими площадками.
Предварительные условия
Прежде чем выполнять отработку отказа вручную канала ExpressRoute, необходимо правильно настроить каналы ExpressRoute. Дополнительные сведения см. в руководстве по настройке каналов ExpressRoute. Кроме того, важно убедиться, что все маршруты локальной сети объявляются через оба резервных канала в конфигурации ExpressRoute, обеспечивающей максимальную устойчивость.

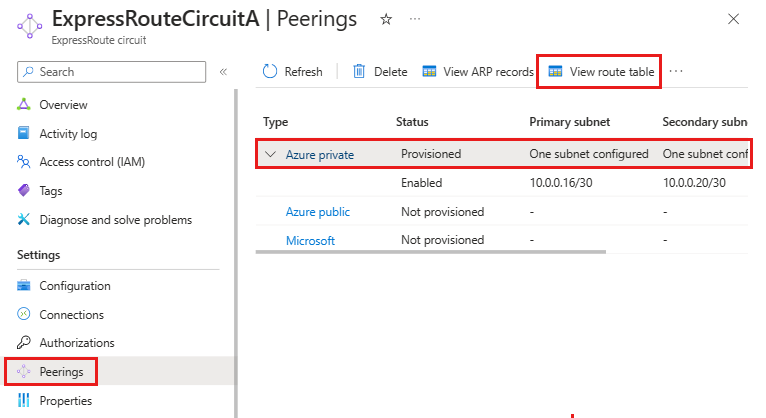

Убедитесь, что одинаковые маршруты объявляются по обоим резервным цепям, перейдите на страницу пирингов цепи ExpressRoute в портале Azure. Выберите строку приватного пиринга Azure и вверху страницы выберите вариант "Просмотреть таблицу маршрутов".

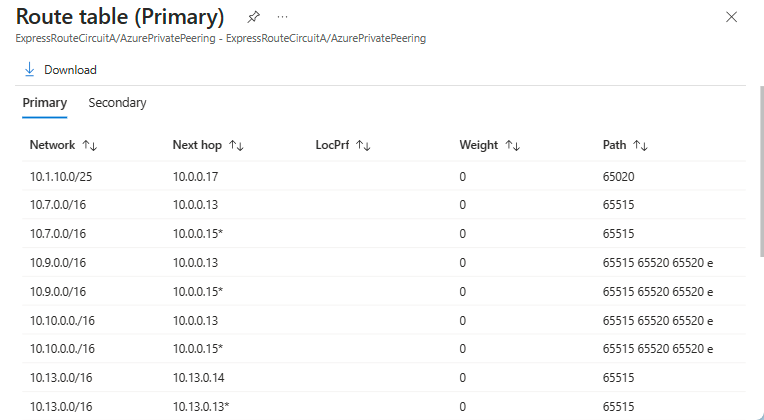

Маршруты, объявленные по каналу ExpressRoute, должны совпадать между обоими избыточными каналами. Если маршруты не идентичны, рекомендуется просмотреть конфигурацию локальных маршрутизаторов и каналов ExpressRoute.
Инициация ручного отказоустойчивого переключения схемы ExpressRoute
Примечание.
Следующая процедура приведет к отключению обоих избыточных подключений канала ExpressRoute. Поэтому важно выполнить этот тест во время запланированных периодов обслуживания или в нерабочие часы. Кроме того, следует убедиться, что избыточный канал доступен для подключения к локальной сети.
Чтобы вручную выполнить переключение контура ExpressRoute, настроенного с максимальной отказоустойчивостью, выполните следующие действия.
Войдите на портал Azure.
В поле поиска введите каналы ExpressRoute и выберите каналы ExpressRoute из результатов поиска.
На странице ExpressRoute найдите и выберите канал ExpressRoute, для которого вы хотите отключить взаимодействие, чтобы обеспечить переключение на второй канал ExpressRoute при отказе.
Перейдите на страницу обзора и выберите закрытый пиринг, который должен быть отключен.

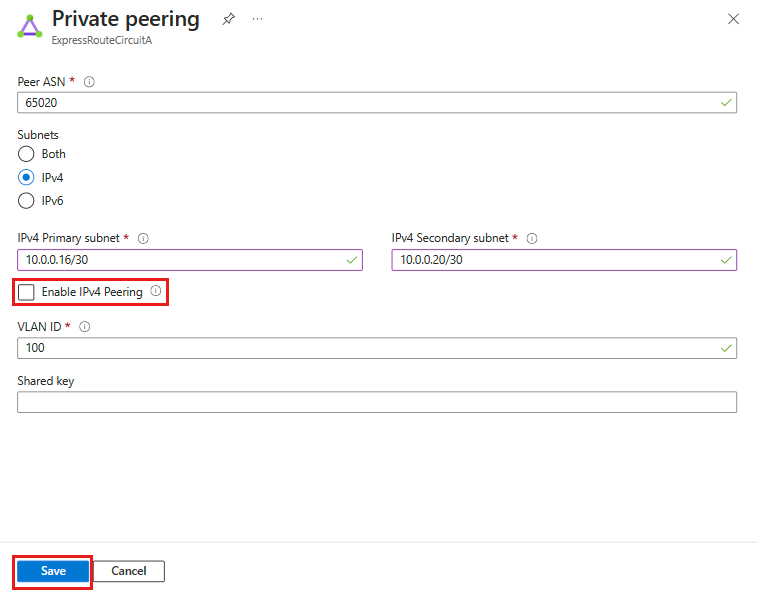

Снимите флажок рядом с включением пиринга IPv4 или включением пиринга IPv6, чтобы отключить пиринг протокола BGP, а затем выберите Сохранить. При отключении пиринга Azure отключает частное пиринговое подключение на первом канале, а вторичный канал принимает роль активного подключения".
Чтобы вернуться к первому каналу ExpressRoute, установите флажок рядом с включением пиринга IPv4 или включение пиринга IPv6, чтобы восстановить пиринг BGP. Затем выберите Сохранить.
Перейдите ко второму каналу ExpressRoute и повторите шаги 4 и 5, чтобы отключить пиринг и облегчить переключение на первый канал ExpressRoute.
После проверки успешного завершения отработки отказа важно повторно включить пиринг для второго канала ExpressRoute для возобновления нормальной работы.
