Резервное копирование Hyper-V виртуальных машин с помощью Azure Backup Server

В этой статье описывается резервное копирование и восстановление виртуальных машин Hyper-V с помощью Microsoft Azure Backup Server (MABS).

Поддерживаемые сценарии

MABS может создавать резервные копии виртуальных машин, работающих на серверах узлов Hyper-V в следующих сценариях:

• Виртуальные машины с локальным или прямо подключенным хранилищем — резервное копирование виртуальных машин, размещенных на отдельных серверах Hyper-V с локальным или непосредственно подключенным хранилищем. Например, жесткий диск, устройство сети хранения (SAN) или устройство подключенного к сети хранилища (NAS). Агент защиты MABS должен быть установлен на всех узлах.

• Виртуальные машины в кластере с хранилищем CSV — резервное копирование виртуальных машин, размещенных в кластере Hyper-V с хранилищем CSV (общий том кластера). Агент защиты MABS установлен на каждом узле кластера.

Сравнение резервного копирования на уровне узла и гостевом уровне

MABS может выполнять резервное копирование Hyper-V виртуальных машин на уровне узла или гостевого уровня. На уровне узла агент защиты MABS устанавливается на сервере узла или кластере Hyper-V и защищает все виртуальные машины и файлы данных, работающие на этом узле. На гостевом уровне агент устанавливается на каждой виртуальной машине и защищает рабочую нагрузку на этой машине.

У обоих методов есть свои преимущества и недостатки:

Как работает процесс резервного копирования?

MABS выполняет резервное копирование с помощью VSS следующим образом:

1. Модуль синхронизации на основе блоков MABS создает начальную копию защищенной виртуальной машины и гарантирует, что копия виртуальной машины завершена и согласована.

2. После создания и проверки первоначальной копии MABS использует VSS writer Hyper-V для захвата резервных копий. Модуль записи VSS предоставляет согласованный с данными набор блоков дисков, синхронизированных с сервером MABS. Этот подход обеспечивает преимущество полного резервного копирования с сервером MABS, минимизируя данные резервного копирования, которые должны передаваться по сети.

3. Агент защиты MABS на сервере, на котором выполняется Hyper-V, использует существующие API Hyper-V для определения того, поддерживает ли защищенная виртуальная машина VSS.

   • Если виртуальная машина отвечает требованиям к резервному копированию онлайн и на ней установлен компонент служб интеграции Hyper-V, модуль записи VSS Hyper-V рекурсивно перенаправляет запрос VSS ко всем процессам, поддерживающим VSS, в виртуальной машине. Эта операция происходит без установки агента защиты MABS на виртуальной машине. Рекурсивный запрос VSS позволяет писателю VSS Hyper-V обеспечить синхронизацию операций записи диска, чтобы снимок VSS был создан без потери данных.

     Компонент служб интеграции Hyper-V вызывает модуль записи VSS Hyper-V в службах теневого копирования тома (VSS) на виртуальных машинах, чтобы убедиться, что их данные приложений находятся в согласованном состоянии.

   • Если виртуальная машина не соответствует требованиям к оперативному резервному копированию, MABS автоматически использует API-интерфейсы Hyper-V для приостановки работы виртуальной машины перед записью файлов данных.

4. После синхронизации исходной базовой копии виртуальной машины с сервером MABS все изменения, внесенные в ресурсы виртуальной машины, записываются в новой точке восстановления. Точка восстановления представляет согласованное состояние виртуальной машины в конкретный момент времени. Фиксация точки восстановления может выполняться как минимум один раз в день. При создании новой точки восстановления MABS использует репликацию на уровне блока вместе со средством записи VSS (Hyper-V), чтобы определить, какие блоки были изменены на сервере, на котором запущен Hyper-V, после создания последней точки восстановления. Эти блоки данных затем передаются на сервер MABS и применяются к реплике защищенных данных.

5. Сервер MABS использует VSS на томах, на которых хранятся данные восстановления, чтобы были доступны несколько теневых копий. Каждая из этих теневых копий предоставляет отдельное восстановление. Точки восстановления VSS хранятся на сервере MABS. Временная копия, созданная на сервере, на котором выполняется Hyper-V, хранится только в течение синхронизации MABS.

Предварительные условия резервного копирования

В следующей таблице перечислены предварительные требования для резервного копирования Hyper-V виртуальных машин с помощью MABS:

Резервное копирование виртуальных машин Hyper-V

Чтобы создать резервную копию виртуальной машины, выполните следующие действия.

1. Настройте сервер MABS и хранилище. При настройке хранилища используйте правила, связанные с емкостью хранилища.

   • Средний размер виртуальной машины — 100 ГБ
   • Количество виртуальных машин на каждый сервер MABS — 800
   • Общий размер 800 виртуальных машин — 80 ТБ
   • Объем необходимого пространства для хранения резервных копий — 80 ТБ

2. Настройте агент защиты MABS на сервере Hyper-V или Hyper-V узлах кластера.

3. В консоли администрирования MABS выберите >"Создать группу защиты", чтобы открыть мастер создания группы защиты.

4. На странице Select Group Members (Выбор членов группы) укажите виртуальные машины, которые вы хотите защитить на тех серверах узлов Hyper-V, где они расположены. Мы рекомендуем поместить все виртуальные машины, которые будут иметь одну и ту же политику защиты, в одну группу защиты. Чтобы эффективно использовать пространство, включите совместное размещение. Совместное размещение позволяет размещать данные из разных групп защиты на одном диске или ленте, чтобы несколько источников данных имели одну реплику и один том точек восстановления.

5. На странице Выбор метода защиты данных укажите имя группы защиты. Выберите параметры Краткосрочная защита с использованием диска и Мне нужна оперативная защита, чтобы выполнить резервное копирование данных в Azure с помощью Azure Backup.

6. Чтобы указать краткосрочные цели> и диапазон хранения, укажите, сколько времени требуется сохранить данные диска. В поле Synchronization frequency (Частота синхронизации) укажите, как часто должна выполняться добавочная архивация данных. Вместо выбора интервала для добавочных резервных копий можно выбрать параметр Непосредственно перед точкой восстановления. При этом MABS будет выполнять быструю полную архивацию непосредственно перед запланированной точкой восстановления.

   Note

   При защите рабочих нагрузок приложения точки восстановления создаются в соответствии со значением параметра "Частота синхронизации", если приложение поддерживает добавочное резервное копирование. Если это не так, MABS выполняет быструю полную архивацию вместо добавочного резервного копирования и создает точки восстановления в соответствии с расписанием быстрого резервного копирования.

   В процессе резервного копирования не выполняется резервное копирование контрольных точек, связанных с виртуальными машинами.

7. На странице Распределение дискового пространства ознакомьтесь с распределением дискового пространства в пуле хранения для группы защиты.

   Общий размер данных обозначает объем данных, для которых вы будете создать резервную копию, а в разделе Дисковое пространство, которое нужно подготовить в MABS указывается рекомендуемое пространство для группы защиты. MABS выбирает идеальный том резервного копирования на основе параметров. Однако вы можете изменить выбор тома для резервного копирования в разделе Сведения о выделении места на диске. Для рабочих нагрузок выберите в раскрывающемся меню предпочитаемый объем хранилища. Вы можете изменить значения для параметров Общий объем и Доступный объем в области Доступный объем на диске. Недостаточно выделенное пространство — это объем хранилища, который MABS рекомендует добавить для обеспечения беспроблемного резервного копирования в будущем.

8. На странице Выбор метода создания реплики укажите, каким образом будет выполняться начальная репликация данных в группе защиты. Если вы выберете автоматическую репликацию по сети, мы рекомендуем выбирать часы с наименьшей загрузкой. Для больших объемов данных или неоптимальных условий в сети лучше выбрать ручной режим, что подразумевает автономную репликацию данных с использованием съемных носителей.

9. На странице Параметры проверки согласованности выберите способ автоматизации проверки согласованности. Можно включить запуск проверки только в том случае, когда данные реплики становятся несогласованными, или по расписанию. Если вы не хотите настраивать автоматическую проверку согласованности, ее можно выполнить вручную в любое время, щелкнув правой кнопкой мыши группу защиты и выбрав команду Выполнить проверку согласованности.

   После создания группы защиты начальная репликация данных будет происходить в соответствии с выбранным методом. После первоначальной репликации все резервные копии будут настраиваться в соответствии с настройками группы защиты. Если вам требуется выполнить восстановление данных из резервной копии, учтите следующее.

Резервное копирование реплик виртуальных машин

Если MABS работает в Windows Server 2012 R2 или более поздней версии, можно создать резервную копию виртуальных машин реплики. Оно может быть удобно по ряду причин:

Снижает влияние резервных копий на текущую рабочую нагрузку. При создании резервной копии виртуальной машины возникает определенные дополнительные затраты. После передачи процесса резервного копирования на дополнительный удаленный сайт, рабочая нагрузка больше не затрагивается операцией резервного копирования. Это относится только к развертываниям, в которых резервная копия хранится на удаленном сайте. Например, вы можете делать ежедневные резервные копии и хранить данные локально, чтобы обеспечить быстрое восстановление, но делать ежемесячные или квартальные резервные копии с реплик виртуальных машин, хранимых удаленно для долгосрочного хранения.

Экономит пропускную способность: в обычном развертывании удаленного филиала или головного офиса необходима соответствующая пропускная способность для переноса данных резервного копирования между сайтами. Если вы создаете стратегию репликации и аварийного переключения, в дополнение к стратегии резервного копирования данных, вы можете уменьшить объем избыточных данных, передаваемых по сети. Резервное копирование данных реплики вместо основной виртуальной машины помогает сэкономить на издержках, обусловленных отправкой резервных копий данных по сети.

Включает резервное копирование хоста: в качестве реплицирующего сайта можно использовать центр обработки данных, при этом дополнительный центр обработки данных не требуется. В этом случае SLA поставщика услуг размещения требует согласованное резервное копирование реплик виртуальных машин.

Реплика виртуальной машины отключается до тех пор, пока не будет инициировано переключение на резерв, и VSS не гарантирует, что резервное копирование реплики виртуальной машины будет согласовано с приложением. Таким образом, отказоустойчивой будет только резервная копия реплики виртуальной машины. Если не удается обеспечить отказоустойчивость, резервное копирование не будет работать и это может произойти при нескольких условиях:

• Реплика виртуальной машины неработоспособна и находится в критическом состоянии.

• Виртуальная машина репликации повторно синхронизируется (в состоянии "Повторная синхронизация в ходе выполнения" или "Требуется повторная синхронизация").

• Начальная репликация между основным и вторичным сайтами выполняется или ожидается для виртуальной машины.

• Журналы .hrl применяются к реплике виртуальной машины, либо предыдущее действие по применении журналов .hrl на виртуальном диске не удалось, либо было отменено или прервано.

• Выполняется миграция или обеспечение отказоустойчивости виртуальной машины-реплики

Восстановление резервных копий Hyper-V виртуальных машин

Если вы можете восстановить виртуальную машину, для которой было проведено резервное копирование, выберите виртуальную машину и конкретную точку восстановления с помощью мастера восстановления.

Чтобы открыть мастер восстановления и восстановить виртуальную машину, выполните следующие действия.

1. В консоли администрирования MABS введите имя виртуальной машины или разверните список защищенных элементов, перейдите в раздел "Все защищенные данные HyperV" и выберите виртуальную машину, которую требуется восстановить.

2. На панели "Точки восстановления" в календаре выберите любую дату, чтобы просмотреть доступные точки восстановления. Затем в области Путь выберите точку восстановления, которая будет использоваться в мастере восстановления.

3. В меню действий нажмите Recover (Восстановить), чтобы открыть мастер восстановления.

   Выбранные вами виртуальная машина и точка восстановления появятся на экране обзора выбранной точки восстановления. Нажмите кнопку Далее.

4. В экране выбора типа восстановления выберите расположение для восстановления данных и нажмите кнопку Далее.

   • Восстановление в исходном экземпляре. При восстановлении в исходном экземпляре исходный VHD-файл и все связанные с ним контрольные точки удаляются. MABS восстанавливает VHD-файл и другие файлы конфигурации в исходном расположении, используя модуль записи VSS Hyper-V. По окончании процесса восстановления виртуальные машины сохранят высокую доступность. Для восстановления необходимо, чтобы группа ресурсов была в наличии. Если она недоступна, выполните восстановление в альтернативное расположение, после чего сделайте виртуальную машину высокодоступной.

   • Восстановление как виртуальной машины на любом хосте: MABS поддерживает восстановление из альтернативного местоположения (ALR), которое обеспечивает беспрепятственное восстановление защищенной Hyper-V виртуальной машины на другом хосте Hyper-V независимо от архитектуры процессоров. Виртуальные машины Hyper-V, которые восстанавливаются на узле кластера, не будут высокодоступны. Если выбрать этот параметр, мастер восстановления выведет дополнительный экран для определения назначения и пути назначения.

     Note

     Если вы выберете исходный автономный узел Hyper-V или исходный кластер Hyper-V и восстановите данные на любой узел этого кластера, поведение будет таким же, как при восстановлении до исходного экземпляра. Исходная виртуальная машина и все связанные контрольные точки удаляются.

   • Копирование в сетевую папку: MABS поддерживает восстановление на уровне элементов (ILR), что позволяет выполнять восстановление файлов, папок, томов и виртуальных жестких дисков (VHD) из резервной копии Hyper-V виртуальных машин на сетевом ресурсе или томе на защищенном сервере MABS. Для восстановления на уровне элементов не требуется устанавливать агент защиты MABS в гостевой ОС. Если выбрать этот параметр, мастер восстановления выведет дополнительный экран для определения назначения и пути назначения.

5. При выборе параметров восстановления настройте параметры восстановления и нажмите кнопку "Далее".

   • Если вы восстанавливаете виртуальную машину с низкой пропускной способностью, выберите "Изменить ", чтобы включить регулирование использования пропускной способности сети. Включив параметр регулирования, вы можете указать объем полосы пропускания, которую вы хотите сделать доступной, и время, когда она будет доступна.
   • Установите флажок Enable SAN based recovery using hardware snapshots (Разрешить восстановление на основе SAN с использованием моментальных снимков оборудования), если ваша сеть настроена соответствующим образом.
   • Если вы хотите, чтобы после завершения восстановления отправлялись уведомления по электронной почте, выберите Send an e-mail when the recovery completes (Отправить сообщение электронной почты) и укажите адреса.

6. На экране сводки убедитесь, что все сведения верны. Если сведения неверны или вы хотите внести изменения, нажмите кнопку Назад. Если все параметры вас устраивают, нажмите кнопку Восстановить для запуска процесса восстановления.

7. На экране Состояние восстановления содержится информация о восстановлении.

Восстановление отдельного файла из виртуальной машины Hyper-V

Вы можете восстановить отдельные файлы из защищенной точки восстановления виртуальной машины Hyper-V как на диске, так и в сети. Эта функция доступна только для виртуальных машин под управлением Windows Server. Восстановление отдельных файлов выполняется так же, как и для всей виртуальной машины, но здесь до начала процесса восстановления вам будет предложено просмотреть содержимое VMDK-файла и выбрать нужные файлы.

Чтобы восстановить отдельный файл или выбрать файлы на виртуальной машине Windows Server, выполните следующие действия.

1. В консоли администрирования MABS выберите представление восстановления .

2. На панели Просмотр просмотрите или отфильтруйте виртуальную машину, которую требуется восстановить. Когда вы выберете виртуальную машину или папку Hyper-V, в области Точки восстановления для отобразятся все доступные точки восстановления.

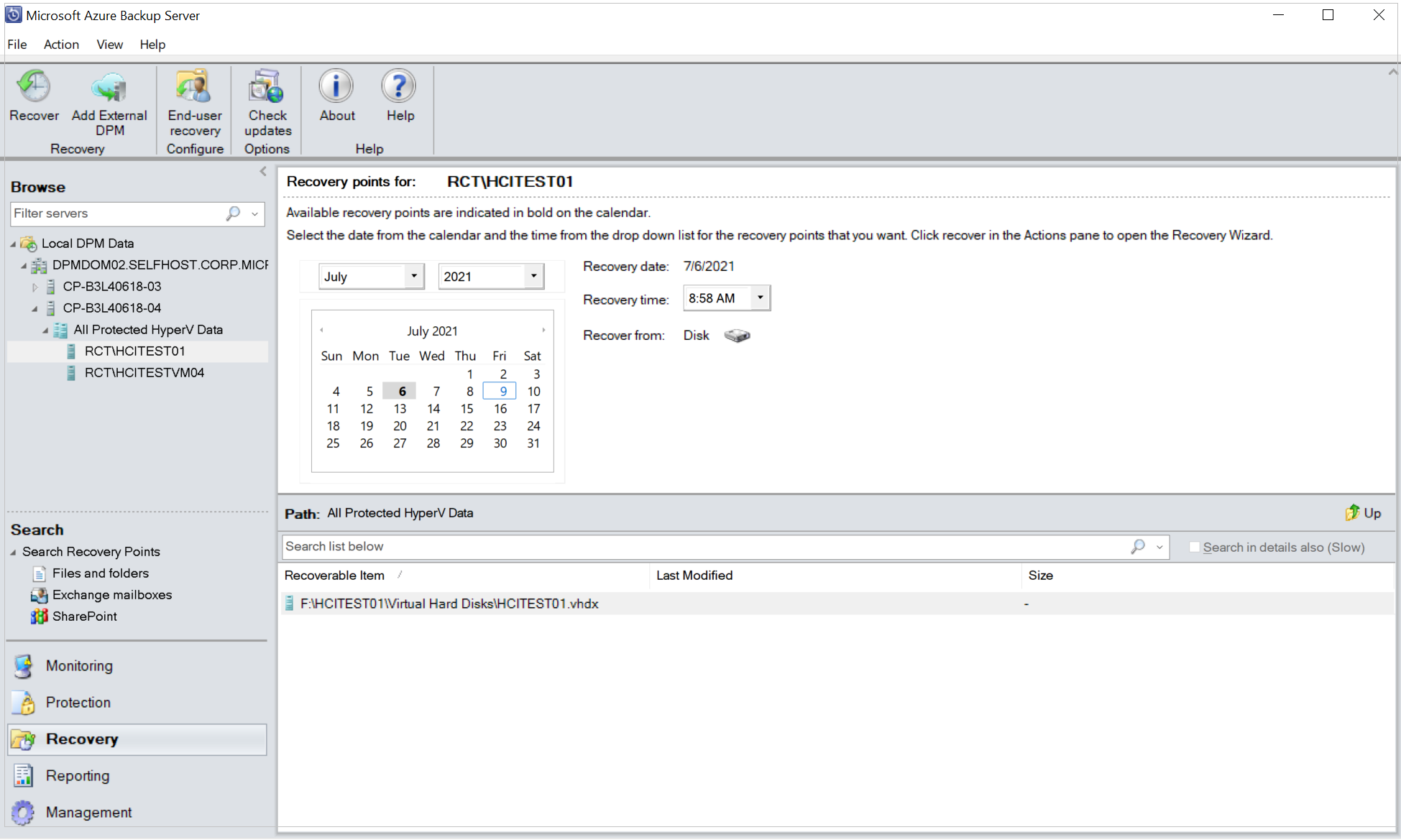

3. На панели "Точки восстановления" используйте календарь для выбора даты, содержащей нужные точки восстановления. В зависимости от того, как настроена политика резервного копирования, для одной даты может быть доступно более одной точки восстановления. Как только вы выберете день создания точки восстановления, убедитесь, что выбрано правильное время восстановления. Если в указанную дату создано несколько точек восстановления, выберите одну из них из раскрывающегося меню "Время восстановления". Когда вы выберете точку восстановления, в области "Путь" появится список доступных для восстановления элементов.

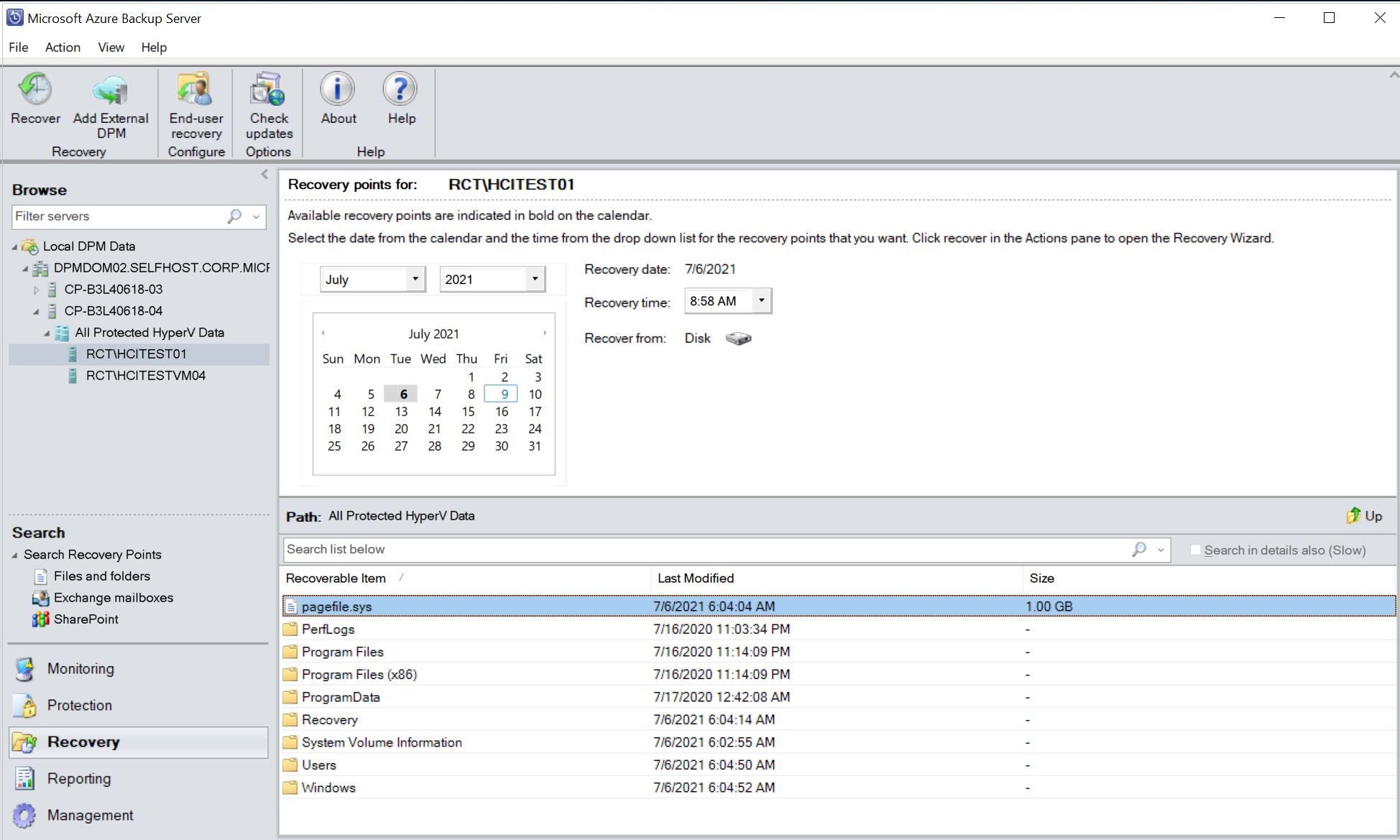

4. Чтобы найти нужные файлы, в области Путь дважды щелкните нужный элемент в колонке "Восстанавливаемый элемент", чтобы открыть его.

   Если вы используете точку восстановления через Интернет, дождитесь подключения точки восстановления. После завершения подключения выберите виртуальную машину, диск VHD и том, который вы хотите восстановить, и продолжайте, пока не будут перечислены файлы и папки.

   Выберите один или несколько файлов и (или) папок, которые вы хотите восстановить. Чтобы выбрать несколько элементов, при выборе каждого следующего элемента удерживайте нажатой клавишу CTRL. Используйте область пути для поиска списка файлов или папок, отображаемых в столбце "Восстанавливаемый элемент ". Приведенный ниже список поиска не выполняет поиск в вложенных папках. Чтобы просмотреть вложенные папки, дважды щелкните нужную папку. Кнопка Вверх позволяет перейти из дочерней папки в родительскую папку. Вы можете выбрать сразу несколько элементов (файлов и папок), но только расположенных в одной родительской папке. Невозможно восстановить элементы из нескольких папок одним заданием восстановления.



5. После выбора элементов для восстановления щелкните Восстановить на ленте инструментов консоли администратора. Откроется мастер восстановления. В мастере восстановления на экране Просмотр выбранных элементов для восстановления будут отображены элементы, выбранные для восстановления.

6. Если вы хотите включить регулирование пропускной способности сети, щелкните Изменить на экране Указание параметров восстановления. Если вам не нужно включать регулирование пропускной способности сети, просто нажмите кнопку Далее. Для виртуальных машин VMware на этом экране мастера недоступны другие параметры. Если вы решили настроить регулирование полосы пропускания сети, в диалоговом окне регулирования выберите Включить регулировку использования полосы пропускной сети. После этого настройте параметры и расписание работы.

7. На экране Выбор типа восстановления нажмите кнопку Далее. Файлы и (или) папки можно восстановить только в сетевую папку.

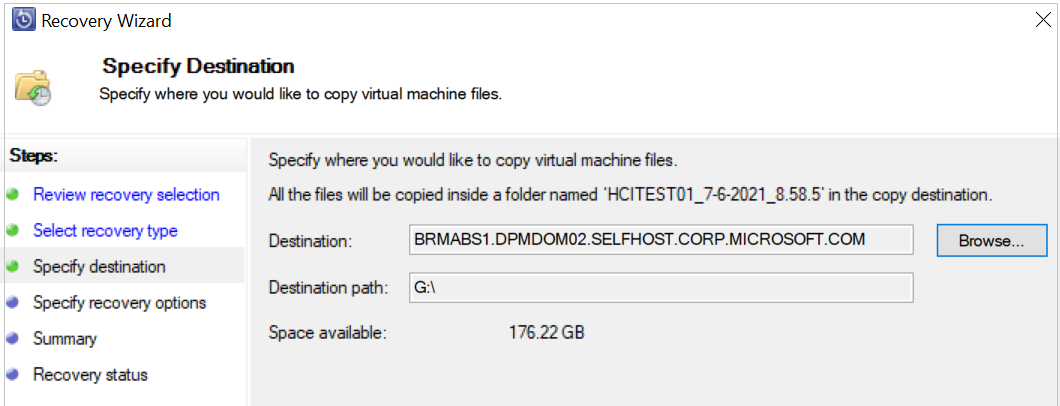

8. На экране Указание назначения выберите Обзор, чтобы найти сетевое расположение для ваших файлов или папок. MABS создаст папку и скопирует в нее все восстановленные элементы. Имя папки содержит префикс вида MABS_day-month-year (день-месяц-год). При выборе расположения для восстановленных файлов или папок предоставляются сведения для этого расположения (назначение, путь к папке назначения и доступное пространство).



9. На экране Определение параметров восстановления выберите параметр безопасности, который вы хотите применить. Вы можете изменить регулирование использования полосы пропускания сети, но по умолчанию оно отключено. Кроме того, параметры Восстановление SAN и Уведомления также отключены.

10. На экране Сводка проверьте выбранные параметры и щелкните Восстановить, чтобы начать процесс восстановления. На экране Состояния восстановления отображается ход восстановления.
