Проверка кластера Azure Stack HCI

Область применения: Azure Stack HCI, версии 22H2 и 21H2; Windows Server 2022, Windows Server 2019.

Убедитесь, что DCB больше не считается рекомендуемым средством для настройки и тестирования конфигурации сети хоста в Azure Stack HCI. Мы рекомендуем использовать Network ATC для настройки сети узла для Azure Stack HCI. Сетевой ATC всегда имеет приоритет над проверкой DCB в Azure Stack HCI.

Хотя мастер создания кластера в Windows Admin Center выполняет определенные проверки для создания рабочего кластера с выбранным оборудованием, проверка кластера выполняет дополнительные проверки, чтобы убедиться, что кластер будет работать в рабочей среде. В этой статье основное внимание уделяется тому, почему проверка кластера важна и когда она выполняется в кластере Azure Stack HCI.

Мы рекомендуем выполнить проверку кластера для следующих основных сценариев:

• После развертывания кластера сервера запустите средство Validate-DCB для тестирования сети.
• После обновления кластера сервера в зависимости от сценария запустите оба варианта проверки, чтобы устранить проблемы с кластером.
• После настройки репликации с помощью реплики хранилища убедитесь, что репликация выполняется нормально, проверив некоторые определенные события и выполнив несколько команд.
• После создания кластера сервера запустите средство Validate-DCB перед его размещением в рабочей среде.

Что такое проверка кластера?

Проверка кластера предназначена для перехвата проблем с оборудованием или конфигурацией перед переходом кластера в рабочую среду. Проверка кластера помогает убедиться, что решение Azure Stack HCI, которое вы планируете развернуть, действительно надежное. В качестве средства диагностики можно также использовать валидацию кластера для настроенных отказоустойчивых кластеров.

Конкретные сценарии проверки

В этом разделе описываются сценарии, в которых проверка также необходима или полезна.

• Проверка перед настройкой кластера:

  • Набор серверов, готовых к созданию отказоустойчивого кластера: Это самый простой сценарий проверки. Аппаратные компоненты (системы, сети и хранилище) подключены, но системы пока не работают в качестве кластера. Выполнение тестов в этой ситуации не влияет на доступность.

  • Виртуальные машины сервера: Для виртуализированных серверов в кластере выполните проверку кластера, как и в любом другом новом кластере. Требование запуска функции совпадает с тем, есть ли у вас:

    • Узловой кластер, где происходит переключение в случае отказа между двумя физическими компьютерами.
    • Гостевой кластер, в котором происходит отказоустойчивость между гостевыми операционными системами на одном физическом компьютере.

• Проверка после настройки кластера и использования:

  • Перед добавлением сервера в кластер: При добавлении сервера в кластер настоятельно рекомендуется выполнить проверку кластера. При выполнении проверки кластера укажите как существующие члены кластера, так и новый сервер.

  • При добавлении дисков: При добавлении дополнительных дисков в кластер, который отличается от замены неудачных дисков или создания виртуальных дисков или томов, использующих существующие диски, выполните проверку кластера, чтобы убедиться, что новое хранилище будет работать правильно.

  • При внесении изменений, влияющих на встроенное ПО или драйверы: При обновлении или внесении изменений в кластер, влияющий на встроенное ПО или драйверы, необходимо выполнить проверку кластера, чтобы убедиться, что новое сочетание оборудования, встроенного ПО, драйверов и программного обеспечения поддерживает функции отказоустойчивого кластера.

  • После восстановления системы из резервной копии: После восстановления системы из резервного копирования запустите проверку кластера, чтобы убедиться, что системные функции правильно работают в составе кластера.

Проверка сети

Средство Microsoft Validate-DCB предназначено для проверки конфигурации Data Center Bridging (DCB) в кластере. Для этого средство принимает ожидаемую конфигурацию в качестве входных данных, а затем проверяет каждый сервер в кластере. В этом разделе описывается, как установить и запустить средство Validate-DCB, просмотреть результаты и устранить сетевые ошибки, которые идентифицирует средство.

В сети удаленный прямой доступ к памяти (RDMA) через конвергентный Ethernet (RoCE) требует применения технологий DCB для обеспечения безызбыточной передачи в сетевой структуре. При использовании iWARP DCB является необязательным. Однако настройка DCB может быть сложной, с необходимостью точной конфигурации по всем аспектам.

• Каждый сервер в кластере
• Каждый сетевой порт, через который проходит трафик RDMA в сети

Требования

• Сведения о настройке сети кластера сервера, который требуется проверить, включая:
  • Имя узла или кластера сервера
  • Имя виртуального коммутатора
  • Имена сетевых адаптеров
  • Параметры управления приоритетными потоками (PFC) и расширенного выбора передачи (ETS)
• Подключение к Интернету для скачивания модуля инструментов в Windows PowerShell из Майкрософт.

Установка и запуск средства Validate-DCB

Чтобы установить и запустить средство Validate-DCB, выполните следующие действия.

1. На компьютере управления откройте сеанс Windows PowerShell от имени администратора, а затем выполните следующую команду для установки средства.

   Install-Module Validate-DCB


2. Примите запросы на использование поставщика NuGet и доступ к репозиторию для установки средства.

3. После подключения PowerShell к сети Майкрософт для скачивания средства введите Validate-DCB и нажмите клавишу ВВОД , чтобы запустить мастер инструментов.

   Примечание.

   Если вы не можете запустить скрипт средства Validate-DCB, может потребоваться настроить политики выполнения PowerShell. Используйте командлет Get-ExecutionPolicy для просмотра параметров текущей политики выполнения скрипта. Сведения о настройке политик выполнения в PowerShell см. в разделе "О политиках выполнения".

4. На странице мастера настройки Validate-DCB нажмите кнопку "Далее".

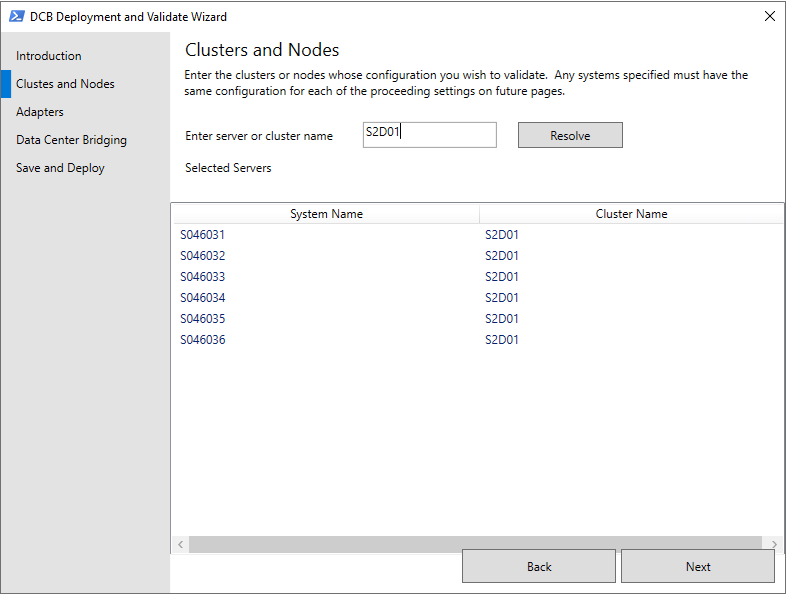

5. На странице "Кластеры и узлы" введите имя кластера сервера, который требуется проверить, выберите "Разрешить ", чтобы вывести список на странице, а затем нажмите кнопку "Далее".

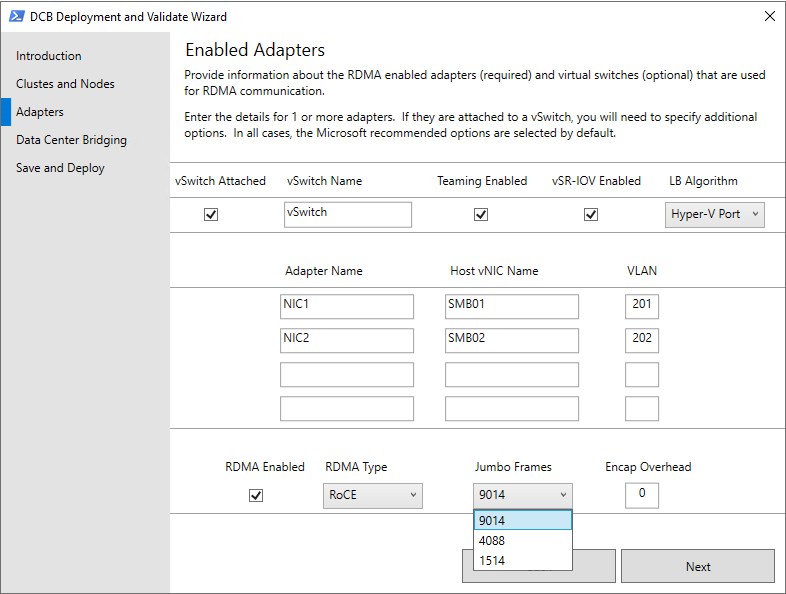

6. На странице адаптеров:

   1. Установите флажок vSwitch присоединён и введите имя vSwitch.
   2. В поле Имя адаптера введите имя каждого физического сетевого адаптера, в поле Имя виртуальной сетевой карты узла — имя каждой виртуальной сетевой карты (vNIC), и в поле VLAN — идентификатор VLAN, используемый для каждого адаптера.
   3. Разверните раскрывающийся список типов RDMA и выберите соответствующий протокол: RoCE или iWARP. Кроме того, установите для вашей сети соответствующее значение для кадров Jumbo, а затем выберите Далее.



   Примечание.

   • Дополнительные сведения о том, как SR-IOV повышает производительность сети, см. в статье "Обзор виртуализации единого корневого ввода-вывода" (SR-IOV).

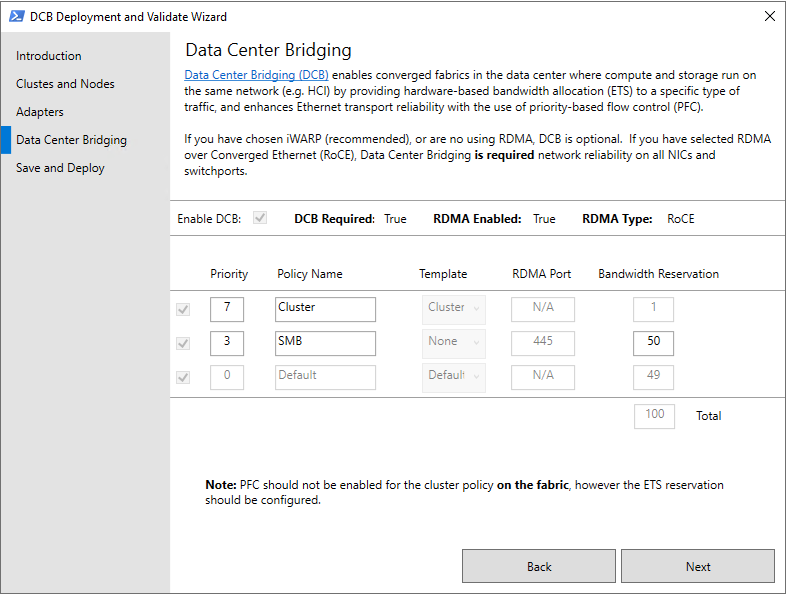

7. На странице бриджинга Центра обработки данных измените значения, соответствующие параметрам вашей организации для приоритета, имени политики и резервирования пропускной способности, а затем нажмите кнопку "Далее".



   Примечание.

   Выбор RDMA через RoCE на предыдущей странице мастера требует использования DCB для обеспечения надежности сети для всех сетевых адаптеров и портов коммутатора.

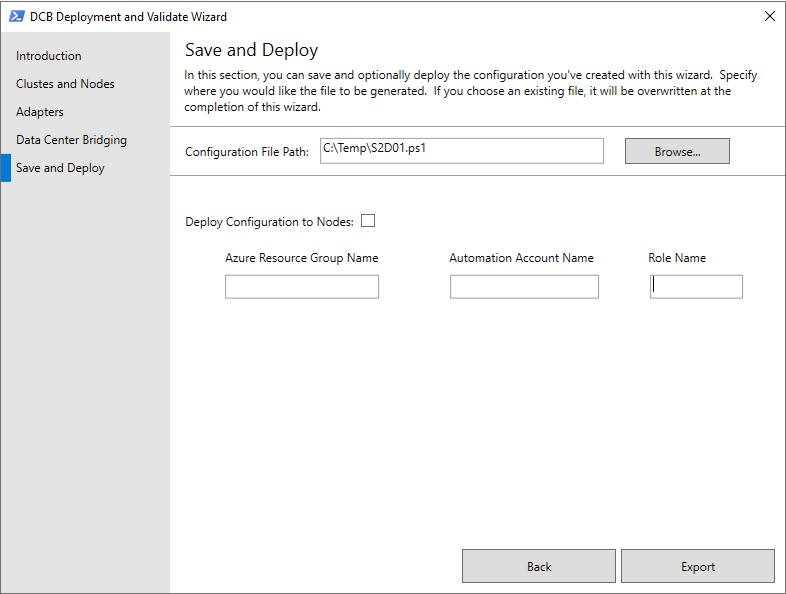

8. На странице "Сохранить и развернуть" в поле "Путь к файлу конфигурации" сохраните файл конфигурации с расширением .ps1 в месте, где его можно будет использовать позже по мере необходимости, а затем нажмите кнопку "Экспорт", чтобы запустить инструмент Validate-DCB.

   • При необходимости можно развернуть файл конфигурации, выполнив раздел "Развертывание конфигурации на узлах" страницы , который включает возможность использовать учетную запись службы автоматизации Azure для развертывания конфигурации, а затем проверить ее. См . статью "Создание учетной записи службы автоматизации Azure", чтобы приступить к работе с службой автоматизации Azure.



Просмотр результатов и исправление ошибок

Инструмент Validate-DCB выдает результаты в двух единицах:

1. Список предварительных условий и требований для выполнения модальных тестов в [глобальной единице].
2. Результаты [модульного блока] предоставляют обратную связь о каждой конфигурации узла кластера и лучших практиках.

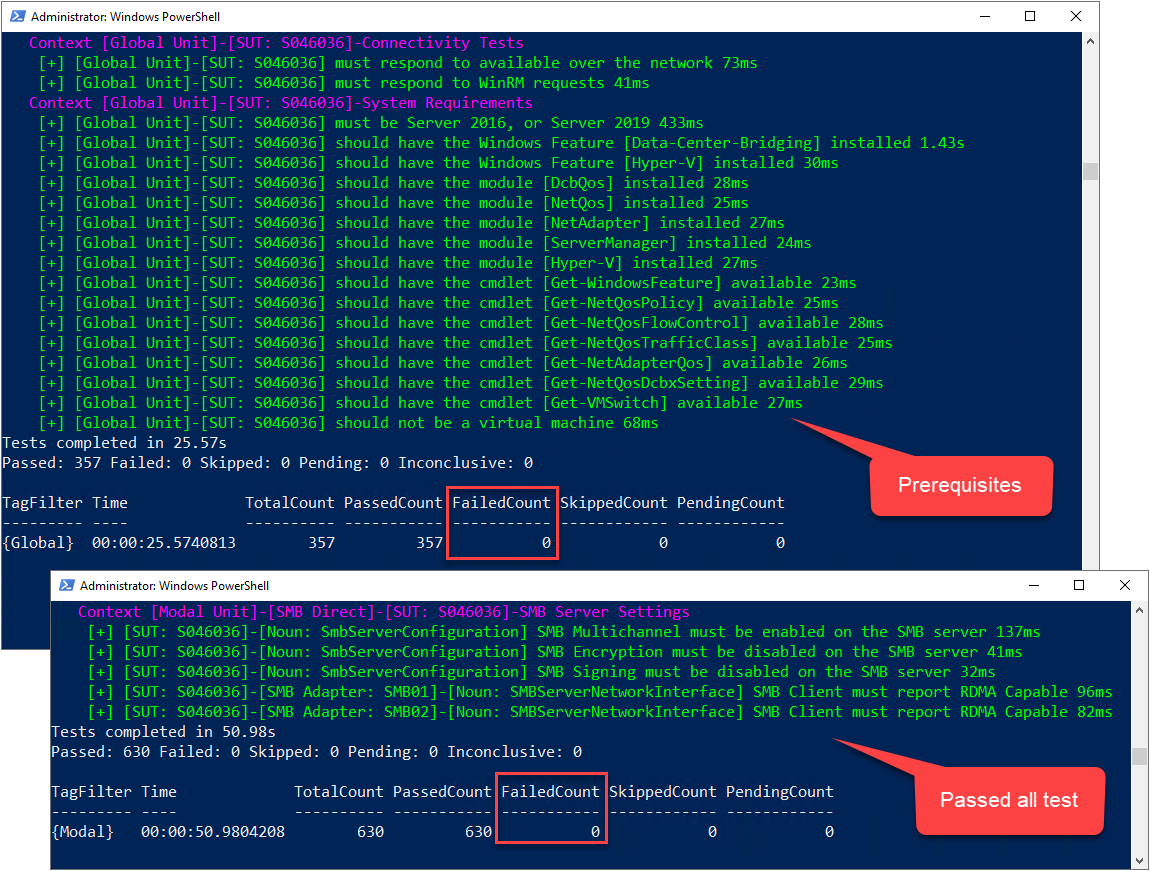

В этом примере показаны результаты успешной проверки одного сервера для всех предварительных требований и модульных тестов, и число неудачных равняется 0.

Ниже показано, как определить ошибку пакета Jumbo из VNIC SMB02 и исправить ее:

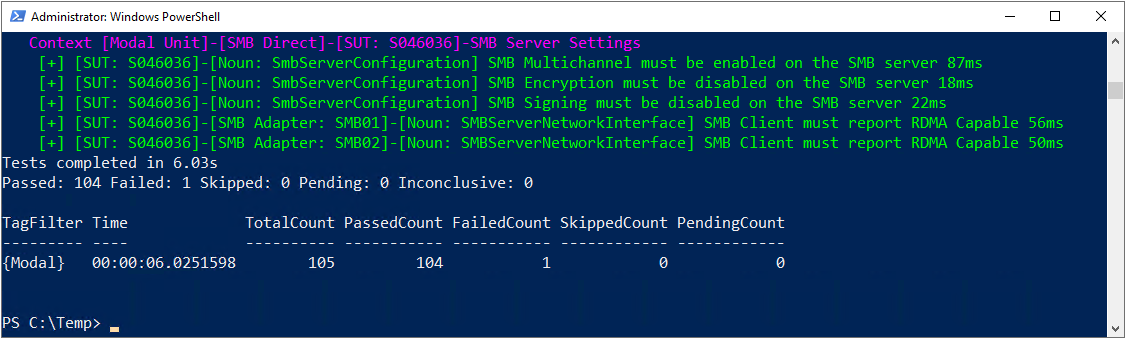

1. Результаты сканирования с помощью средства Validate-DCB показывают ошибку "Количество ошибок" — 1.

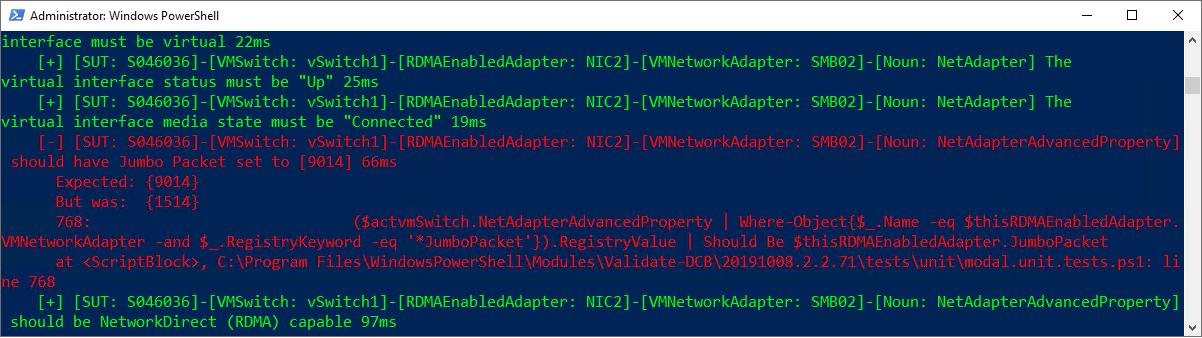

2. Прокрутив результаты назад, видно ошибку красным цветом, указывающую, что Jumbo Packet для vNIC SMB02 на узле S046036 установлен по умолчанию на размер 1514, но должен иметь значение 9014.



3. При просмотре расширенных свойств vNIC SMB02 на узле S046036 показано, что пакет Jumbo по умолчанию установлен в состояние Отключено.

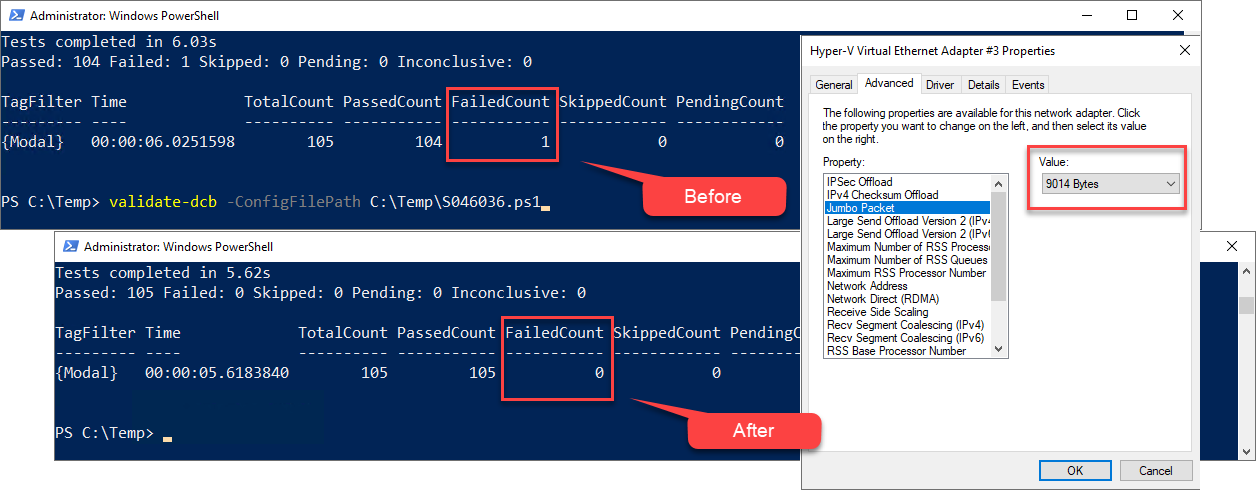

4. Исправление ошибки требует включения функции пакета Jumbo и изменения его размера до 9014 байтов. Повторное выполнение проверки на узле S046036 подтверждает это изменение, возвращая количество неудачных проверок равно 0.



Дополнительные сведения об устранении ошибок, которые идентифицирует средство Validate-DCB, см. в следующем видео.

Вы также можете установить средство в автономном режиме. Для отключенных систем используйте Save-Module -Name Validate-DCB -Path c:\temp\Validate-DCB и переместите модули в c:\temp\Validate-DCB в отключенную систему. Для получения дополнительной информации просмотрите следующее видео.

Проверка кластера

Выполните следующие действия, чтобы проверить серверы в существующем кластере в Windows Admin Center.

1. В Windows Admin Center в разделе "Все подключения" выберите кластер Azure Stack HCI, который требуется проверить, а затем нажмите кнопку "Подключить".

   Панель мониторинга Диспетчера кластеров отображает общие сведения о кластере.

2. На панели мониторинга диспетчера кластеров в разделе "Сервис" выберите "Серверы".

3. На странице "Инвентаризация" выберите серверы в кластере, а затем разверните подменю "Дополнительно " и выберите "Проверить кластер".

4. Во всплывающем окне Validate Cluster выберите Да.



5. Во всплывающем окне поставщика служб безопасности учетных данных (CredSSP) нажмите кнопку "Да".

6. Укажите учетные данные, чтобы включить CredSSP , а затем нажмите кнопку "Продолжить".
   Проверка кластера выполняется в фоновом режиме и предоставляет уведомление, когда оно будет завершено, в какой момент можно просмотреть отчет о проверке, как описано в следующем разделе.

Отключение CredSSP

После успешной проверки кластера сервера необходимо отключить протокол поставщика поддержки безопасности учетных данных (CredSSP) на каждом сервере для обеспечения безопасности. Дополнительные сведения см. в разделе CVE-2018-0886.

1. В Windows Admin Center в разделе "Все подключения" выберите первый сервер в кластере и нажмите кнопку "Подключить".

2. На странице "Обзор" выберите "Отключить CredSSP", а затем во всплывающем окне "Отключить CredSSP " нажмите кнопку "Да".

   Результат шага 2 удаляет красный баннер CredSSP ENABLED в верхней части страницы обзора сервера и отключает CredSSP на других серверах.

Просмотр отчетов проверки

Теперь вы готовы просмотреть отчет о проверке кластера.

Существует несколько способов доступа к отчетам проверки:

• На странице "Инвентаризация" разверните подменю "Дополнительно " и выберите "Просмотреть отчеты проверки".

• В правом верхнем углу Центра администрирования Windows щелкните значок колокольчика уведомлений , чтобы отобразить область уведомлений . Выберите уведомление об успешно проверенном кластере и выберите "Перейти к отчету об проверке отказоустойчивого кластера".

Проверка кластера с помощью PowerShell

Вы также можете использовать Windows PowerShell для выполнения тестов проверки в кластере серверов и просмотра результатов. Тесты можно выполнять как до, так и после настройки кластера.

Чтобы запустить тест проверки на серверном кластере, выполните командлеты Get-Cluster и Test-Cluster<имя кластера> PowerShell с компьютера управления или выполните только командлет Test-Cluster непосредственно в кластере:

$Cluster = Get-Cluster -Name 'server-cluster1'
Test-Cluster -InputObject $Cluster -Verbose

Для получения дополнительных примеров и сведений об использовании, см. референсную документацию по Test-Cluster.

Test-NetStack — это средство тестирования на основе PowerShell, доступное на сайте GitHub, которое можно использовать для выполнения тестирования трафика ICMP, TCP и RDMA для сетей и выявления потенциальных сетевых структур и неправильной настройки узла или операционной нестабильности. Используйте Test-NetStack для проверки сетевых путей данных, тестируя собственные, синтетические и аппаратно разгруженные сетевые пути (RDMA) на наличие проблем с подключением, фрагментацией пакетов, низкой пропускной способностью и перегрузкой.

Проверка репликации в Storage Replica

Если вы используете Storage Replica для репликации томов в удаленном кластере или от кластера к кластеру, существует несколько событий и командлетов, с помощью которых можно узнать состояние репликации.

В следующем сценарии мы настроили реплику хранилища путем создания групп репликации (RG) для двух сайтов, а затем указали тома данных и тома журналов для узлов исходного сервера в Site1 (Server1, Server2) и конечных (реплицированных) узлах сервера в Site2 (Server3, Server4).

Чтобы определить ход выполнения репликации для Server1 в Site1, выполните команду Get-WinEvent и проверьте события 5015, 5002, 5004, 1237, 5001 и 2200:

Get-WinEvent -ComputerName Server1 -ProviderName Microsoft-Windows-StorageReplica -max 20

Для Server3 в Site2 выполните следующую Get-WinEvent команду, чтобы просмотреть события Storage Replica, показывающие создание партнерства. Это событие сообщает количество скопированных байтов и время выполнения. Например:

Get-WinEvent -ComputerName Server3 -ProviderName Microsoft-Windows-StorageReplica | Where-Object {$_.ID -eq "1215"} | FL

Для Server3 в Site2 выполните Get-WinEvent команду и проверьте события 5009, 1237, 5001, 5015, 5005 и 2200, чтобы понять ход обработки. В этой последовательности не должно быть предупреждений или ошибок. Будет много событий 1237 - они указывают на прогресс.

Get-WinEvent -ComputerName Server3 -ProviderName Microsoft-Windows-StorageReplica | FL

В качестве альтернативы, целевая группа серверов для реплики указывает количество байтов, оставшихся для копирования в любое время, и запросить информацию можно с помощью PowerShell через Get-SRGroup. Например:

(Get-SRGroup).Replicas | Select-Object numofbytesremaining

Для node Server3 в Site2 выполните следующую команду и проверьте события 5009, 1237, 5001, 5015, 5005 и 2200, чтобы понять ход репликации. Не должно быть предупреждений об ошибках. Однако будет много событий "1237" - они просто указывают на ход выполнения процессов.

Get-WinEvent -ComputerName Server3 -ProviderName Microsoft-Windows-StorageReplica | FL

В качестве скрипта выполнения процесса, который не завершится:

while($true) {
$v = (Get-SRGroup -Name "Replication2").replicas | Select-Object numofbytesremaining
[System.Console]::Write("Number of bytes remaining: {0}`r", $v.numofbytesremaining)
Start-Sleep -s 5
}

Чтобы получить состояние репликации в растянутом кластере, используйте Get-SRGroup и Get-SRPartnership:

Get-SRGroup -Cluster ClusterS1

Get-SRPartnership -Cluster ClusterS1

(Get-SRGroup).replicas -Cluster ClusterS1

После подтверждения успешной репликации данных между сайтами можно создать виртуальные машины и другие рабочие нагрузки.

См. также

• Тестирование производительности для синтетических рабочих нагрузок в созданном хранилище с помощью DiskSpd.exe. Дополнительные сведения см. в статье "Тестирование производительности дисковых пространств с помощью синтетических рабочих нагрузок в Windows Server".
• Оценка Windows Server — это служба Premier, доступная клиентам, которые хотят, чтобы корпорация Майкрософт просматривала свои установки. Дополнительные сведения см. в службе поддержки Microsoft Premier. Дополнительные сведения см. в статье "Начало работы с оценкой Windows Server по требованию" (сервер, безопасность, Hyper-V, отказоустойчивый кластер, IIS).
