Создание образа локальной виртуальной машины Azure с помощью образов в локальной общей папке

• Обязательно просмотрите и выполните предварительные условия.

• For custom images in a local share on your Azure Local, you'll have the following extra prerequisites:

  • You should have a VHD/VHDX uploaded to a local share on your system.
  • The VHDX image must be Gen 2 type and secure boot enabled.
  • Образ VHDX должен быть подготовлен с помощью sysprep /generalize /shutdown /oobe. Дополнительные сведения см. в разделе "Параметры командной строки Sysprep".
  • Изображение должно находиться на общем кластерном томе, который доступен всем машинам в экземпляре. Поддерживаются операционные системы Windows и Linux.

• При использовании клиента для подключения к экземпляру Azure Local см. статью "Подключение к Azure Local через клиент Azure CLI".

• Обязательно просмотрите и выполните предварительные условия.

• For custom images in a local share on your Azure Local, you'll have the following extra prerequisites:

  • You should have a VHD/VHDX uploaded to a local share on your system.
  • The VHDX image must be Gen 2 type and secure boot enabled.
  • Образ VHDX должен быть подготовлен с помощью sysprep /generalize /shutdown /oobe. Дополнительные сведения см. в разделе "Параметры командной строки Sysprep".
  • Изображение должно находиться на общем кластерном томе, который доступен всем машинам в экземпляре. Поддерживаются операционные системы Windows и Linux.

Выполните следующие действия, чтобы создать образ виртуальной машины с помощью Azure CLI.

Вход и установка подписки

1. Подключитесь к машине в вашей локальной среде Azure

2. Войти. Тип:

   az login --use-device-code


3. Задайте подписку.

   az account set --subscription <Subscription ID>


Задайте некоторые параметры.

1. Задайте подписку, группу ресурсов, расположение, тип ОС для образа. Замените параметры в < > соответствующими значениями.

   $subscription = "<Subscription ID>"
   $resource_group = "<Resource group>"
   $location = "<Location for your Azure Local>"
   $imageName = <VM image name>
   $imageSourcePath = <path to the source image>
   $osType = "<OS of source image>"


   Параметры описаны в следующей таблице.

   Параметр	Описание
   subscription	Группа подписок для Azure Local, которую вы связываете с этим изображением.
   resource_group	Группа ресурсов для локальной среды Azure, связанная с этим изображением.
   location	Местоположение для вашего Azure Local. Например, это может быть eastus.
   image-path	Name of the VM image created starting with the image in your local share. Примечание. Azure отклоняет все имена, содержащие ключевое слово Windows.
   name	Путь к исходному образу галереи (в формате VHDX) на вашей системе. Например, C:\OSImages\winos.vhdx. Ознакомьтесь с требованиями исходного образа.
   os-type	Операционная система, связанная с исходным изображением. Это может быть Windows или Linux.

   Ниже приведен пример выходных данных.

   PS C:\Users\azcli> $subscription = "<Subscription ID>"
   PS C:\Users\azcli> $resource_group = "mylocalrg"
   PS C:\Users\azcli> $location = "eastus"
   PS C:\Users\azcli> $osType = "Windows"
   PS C:\ClusterStorage\Volume1> $imageName = "mylocal-localimage"
   PS C:\ClusterStorage\Volume1> $imageSourcePath = "C:\ClusterStorage\Volume1\Windows_K8s_17763.2928.220505-1621_202205101158.vhdx"


Создать образ ВМ из образа в локальном общем доступе

1. Выберите настраиваемое расположение для развертывания образа виртуальной машины. The custom location should correspond to the custom location for your Azure Local. Get the custom location ID for your Azure Local. Выполните следующую команду:

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for system>" --query id -o tsv)


2. Создайте образ виртуальной машины, начиная с указанного образа, находящегося в локальном общем доступе на вашем локальном Azure.

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --image-path $ImageSourcePath --name $ImageName --os-type $osType --storage-path-id $storagepathid



   Задание развертывания запускается для образа виртуальной машины.

   В этом примере путь к хранилищу был задан с помощью флага --storage-path-id, что обеспечило размещение данных рабочей нагрузки (включая виртуальную машину, образ виртуальной машины, не-ОС диск данных) в указанном пути к хранилищу.

   Если флаг не указан, данные рабочей нагрузки автоматически помещаются в путь хранилища высокого уровня доступности.

Развертывание образа занимает несколько минут. Время загрузки образа зависит от размера образа в локальной общей папке и пропускной способности сети, доступной для скачивания.

Ниже приведен пример выходных данных.

PS C:\Users\azcli> $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --image-path $ImageSourcePath --name $ImageName --os-type $osType --storage-path-id $storagepathid
type="CustomLocation" --location $Location --name $mktplaceImage --os-type $osType --image-path $mktImageSourcePath
Command group 'azurestackhci' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.ExtendedLocation/customLocations/mylocal-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/mylocal-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-localimage",
  "location": "eastus",
  "name": "mylocal-localimage",
  "properties": {
    "identifier": null,
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {},
      "progressPercentage": 100,
      "provisioningStatus": {
        "operationId": "82f58893-b252-43db-97a9-258f6f7831d9*43114797B86E6D2B28C4B52B02302C81C889DABDD9D890F993665E223A5947C3",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": {
      "name": null,
      "properties": {
        "storageProfile": {
          "osDiskImage": {}
        }
      }
    }
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-11-02T06:15:10.450908+00:00",
    "createdBy": "[email protected]",
    "createdByType": "User",
    "lastModifiedAt": "2023-11-02T06:15:56.689323+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/galleryimages"
}

PS C:\Users\azcli>

Вы можете создать образ виртуальной машины, скачав образ, который находится в локальной общей папке в локальной папке Azure, а затем используйте этот образ виртуальной машины для развертывания виртуальной машины.

На портале Azure для вашего локального ресурса в Azure выполните следующие действия.

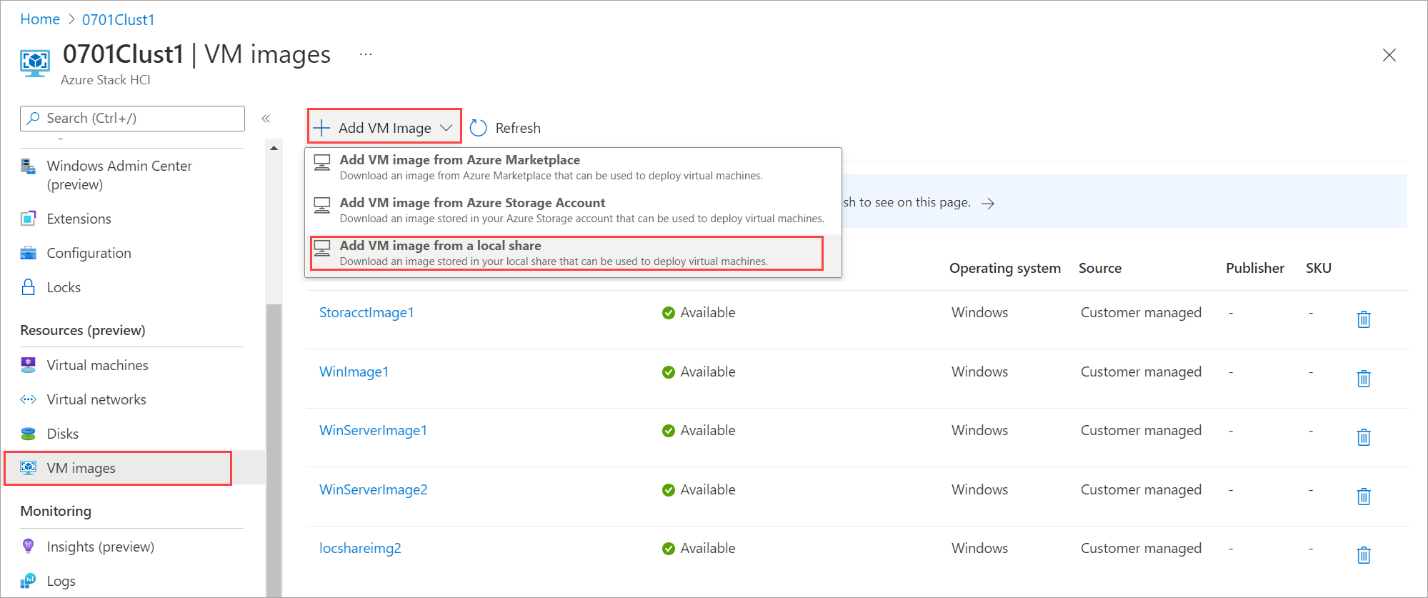

1. Перейдите к Ресурсы>Образы виртуальных машин.

2. Выберите + Добавить образ виртуальной машины и в раскрывающемся списке выберите Добавить образ виртуальной машины из локальной общей папки.

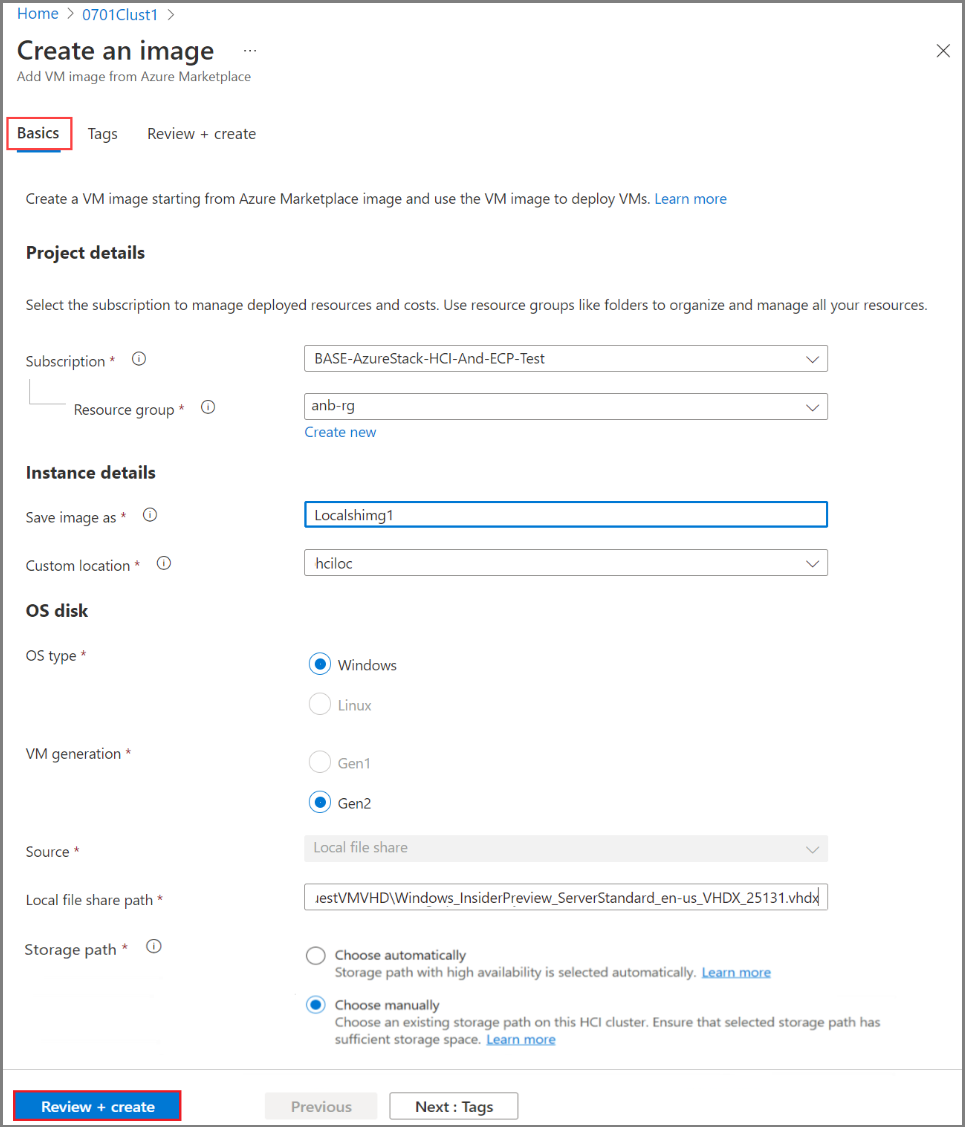

3. На вкладке "Основные сведения" на вкладке "Создание изображения" введите следующие сведения:

   1. Подписка. Выберите подписку для ассоциации с вашим образом виртуальной машины.

   2. Группа ресурсов. Создайте новую или выберите существующую группу ресурсов, связанную с образом виртуальной машины.

   3. Сохраните изображение как. Введите имя образа виртуальной машины.

   4. Custom location. Выберите настраиваемое расположение для развертывания образа виртуальной машины. The custom location should correspond to the custom location for your Azure Local.

   5. Тип ОС. Выберите ОС образа как Windows или Linux. Это операционная система, связанная с образом в вашей учетной записи хранилища.

   6. Создание виртуальной машины. Выберите генерацию для изображения.

   7. Источник. The source of the image should be Local file share and is automatically populated.

   8. Путь к локальной общей папке. Укажите локальный путь к общей папке для исходного образа в системе.

   9. Путь к хранилищу. Выберите путь к хранилищу образа виртуальной машины. Выберите "Выбрать автоматически ", чтобы путь к хранилищу с высоким уровнем доступности был выбран автоматически. Выберите "Выбрать вручную", чтобы указать путь к хранилищу образов виртуальных машин и файлов конфигурации в локальном экземпляре Azure. В этом случае убедитесь, что указанный путь к хранилищу имеет достаточно места для хранения.

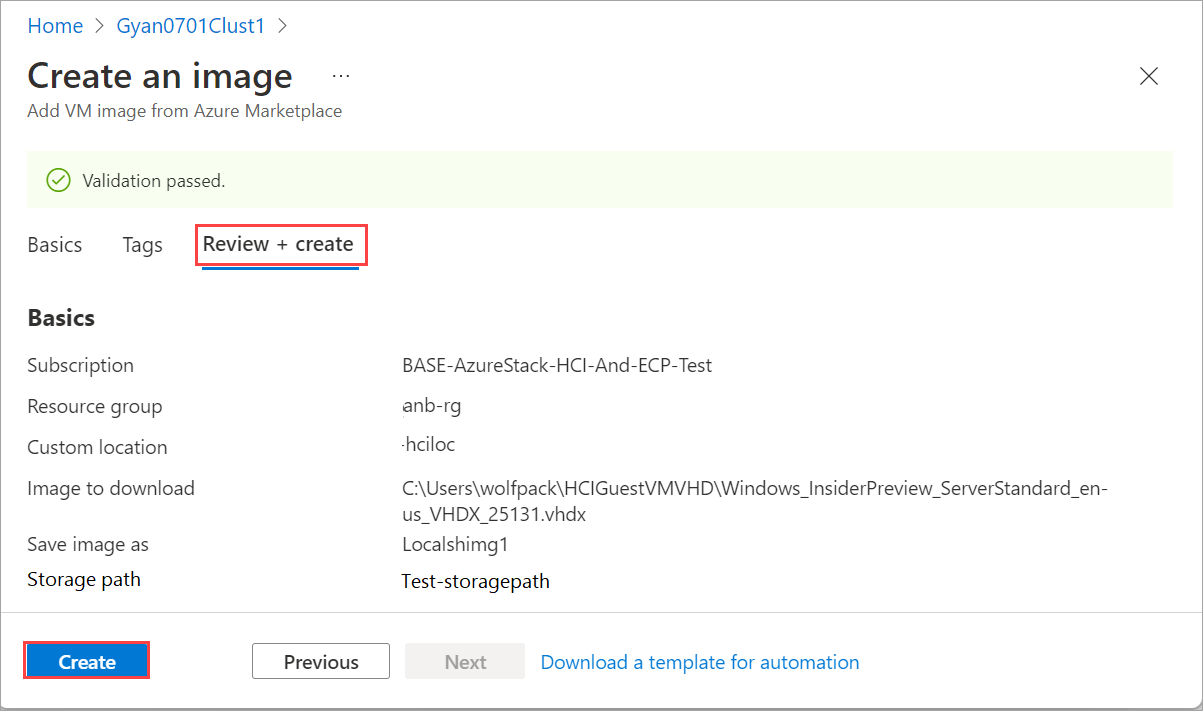

4. Нажмите кнопку "Проверить и создать", чтобы создать образ виртуальной машины.



5. Входные параметры проверяются. Если проверка выполнена успешно, можно просмотреть сведения о образе виртуальной машины и выбрать команду "Создать".



   Задание развертывания шаблона Azure Resource Manager начинается для образа виртуальной машины. Развертывание образа занимает несколько минут. Время загрузки образа зависит от размера пользовательского образа и пропускной способности сети, доступной для скачивания.

   Развертывание образа можно отслеживать в сетке образов виртуальной машины. Вы можете увидеть список образов виртуальных машин, которые уже загружены, и тех, которые загружаются на системе.

6. Когда скачивание образа завершится, образ виртуальной машины отображается в списке образов, а состояние отображается как доступное. Чтобы просмотреть дополнительные сведения о любом образе, выберите имя образа виртуальной машины из списка образов виртуальных машин.

Выполните следующие действия, чтобы отобразить список образов виртуальных машин с помощью Azure CLI.

1. Запустите PowerShell с правами администратора.

2. Задайте некоторые параметры.

   $subscription = "<Subscription ID associated with your Azure Local>"
   $resource_group = "<Resource group name for your Azure Local>"


3. Список всех образов виртуальных машин, связанных с локальным приложением Azure. Выполните следующую команду:

   az stack-hci-vm image list --subscription $subscription --resource-group $resource_group


   В зависимости от используемой команды перечислены соответствующие наборы образов, связанных с локальным приложением Azure.

   • Если указать только подписку, команда перечисляет все изображения в подписке.
   • Если указать подписку и группу ресурсов, команда выводит список всех образов в группе ресурсов.

   К этим изображениям относятся:

   • VM images from marketplace images.
   • Пользовательские изображения, которые находятся в вашем аккаунте Azure Storage или в локальной общей папке на вашей системе или на клиенте, подключенном к вашей системе.

Ниже приведен пример выходных данных.

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "mylocal-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "[email protected]",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

Для получения дополнительной информации об этой команде CLI см. az stack-hci-vm image list.

In the Azure portal of your Azure Local resource, you can track the VM image deployment on the VM image grid. Вы можете видеть список образов виртуальных машин, которые уже загружены и которые загружаются на вашей системе.

Выполните следующие действия, чтобы посмотреть список образов виртуальных машин в портале Azure.

1. В портале Azure перейдите к вашему локальному ресурсу Azure.

2. Go to Resources > VM images.

3. В правой области можно просмотреть список образов виртуальных машин.



Выполните следующие действия, чтобы использовать Azure CLI для просмотра свойств изображения:

1. Запустите PowerShell с правами администратора.

2. Задайте следующие параметры.

   $subscription = "<Subscription ID>"
   $resource_group = "<Azure Local resource group>"
   $mktplaceImage = "<Marketplace image name>"


3. Свойства изображения можно просматривать двумя способами: указать идентификатор или указать имя и группу ресурсов. При указании идентификатора образа Marketplace выполните следующие действия.

   1. Задайте следующий параметр.

      $mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-marketplaceimage"


   2. Выполните следующую команду, чтобы просмотреть свойства.

      az stack-hci-vm image show --ids $mktplaceImageID

      Ниже приведен пример выходных данных для этой команды:

      PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
      Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
      {
        "extendedLocation": {
          "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/mylocal-cl",
          "type": "CustomLocation"
        },
        "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/mylocal-marketplaceimage",
        "location": "eastus",
        "name": "mylocal-marketplaceimage",
        "properties": {
          "containerName": null,
          "hyperVGeneration": null,
          "identifier": null,
          "imagePath": null,
          "osType": "Windows",
          "provisioningState": "Succeeded",
          "status": null,
          "version": null
        },
        "resourceGroup": "mylocal-rg",
        "systemData": {
          "createdAt": "2022-08-05T20:52:38.579764+00:00",
          "createdBy": "[email protected]",
          "createdByType": "User",
          "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
          "lastModifiedBy": "[email protected]",
          "lastModifiedByType": "User"
        },
        "tags": null,
        "type": "microsoft.azurestackhci/galleryimages"
      }
      PS C:\Users\azcli>


В портале вашего локального ресурса Azure выполните следующие действия.

1. Перейдите к Ресурсы>Образы виртуальных машин. В правой области отображается список образов виртуальных машин.



2. Выберите имя образа виртуальной машины, чтобы просмотреть свойства.



1. Запустите PowerShell с правами администратора.

2. Настройте следующие параметры:

   $subscription = "<Subscription ID>"
   $resource_group = "<Azure Local resource group>"
   $mktplaceImage = "<Markeplace image name>"


3. Удалите существующий образ виртуальной машины. Выполните следующую команду:

   az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes


Вы можете удалить изображение двумя способами:

• Укажите имя и группу ресурсов.
• Укажите идентификатор.

После удаления образа можно убедиться, что изображение удалено. Ниже приведен пример выходных данных при удалении образа, указав имя и группу ресурсов.

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "mylocal-rg"
PS C:\Users\azcli> $mktplaceImage = "mymylocal-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'mylocal-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

В портале вашего локального ресурса Azure выполните следующие действия.

1. Перейдите к Ресурсы>Образы виртуальных машин.

2. В списке образов виртуальных машин, отображаемых в правой области, выберите значок корзины рядом с образом виртуальной машины, который требуется удалить.



3. При появлении запроса на подтверждение удаления нажмите кнопку "Да".



После удаления образа виртуальной машины список образов виртуальных машин обновляется, чтобы отразить удаленный образ.
