Область применения: Advanced Threat Analytics версии 1.9
В этой статье показано, сколько серверов ATA необходимо для мониторинга сети. Он помогает оценить, сколько шлюзов ATA и/или упрощенных шлюзов ATA вам нужно, а также вместимость сервера для вашего центра ATA и шлюзов ATA.
Замечание
Центр ATA можно развернуть на любом поставщике IaaS, если выполнены требования к производительности, описанные в этой статье.
Использование средства изменения размера

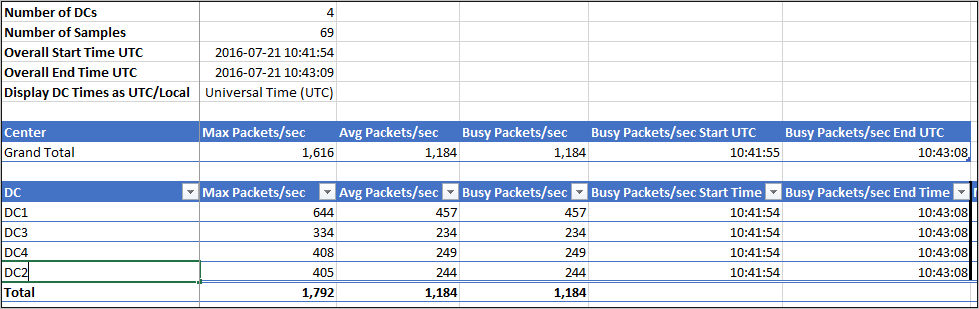

Рекомендуемый и простой способ определения емкости для развертывания ATA — использовать инструмент оценки размеров ATA. Запустите средство изменения размера ATA и из результатов файла Excel используйте следующие поля, чтобы определить необходимую емкость ATA:
Процессор и память центра ATA: Сопоставьте поле Загруженные пакеты/с в файле результатов таблицы центра ATA с полем PACKETS PER SECOND в поле ТАБЛИЦЫ ЦЕНТРА ATA.
Хранилище Центра ATA: Совместите поле Avg Packets/sec в файле результатов таблицы Центра ATA с полем PACKETS PER SECOND в таблице Центра ATA.
Сопоставьте поле "Занятые пакеты/с" в таблице шлюза ATA в файле результатов с полем PACKETS PER SECOND в таблице ATA Gateway или таблице ATA Lightweight Gateway, в зависимости от выбранного вами типа шлюза.
Замечание
Поскольку различные среды отличаются и имеют несколько специфичных и неожиданных характеристик сетевого трафика, после первоначального развертывания ATA и запуска инструмента расчета размеров может потребоваться точно настроить развертывание для повышения производительности.
Если вы не можете использовать инструмент ATA Sizing Tool, вручную соберите информацию о счетчике пакетов в секунду с низким интервалом сбора (приблизительно 5 секунд) со всех контроллеров домена в течение 24 часов. Затем для каждого контроллера домена вычислите средний и самый загруженный период (15 минут). В следующих разделах приведены инструкции о том, как собрать данные счетчика пакетов в секунду с одного контроллера домена.
Замечание
После первоначального развертывания ATA и запуска инструмента оценки размеров может потребоваться откорректировать настройки развертывания для обеспечения необходимой пропускной способности, так как разные среды различаются и могут иметь разные особенности или непредвиденные характеристики сетевого трафика.
Размер Центра АТА
Центр ATA требует рекомендуемого минимум 30 дней данных для аналитики поведения пользователей.
| Пакеты в секунду со всех центров обработки данных | ЦП (ядра*) | Память (ГБ) | Хранение базы данных за день (ГБ) | Хранилище базы данных в месяц (ГБ) | IOPS** |
|---|---|---|---|---|---|
| 1,000 | 2 | 32 | 0,3 | 9 | 30 (100) |
| 40,000 | 4 | 48 | 12 | 360 | 500 (750) |
| 200,000 | 8 | 64 | 60 | 1800 | 1,000 (1,500) |
| 400,000 | 12 | 96 | 120 | 3600 | 2,000 (2,500) |
| 750,000 | двадцать четыре | 112 | 225 | 6,750 | 2,500 (3,000) |
| 1,000,000 | 40 | 128 | 300 | 9000 | 4,000 (5,000) |
*Это включает физические ядра, а не гиперпотоковые ядра.
**Средние числа (пиковые числа)
Замечание
- Центр ATA может обрабатывать агрегированные не более 1 млн пакетов в секунду со всех отслеживаемых контроллеров домена. В некоторых средах тот же центр ATA может обрабатывать общий трафик, превышающий 1 млн, и некоторые среды могут превышать емкость ATA. Обратитесь к нам azureatpfeedback@microsoft.com за помощью в планировании и оценке больших сред.
- Если свободное пространство достигает минимум 20% или 200 ГБ, то удаляется старая коллекция данных. Если невозможно успешно сократить сбор данных до этого уровня, будет зарегистрировано оповещение. ATA будет продолжать функционировать до тех пор, пока не достигнет порогового значения 5% или 50 ГБ бесплатно. На этом этапе ATA перестанет заполнять базу данных, и будет выдано дополнительное оповещение.
- Центр ATA можно развернуть на любом поставщике IaaS, если выполнены требования к производительности, описанные в этой статье.
- Задержка хранения для действий чтения и записи должна быть ниже 10 мс.
- Соотношение между действиями чтения и записи составляет примерно 1:3 ниже 100 000 пакетов в секунду и 1:6 выше 100 000 пакетов в секунду.
- При запуске Центра в качестве виртуальной машины Центр требует, чтобы вся память была выделена виртуальной машине всё время. Дополнительные сведения о запуске Центра ATA в качестве виртуальной машины см. в разделе "Требования центра ATA".
- Чтобы обеспечить оптимальную производительность, задайте для центра ATA значение "Высокий уровень производительности".
- При работе с физическим сервером база данных ATA требует отключить неравномерный доступ к памяти (NUMA) в BIOS. Система может называть NUMA чередованием узлов. В таком случае необходимо включить чередование узлов, чтобы отключить NUMA. Дополнительные сведения см. в документации BIOS. Это не важно, если центр ATA работает на виртуальном сервере.
Выбор подходящего типа шлюза для развертывания
В развертывании ATA поддерживается любое сочетание типов шлюзов ATA:
- Только шлюзы ATA
- Только лёгкие шлюзы ATA
- Сочетание обоих
При выборе типа развертывания шлюза рассмотрите следующие преимущества:
| Тип шлюза | Benefits | Себестоимость | Топология развертывания | Использование контроллера домена |
|---|---|---|---|---|
| Шлюз ATA | Развертывание вне группы затрудняет обнаружение ATA злоумышленниками | Выше | Устанавливается вместе с контроллером домена (вне полосы) | Поддерживает до 50 000 пакетов в секунду |
| Упрощенный шлюз ATA | Не требуется конфигурация выделенного сервера и зеркального отображения портов | Ниже | Установлен на контроллере домена | Поддерживает до 10 000 пакетов в секунду |
Ниже приведены примеры сценариев, в которых контроллеры домена должны охватываться упрощенным шлюзом ATA:
Сайты филиалов
Виртуальные контроллеры домена, развернутые в облаке (IaaS)
Ниже приведены примеры сценариев, в которых контроллеры домена должны охватываться шлюзом ATA:
- Центры обработки данных головного офиса (с контроллерами домена с более чем 10000 пакетов в секунду)
Размер легковесного шлюза ATA
Упрощенный шлюз ATA может поддерживать мониторинг одного контроллера домена на основе объема сетевого трафика, генерируемого контроллером домена.
| Пакеты в секунду* | ЦП (ядра**) | Память (ГБ)** |
|---|---|---|
| 1,000 | 2 | 6 |
| 5,000 | 6 | 16 |
| 10,000 | 10 | двадцать четыре |
*Общее количество пакетов в секунду на контроллере домена, отслеживаемое определенным упрощенным шлюзом ATA.
**Общее количество непоточных ядер, установленных этим контроллером домена.
Хотя гиперпоточность приемлема для легковесного шлюза ATA, при планировании емкости следует учитывать фактические ядра, а не гиперпоточность.
Общий объем памяти, установленной этим контроллером домена.
Замечание
- Если контроллер домена не имеет ресурсов, необходимых для упрощенного шлюза ATA, производительность контроллера домена не влияет, но упрощенный шлюз ATA может не работать должным образом.
- При запуске шлюза в качестве виртуальной машины (VM) требуется постоянно выделять всю память виртуальной машине. Дополнительные сведения о запуске шлюза ATA в качестве виртуальной машины см. в разделе "Требования к динамической памяти".
- Чтобы обеспечить оптимальную производительность, установите для параметра Параметры питания упрощенного шлюза ATA Высокая производительность.
- Требуется не менее 5 ГБ пространства, и рекомендуется 10 ГБ, включая пространство, необходимое для двоичных файлов ATA, журналов ATA и журналов производительности.
Размер шлюза ATA
При выборе количества шлюзов ATA для развертывания следует учитывать следующие проблемы.
-
Active Directory леса и домены
ATA может отслеживать трафик нескольких доменов в пределах одного леса Active Directory. Для мониторинга нескольких лесов Active Directory требуются отдельные развертывания ATA. Не настраивайте одно развертывание ATA для мониторинга сетевого трафика контроллеров домена из разных лесов. -
Дублирование портов
Рекомендации по зеркалированию портов могут потребовать развертывания нескольких шлюзов ATA для каждого шлюза передачи данных или филиала. -
Вместимость
Шлюз ATA может поддерживать мониторинг нескольких контроллеров домена в зависимости от объема сетевого трафика отслеживаемых контроллеров домена.
| Пакеты в секунду* | ЦП (ядра**) | Память (ГБ) |
|---|---|---|
| 1,000 | 1 | 6 |
| 5,000 | 2 | 10 |
| 10,000 | 3 | 12 |
| 20 000 | 6 | двадцать четыре |
| 50,000 | 16 | 48 |
*Общее среднее количество пакетов в секунду от всех контроллеров домена, отслеживаемых определенным шлюзом ATA в течение самого загруженного часа дня.
Общий объем зеркального трафика контроллера домена не может превышать емкость сетевого адаптера захвата на шлюзе ATA.
**Технология гиперпоточности должна быть отключена.
Замечание
- При запуске шлюза в качестве виртуальной машины (VM) требуется постоянно выделять всю память виртуальной машине. Дополнительные сведения о запуске шлюза ATA в качестве виртуальной машины см. в разделе "Требования к динамической памяти".
- Для оптимальной производительности установите Параметр питания шлюза ATA на Высокая производительность.
- Требуется не менее 5 ГБ пространства, и рекомендуется 10 ГБ, включая пространство, необходимое для двоичных файлов ATA, журналов ATA и журналов производительности.
