Avviare, arrestare, scaricare ed eliminare acquisizioni di pacchetti con Azure Network Watcher

• Un account Azure con una sottoscrizione attiva. Creare un account gratuitamente.

• Una macchina virtuale (VM) o un set di scalabilità di macchine virtuali con connettività TCP in uscita a: 169.254.169.254 sulla porta 80 e 168.63.129.16 sulla porta 8037. L'estensione macchina virtuale dell'agente Network Watcher usa questi indirizzi IP per comunicare con la piattaforma Azure.

• Estensione macchina virtuale dell'agente Network Watcher installata nella macchina virtuale di destinazione. Ogni volta che si usa l'acquisizione di pacchetti network Watcher nel portale di Azure, l'agente viene installato automaticamente nella macchina virtuale di destinazione o nel set di scalabilità se non è stato installato in precedenza. Per aggiornare un agente già installato, vedere Aggiornare l'estensione Azure Network Watcher alla versione più recente.

• Un account di archiviazione di Azure con connettività TCP in uscita della macchina virtuale sulla porta 443. Se non si ha un account di archiviazione, vedere Creare un account di archiviazione usando il portale di Azure.

  • L'account di archiviazione deve essere accessibile dalla subnet della macchina virtuale o del set di scalabilità di destinazione. Per altre informazioni, vedere Configurare i firewall e le reti virtuali di Archiviazione di Azure.
  • L'accesso alla chiave dell'account di archiviazione deve essere abilitato per consentire le richieste da Network Watcher usando token di firma di accesso condiviso.

• Accedere al portale di Azure con il proprio account Azure.

• Un account Azure con una sottoscrizione attiva. Creare un account gratuitamente.

• Una macchina virtuale (VM) con connettività TCP in uscita a: 169.254.169.254 su porta 80 e 168.63.129.16 su porta 8037. L'estensione macchina virtuale dell'agente Network Watcher usa questi indirizzi IP per comunicare con la piattaforma Azure.

• Estensione macchina virtuale dell'agente Network Watcher installata nella macchina virtuale di destinazione. Per altre informazioni, vedere Gestire l'estensione vm dell'agente Network Watcher per Windows o Gestire l'estensione vm dell'agente Network Watcher per Linux.

• Un account di archiviazione di Azure con connettività TCP in uscita della macchina virtuale sulla porta 443. Se non si ha un account di archiviazione, vedere Creare un account di archiviazione con PowerShell.

  • L'account di archiviazione deve essere accessibile dalla subnet della macchina virtuale o del set di scalabilità di destinazione. Per altre informazioni, vedere Configurare i firewall e le reti virtuali di Archiviazione di Azure.
  • L'accesso alla chiave dell'account di archiviazione deve essere abilitato per consentire le richieste da Network Watcher usando token di firma di accesso condiviso.

• Azure Cloud Shell o Azure PowerShell.

  I passaggi descritti in questo articolo eseguono i cmdlet di Azure PowerShell in modo interattivo in Azure Cloud Shell. Per eseguire i comandi in Cloud Shell, selezionare Apri Cloud Shell nell'angolo superiore destro di un blocco di codice. Selezionare Copia per copiare il codice e incollarlo in Cloud Shell per eseguirlo. È anche possibile eseguire Cloud Shell dal portale di Azure.

  È anche possibile installare Azure PowerShell in locale per eseguire i cmdlet. In questo articolo si presuppone che il modulo Azure PowerShell sia disponibile. Per altre informazioni, vedere Installare Azure PowerShell. Se si esegue PowerShell in locale, accedere ad Azure usando il cmdlet Connect-AzAccount.

• Un account Azure con una sottoscrizione attiva. Creare un account gratuitamente.

• Una macchina virtuale (VM) con connettività TCP in uscita a: 169.254.169.254 su porta 80 e 168.63.129.16 su porta 8037. L'estensione macchina virtuale dell'agente Network Watcher usa questi indirizzi IP per comunicare con la piattaforma Azure.

• Estensione macchina virtuale dell'agente Network Watcher installata nella macchina virtuale di destinazione. Per altre informazioni, vedere Gestire l'estensione vm dell'agente Network Watcher per Windows o Gestire l'estensione vm dell'agente Network Watcher per Linux.

• Un account di archiviazione di Azure con connettività TCP in uscita della macchina virtuale sulla porta 443. Se non si ha un account di archiviazione, vedere Creare un account di archiviazione usando l'interfaccia della riga di comando di Azure.

  • L'account di archiviazione deve essere accessibile dalla subnet della macchina virtuale o del set di scalabilità di destinazione. Per altre informazioni, vedere Configurare i firewall e le reti virtuali di Archiviazione di Azure.
  • L'accesso alla chiave dell'account di archiviazione deve essere abilitato per consentire le richieste da Network Watcher usando token di firma di accesso condiviso.

• Azure Cloud Shell o interfaccia della riga di comando di Azure.

  I passaggi descritti in questo articolo eseguono i comandi dell'interfaccia della riga di comando di Azurel in modo interattivo in Azure Cloud Shell. Per eseguire i comandi in Cloud Shell, selezionare Apri Cloud Shell nell'angolo superiore destro di un blocco di codice. Selezionare Copia per copiare il codice e incollarlo in Cloud Shell per eseguirlo. È anche possibile eseguire Cloud Shell dal portale di Azure.

  È anche possibile installare l'interfaccia della riga di comando di Azure in locale per eseguire i comandi. Se si esegue l'interfaccia della riga di comando di Azure in locale, accedere ad Azure usando il comando az login.

Per avviare una sessione di acquisizione, seguire questa procedura:

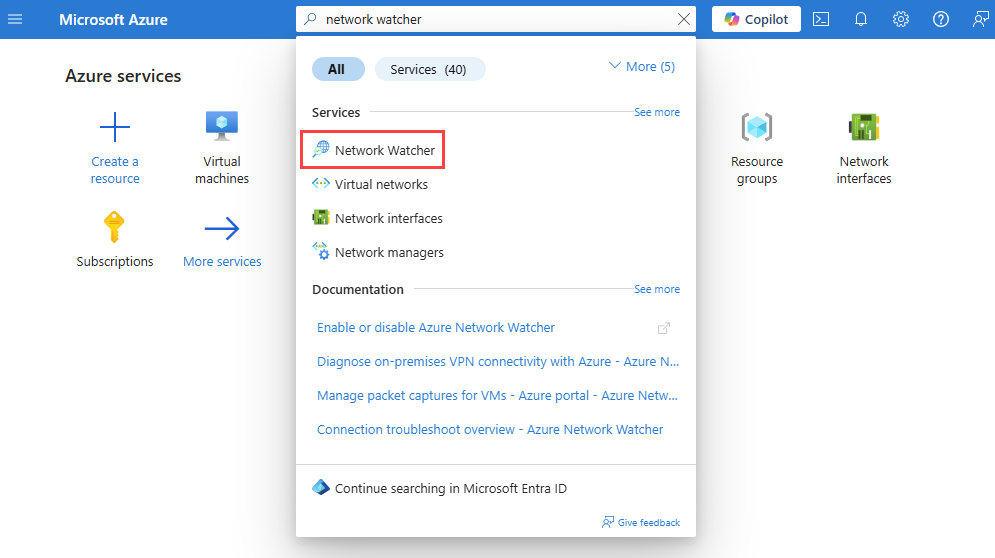

1. Nella casella di ricerca nella parte superiore del portale immettere Network Watcher. Nei risultati della ricerca selezionare Network Watcher.

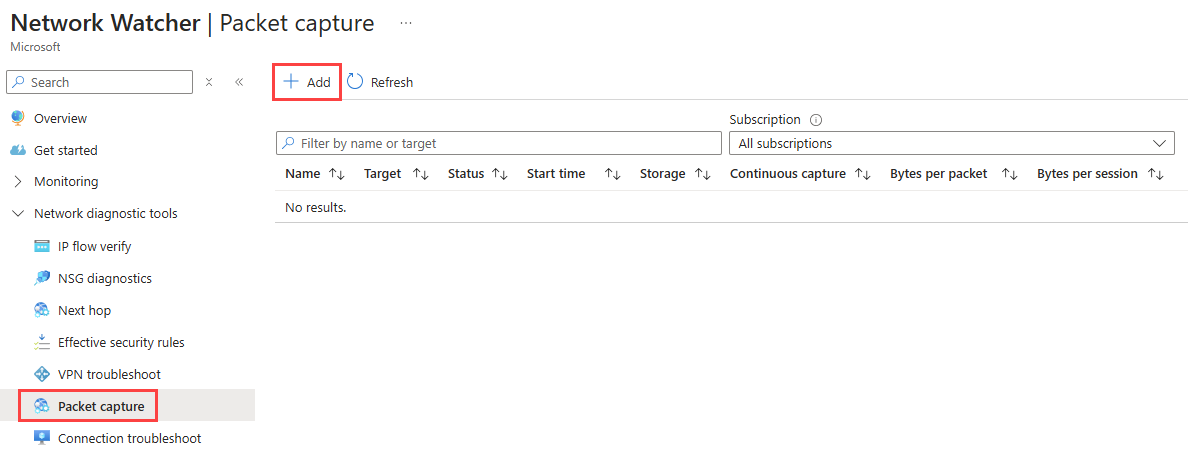

2. Selezionare Acquisizione pacchetti in Strumenti di diagnostica di rete, quindi selezionare + Aggiungi per creare un'acquisizione di pacchetti.

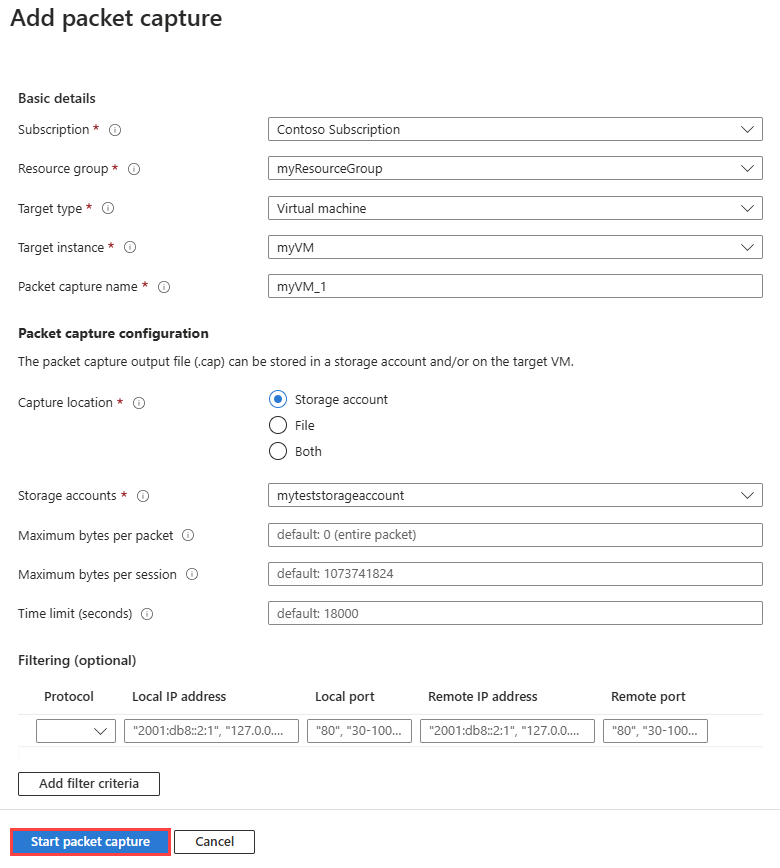

3. In Aggiungi acquisizione pacchetti immettere o selezionare i valori per le impostazioni seguenti:

   Impostazione	Valore
   Dettagli di base
   Abbonamento	Selezionare la sottoscrizione di Azure della macchina virtuale.
   Gruppo di risorse	Selezionare il gruppo di risorse della macchina virtuale.
   Tipo di destinazione	Selezionare Macchina virtuale o Set di scalabilità di macchine virtuali.
   Set di scalabilità di macchine virtuali di destinazione	Selezionare il set di scalabilità di macchine virtuali. Questa opzione è disponibile se si seleziona Set di scalabilità di macchine virtuali come tipo di destinazione.
   Istanza di destinazione	Selezionare l'istanza della macchina virtuale o del set di scalabilità.
   Nome acquisizione pacchetti	Immettere un nome o lasciare il nome predefinito.
   Configurazione dell'acquisizione di pacchetti
   Percorso di acquisizione	Selezionare Account di archiviazione (opzione predefinita), File o Entrambi.
   Account di archiviazione	Selezionare l'account di archiviazione Standard 1. Questa opzione è disponibile se si seleziona Account di archiviazione o Entrambi come posizione di acquisizione. L'account di archiviazione deve trovarsi nella stessa area dell'istanza di destinazione.
   Percorso del file locale	Immettere un percorso di file locale valido in cui si vuole salvare l'acquisizione nella macchina virtuale di destinazione. Se si usa un computer Linux, il percorso può iniziare con /var/captures. Se si usa un computer Windows, il percorso può iniziare con C:\Captures. Questa opzione è disponibile se si seleziona File o Entrambi come percorso di acquisizione.
   Numero massimo di byte per pacchetto	Immettere il numero massimo di byte da acquisire per ogni pacchetto. Se questa opzione viene lasciata vuota o si immette 0, vengono acquisiti tutti i byte.
   Numero massimo di byte per sessione	Immettere il numero totale di byte acquisiti. Una volta raggiunto il valore, l'acquisizione pacchetti si arresta. Se questa opzione viene lasciata vuota, vengono acquisiti fino a 1 GB.
   Limite di tempo (secondi)	Immettere il limite di tempo della sessione di acquisizione pacchetti in secondi. Una volta raggiunto il valore, l'acquisizione pacchetti si arresta. Se questa opzione viene lasciata vuota, vengono acquisite fino a 5 ore (18.000 secondi).
   Filtro (facoltativo)
   Aggiungere criteri di filtro	Selezionare Aggiungi criteri di filtro per aggiungere un nuovo filtro. È possibile definire tutti i filtri desiderati.
   Protocollo	Filtra l'acquisizione di pacchetti in base al protocollo selezionato. I valori disponibili sono TCP, UDP o Any.
   IndirizzoIP locale 2	Filtra l'acquisizione di pacchetti in base ai pacchetti in cui l'indirizzo IP locale corrisponde a questo valore.
   Portalocale 2	Filtra l'acquisizione di pacchetti in base ai pacchetti in cui la porta locale corrisponde a questo valore.
   IndirizzoIP remoto 2	Filtra l'acquisizione di pacchetti in base ai pacchetti in cui l'indirizzo IP remoto corrisponde a questo valore.
   Porta remota 2	Filtra l'acquisizione di pacchetti in base ai pacchetti in cui la porta remota corrisponde a questo valore.

   ¹ Gli account di archiviazione Premium non sono attualmente supportati per l'archiviazione delle acquisizioni di pacchetti.

   ² I valori di indirizzo IP e porta possono essere un singolo valore, un intervallo come 80-1024 o più valori, ad esempio 80, 443.

4. Selezionare Avvia acquisizione pacchetti.



5. L'acquisizione di pacchetti si arresta una volta raggiunto il limite di tempo o le dimensioni del file (byte massimi per sessione).

Per avviare una sessione di acquisizione, usare il cmdlet New-AzNetworkWatcherPacketCapture :

# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -ResourceGroupName 'myResourceGroup' -Name 'myVM'

# Place the storage account configuration into a variable.
$storageAccount = Get-AzStorageAccount -ResourceGroupName 'myResourceGroup' -Name 'mystorageaccount'

# Start the Network Watcher capture session.
New-AzNetworkWatcherPacketCapture -Location 'eastus' -PacketCaptureName 'myVM_1' -TargetVirtualMachineId $vm.Id  -StorageAccountId $storageAccount.Id

Dopo l'avvio della sessione di acquisizione, viene visualizzato l'output seguente:

ProvisioningState Name   BytesToCapturePerPacket TotalBytesPerSession TimeLimitInSeconds
----------------- ----   ----------------------- -------------------- ------------------
Succeeded         myVM_1 0                       1073741824           18000

La tabella seguente descrive i parametri facoltativi che è possibile usare con il cmdlet New-AzNetworkWatcherPacketCapture :

L'acquisizione di pacchetti si arresta una volta raggiunto il limite di tempo o le dimensioni del file (byte massimi per sessione).

Per avviare una sessione di acquisizione, usare il comando az network watcher packet-capture create :

# Start the Network Watcher capture session.
az network watcher packet-capture create --name 'myVM_1' --resource-group 'myResourceGroup' --vm 'myVM' --storage-account 'mystorageaccount'

# Start the Network Watcher capture session (storage account is in different resource group from the VM).
az network watcher packet-capture create --name 'myVM_1' --resource-group 'myResourceGroup' --vm 'myVM' --storage-account '/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup2/providers/Microsoft.Storage/storageAccounts/mystorageaccount'

Dopo l'avvio della sessione di acquisizione, viene visualizzato l'output seguente:

{
  "bytesToCapturePerPacket": 0,
  "etag": "W/\"aaaaaaaa-0000-1111-2222-bbbbbbbbbbbb\"",
  "filters": [],
  "id": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/NetworkWatcherRG/providers/Microsoft.Network/networkWatchers/NetworkWatcher_eastus/packetCaptures/myVM_1",
  "name": "myVM_1",
  "provisioningState": "Succeeded",
  "resourceGroup": "NetworkWatcherRG",
  "scope": {
    "exclude": [],
    "include": []
  },
  "storageLocation": {
    "storageId": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.Storage/storageAccounts/mystorageaccount",
    "storagePath": "https://mystorageaccount.blob.core.windows.net/network-watcher-logs/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourcegroups/myresourcegroup/providers/microsoft.compute/virtualmachines/myvm/2025/01/31/packetcapture_16_39_41_077.cap"
  },
  "target": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.Compute/virtualMachines/myVM",
  "targetType": "AzureVM",
  "timeLimitInSeconds": 18000,
  "totalBytesPerSession": 1073741824
}

La tabella seguente descrive i parametri facoltativi che è possibile usare con il comando az network watcher packet-capture create :

L'acquisizione di pacchetti si arresta una volta raggiunto il limite di tempo o le dimensioni del file (byte massimi per sessione).

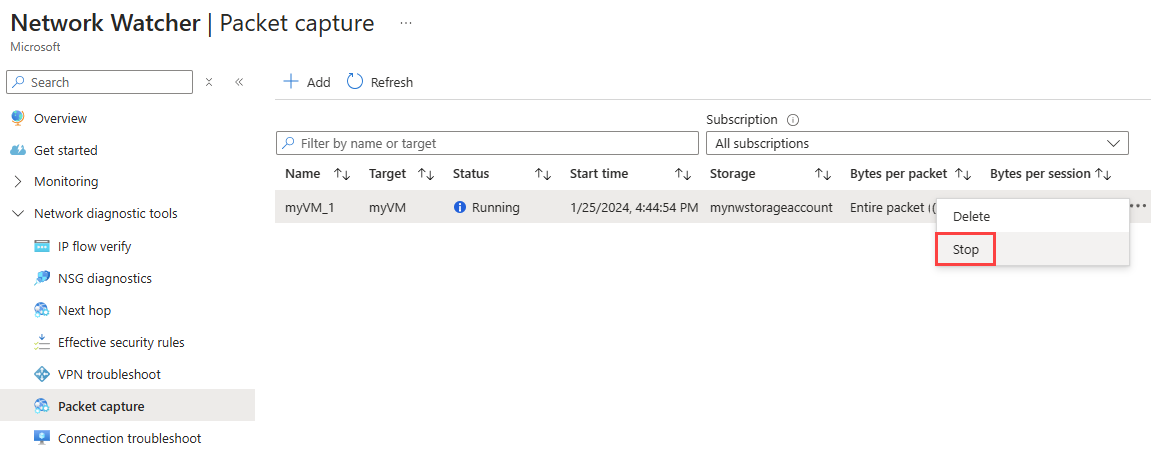

Per arrestare manualmente una sessione di acquisizione di pacchetti prima che raggiunga i limiti di tempo o dimensioni dei file, selezionare i puntini di sospensione ... sul lato destro dell'acquisizione di pacchetti oppure fare clic con il pulsante destro del mouse su di esso, quindi scegliere Arresta.

Per arrestare manualmente una sessione di acquisizione di pacchetti prima che raggiunga i limiti di tempo o dimensioni dei file, usare il cmdlet Stop-AzNetworkWatcherPacketCapture .

# Manually stop a packet capture session.
Stop-AzNetworkWatcherPacketCapture -Location 'eastus' -PacketCaptureName 'myVM_1'

Per arrestare manualmente una sessione di acquisizione di pacchetti prima che raggiunga i limiti di tempo o dimensioni dei file, usare il comando az network watcher packet-capture stop .

# Manually stop a packet capture session.
az network watcher packet-capture stop --location 'eastus' --name 'myVM_1'

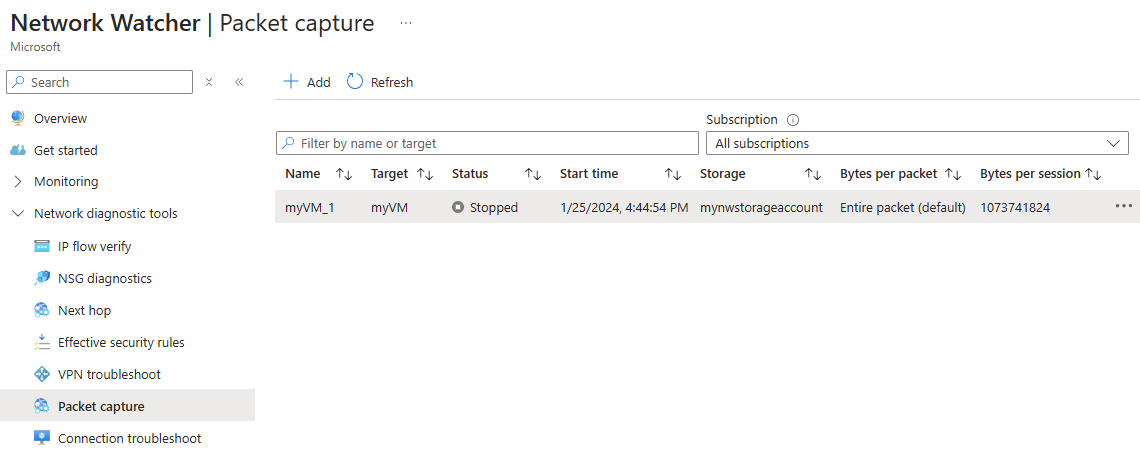

Passare alla pagina Acquisizione pacchetti di Network Watcher per elencare le acquisizioni di pacchetti esistenti indipendentemente dal relativo stato.

Usare il cmdlet Get-AzNetworkWatcherPacketCapture per recuperare lo stato di un'acquisizione di pacchetti (in esecuzione o completata).

# Get information, properties, and status of a packet capture.
Get-AzNetworkWatcherPacketCapture -Location 'eastus' -PacketCaptureName 'myVM_1'

L'output seguente è un esempio dell'output del Get-AzNetworkWatcherPacketCapture cmdlet . L'esempio seguente mostra il risultato ottenuto al completamento dell'acquisizione di pacchetti. Il valore PacketCaptureStatus è Stopped, mentre il valore StopReason corrisponde a TimeExceeded. Questo valore indica che l'acquisizione di pacchetti ha avuto esito positivo ed è stata eseguita per il tempo necessario.

ProvisioningState Name   Target                                                                                                                              BytesToCapturePerPacket TotalBytesPerSession TimeLimitInSeconds
----------------- ----   ------                                                                                                                              ----------------------- -------------------- ------------------
Succeeded         myVM_1 /subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/myResourceGroup/providers/Microsoft.Compute/virtualMachines/myVM 0                       1073741824           18000

Usare il comando az network watcher packet-capture show-status per recuperare lo stato di un'acquisizione di pacchetti (in esecuzione o completata).

# Get information, properties, and status of a packet capture.
az network watcher packet-capture show-status --location 'eastus' --name 'myVM_1'

L'esempio seguente è l'output del az network watcher packet-capture show-status comando . È possibile notare che il valore packetCaptureStatus è Stopped, con un valore StopReason di TimeExceeded:

{
  "additionalProperties": {
    "status": "Succeeded"
  },
  "captureStartTime": "2016-12-06T17:20:01.5671279Z",
  "id": "/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/NetworkWatcherRG/providers/Microsoft.Network/networkWatchers/NetworkWatcher_eastus/packetCaptures/myVM_1",
  "name": "packetCaptureName",
  "packetCaptureError": [],
  "packetCaptureStatus": "Stopped",
  "stopReason": "TimeExceeded"
}

Per scaricare un file di acquisizione pacchetti salvato in Archiviazione di Azure, seguire questa procedura:

1. Nella pagina Acquisizione pacchetti selezionare l'acquisizione di pacchetti da scaricare.

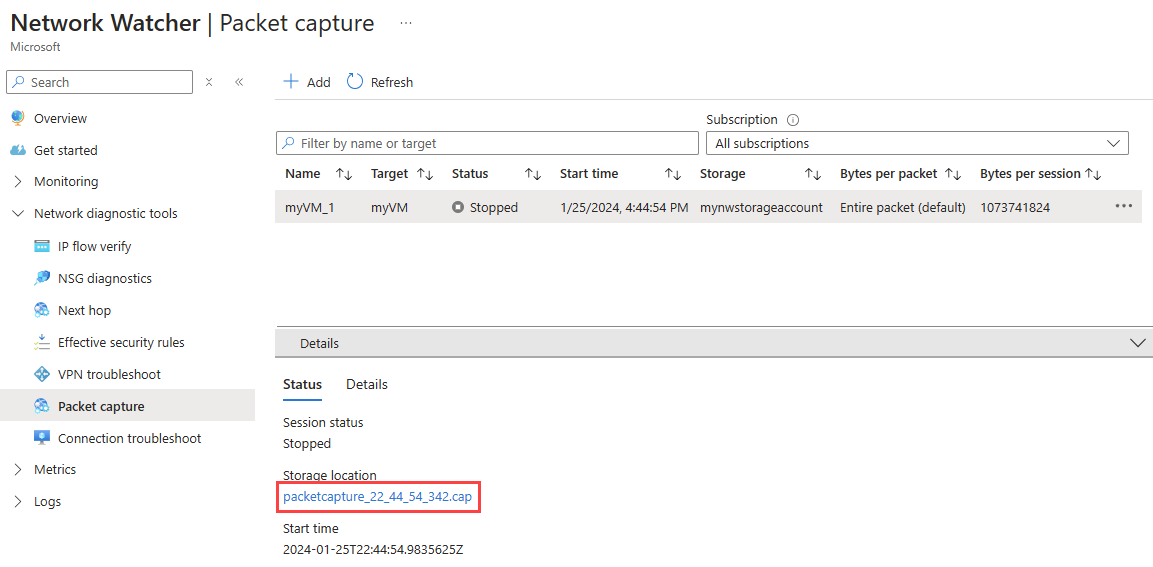

2. Nella sezione Dettagli selezionare il collegamento al file di acquisizione pacchetti.



3. Nella pagina BLOB selezionare Scarica.

È anche possibile scaricare i file di acquisizione passando direttamente al contenitore dell'account di archiviazione nel percorso seguente:

https://{storageAccountName}.blob.core.windows.net/network-watcher-logs/subscriptions/{subscriptionId}/resourcegroups/{storageAccountResourceGroup}/providers/microsoft.compute/virtualmachines/{virtualMachineName}/{year}/{month}/{day}/packetcapture_{UTCcreationTime}.cap

Se viene specificato un account di archiviazione, i file di acquisizione vengono salvati nell'account di archiviazione nel percorso seguente:

https://{storageAccountName}.blob.core.windows.net/network-watcher-logs/subscriptions/{subscriptionId}/resourcegroups/{storageAccountResourceGroup}/providers/microsoft.compute/virtualmachines/{virtualMachineName}/{year}/{month}/{day}/packetcapture_{UTCcreationTime}.cap

Per scaricare un'acquisizione di pacchetti da Archiviazione di Azure nel disco locale, usare il cmdlet Get-AzStorageBlobContent :

# Download the packet capture file from Azure storage container.
Get-AzStorageBlobContent -Container 'network-watcher-logs' -Blob '/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourcegroups/myresourcegroup/providers/microsoft.compute/virtualmachines/myvm/2024/01/25/packetcapture_22_44_54_342.cap' -Destination 'C:\Capture\myVM_1.cap'

Se viene specificato un account di archiviazione, i file di acquisizione vengono salvati nell'account di archiviazione nel percorso seguente:

https://{storageAccountName}.blob.core.windows.net/network-watcher-logs/subscriptions/{subscriptionId}/resourcegroups/{storageAccountResourceGroup}/providers/microsoft.compute/virtualmachines/{virtualMachineName}/{year}/{month}/{day}/packetcapture_{UTCcreationTime}.cap

Per scaricare un'acquisizione di pacchetti da Archiviazione di Azure nel disco locale, usare il comando az storage blob download :

# Download the packet capture file from Azure storage container.
az storage blob download --container-name 'network-watcher-logs' --blob-url '/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourcegroups/myresourcegroup/providers/microsoft.compute/virtualmachines/myvm/2024/01/25/packetcapture_22_44_54_342.cap' --file 'C:\Capture\myVM_1.cap'

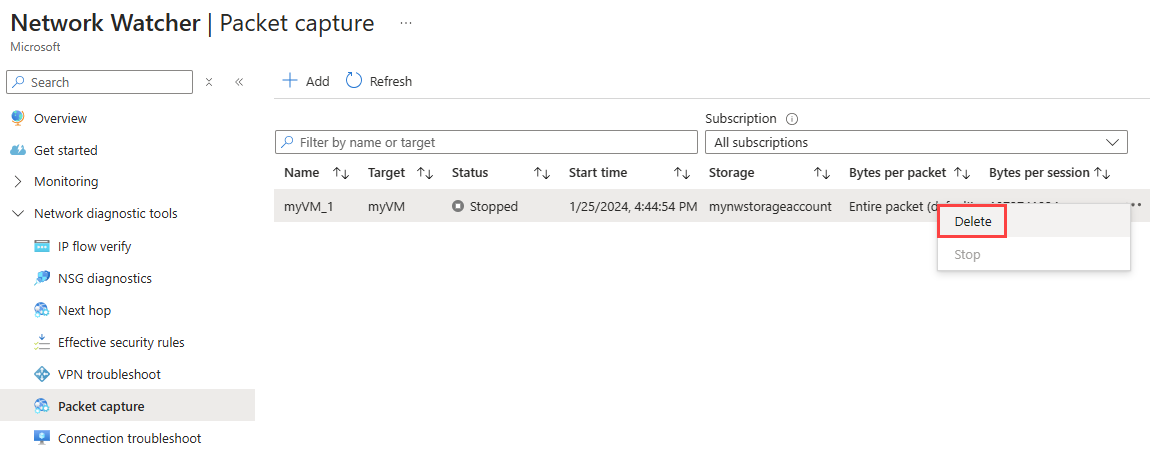

1. Nella pagina Acquisizione pacchetti selezionare ... sul lato destro dell'acquisizione di pacchetti da eliminare oppure fare clic con il pulsante destro del mouse su di esso, quindi scegliere Elimina.



2. Selezionare Sì.

Usare Remove-AzNetworkWatcherPacketCapture per eliminare una risorsa di acquisizione pacchetti.

# Delete a packet capture resource.
Remove-AzNetworkWatcherPacketCapture -Location 'eastus' -PacketCaptureName 'myVM_1'

Usare az network watcher packet-capture delete per eliminare una risorsa di acquisizione pacchetti.

# Delete a packet capture resource.
az network watcher packet-capture delete --location 'eastus' --name 'myVM_1'
