Esercitazione: Visualizzare e configurare un diagramma di flusso cumulativo

Azure DevOps Services | Azure DevOps Server 2022 - Azure DevOps Server 2019

I diagrammi di flusso cumulativi (CFD) consentono di monitorare il flusso di lavoro attraverso un sistema. I CFD tengono traccia del numero di elementi di lavoro man mano che si spostano progressivamente tra vari stati del flusso di lavoro. Questi diagrammi possono mostrare il flusso di epiche, funzionalità, storie degli utenti, questioni, elementi di backlog del prodotto o requisiti, a seconda del processo che selezioni per il tuo progetto.

• Agile
• Basico
• Scrum
• Integrazione del Modello di Maturità delle Capacità (CMMI)

Sono disponibili due tipi di CFD: il report nel contesto che è possibile visualizzare da un backlog o da una bacheca del team e dal widget CFD che è possibile aggiungere a un dashboard.

In questa esercitazione, farai:

Prerequisiti

Utilizzo di CFD

Il CFD mostra il numero di elementi in ogni colonna della scheda per un periodo di tempo selezionato. Da questo grafico è possibile ottenere un'idea della quantità di lavoro in corso e del lead time. Il lavoro in corso tiene traccia dei requisiti incompleti. Il lead time indica il tempo necessario per completare un requisito dopo l'avvio del lavoro.

Screenshot di un CFD contestuale che copre 30 giorni. Le bande sovrapposte mostrano i conteggi degli elementi nei vari stati, ad esempio completato e in corso.

Affinché il CFD fornisca informazioni utili, è necessario aggiornare lo stato degli elementi di lavoro in modo da riflettere lo stato di avanzamento durante l'esecuzione. È possibile effettuare rapidamente questi aggiornamenti tramite la bacheca usata per tenere traccia e gestire il lavoro.

Per altre informazioni sull'utilizzo di CFD, vedere Linee guida sul flusso cumulativo, sul lead time e sul ciclo.

Apri il backlog dal portale web

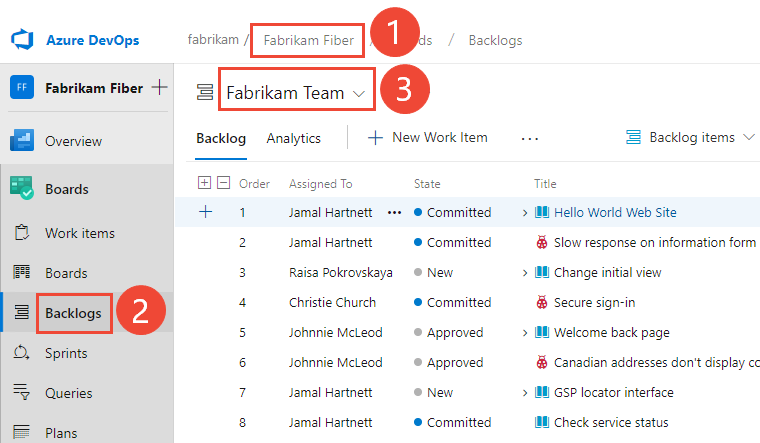

1. Vai alla tua organizzazione, seleziona il progetto (1), quindi seleziona Boards>Backlogs (2). Nel selettore del team, seleziona il tuo team (3).

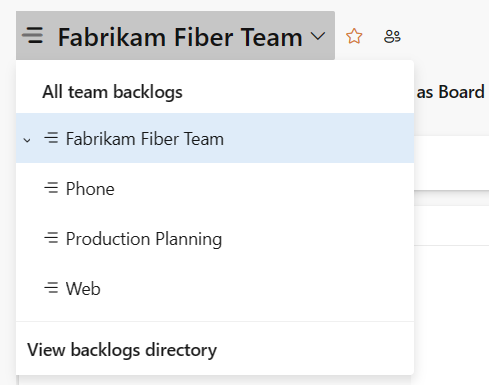

   Per selezionare un backlog diverso, aprire il selettore e quindi eseguire una delle operazioni seguenti:

   • Selezionare un team diverso.
   • Selezionare Visualizza la directory dei backlog.
   • Immettere una parola chiave nella casella di ricerca per filtrare l'elenco dei backlog del team di progetto.



2. Per visualizzare i report contestuali per il backlog di prodotto, selezionare un livello di backlog appropriato per il tuo processo:

   • Per Agile selezionare Storie.
   • Per Basic selezionare Problemi.
   • Per Scrum selezionare Elementi del backlog.
   • Per CMMI selezionare Requisiti.



Visualizza il report contestuale del CFD

I report CFD sono disponibili per i backlog di prodotto e portfolio. Ogni report offre controlli interattivi che consentono a ogni utente di ottenere la visualizzazione di loro interesse.

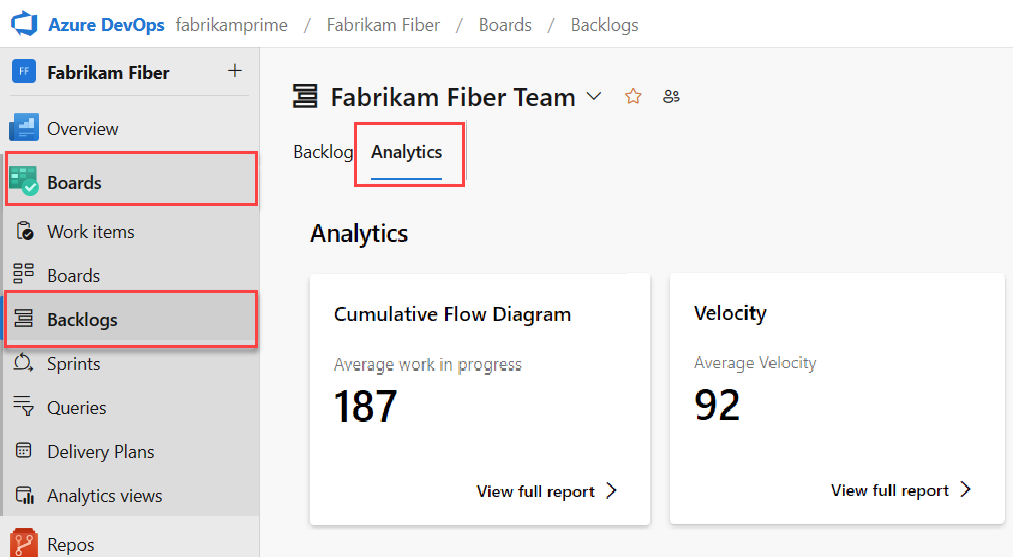

1. Per aprire il CFD per il backlog del prodotto o del portfolio, selezionare Analisi.



   Il valore medio del lavoro in corso esclude gli elementi di lavoro completati.

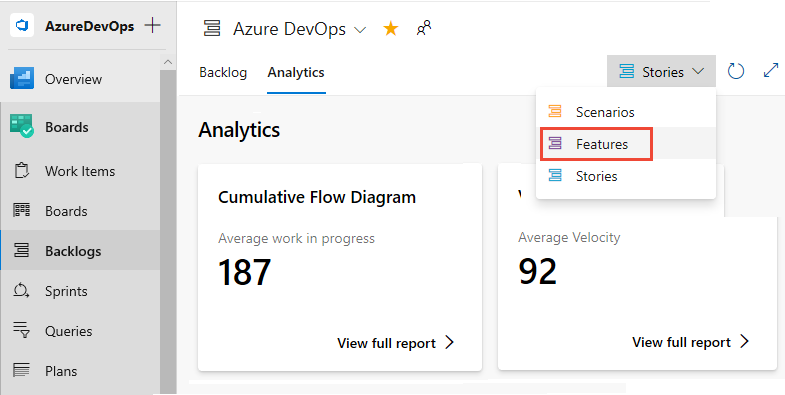

2. Per selezionare un portfolio backlog, selezionarlo dal selettore di backlog.



3. Per visualizzare il CFD, selezionare Visualizza report completo.

4. Usare i controlli interattivi per selezionare l'intervallo di tempo, le corsie e gli stati del flusso di lavoro o le colonne della lavagna. È possibile selezionare un periodo mobile compreso tra 14 e 180 giorni.

   Passare il puntatore del mouse su un punto nel tempo per visualizzare il numero di elementi di lavoro in uno stato specifico. Ad esempio, il 3 luglio, 101 elementi erano in uno stato di ricerca.

   Per impostazione predefinita, il valore medio del lavoro in corso viene calcolato prendendo la media dei conteggi giornalieri del lavoro in corso nel periodo mobile specificato.



   Le selezioni effettuate sono impostate solo per te. Vengono mantenuti tra le sessioni fino a quando non vengono modificati.

5. Per aggiungere il report a un dashboard, selezionare l'icona Altre azioni e quindi selezionare Copia nel dashboard.



   Selezionare il dashboard e quindi selezionare OK.

6. Per tornare al riepilogo di Analytics, selezionare la freccia indietro.

Aggiungere il widget Diagramma di flusso cumulativo al dashboard

1. Assicurati che la dashboard del team sia configurata con colonne definite e corsie di nuoto che supportano il tuo flusso di lavoro.

2. Se si desiderano CFD a scopo fisso, assicurarsi che le iterazioni di sprint siano definite per gli sprint di tuo interesse.

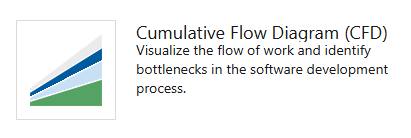

3. Per aggiungere un CFD al dashboard del team, seguire la procedura descritta in Aggiungere widget a un dashboard e usare il widget Diagramma di flusso cumulativo.



Configurare il widget CFD

1. Nel widget Diagramma di flusso cumulativo selezionare l'icona Altre azioni e quindi selezionare Configura.

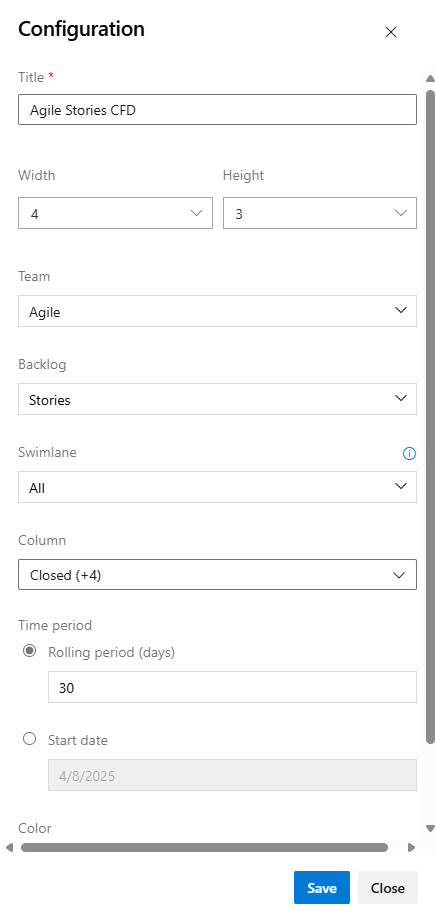

2. Nella finestra di dialogo Configurazione modificare il titolo e quindi selezionare i valori da monitorare per i campi seguenti:

   • Squadra
   • Attività in sospeso
   • Corsia
   • Colonna



3. Configurare le impostazioni del periodo di tempo:

   • Per un CFD a flusso continuo, selezionare Periodo di sequenza (giorni) e quindi specificare il numero di giorni da visualizzare nel grafico.
   • Per un CFD con ambito fisso, selezionare Data di inizio e quindi specificare una data di inizio. Selezionare questa visualizzazione se il team usa un processo Scrumban o segue un processo sprint standard.

   La differenza principale tra questi due tipi di CFD è che il CFD a ambito fisso fornisce informazioni (nella maggior parte dei casi) di modifica dell'ambito.

4. Selezionare un colore. È possibile distinguere i CFD per team diversi usando un colore diverso per ogni team.

5. Seleziona Salva. Il CFD seguente mostra 30 giorni di dati.
